Mos管關於血氧儀電路的應用

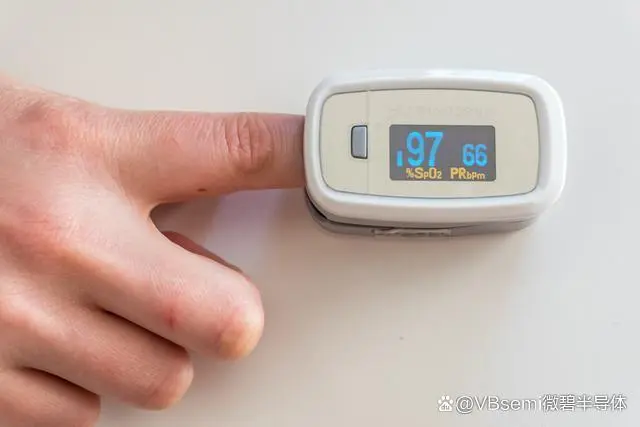

隨著我國人口老齡化速度不斷加快，人們對慢病預防和健康管理的需求呈上漲趨勢。例如，患有心腦血管疾病的病人會因血液黏稠、冠狀動脈硬化、血管腔狹窄從而導致供氧困難。由於病毒感染等原因造成的呼吸系統疾病，患者也會因為呼吸困難導致吸入氧氣量不足。如果患者重度缺氧，得不到及時供氧搶救，很可能有生命危險。因此，這類人群需要長期監測血氧含量，預防危險發生。指夾式血氧儀正是一款具備“預防”屬性的家用健康設備。

指夾式血氧儀的測量原理是根據還原血紅蛋白（Hb）和氧合血紅蛋白（HbO2）對紅光和紅外光的吸收能力不同，用兩束不用波長的光（紅光和紅外光）照射人體指端而由光敏組件獲取測量信號，所獲取資訊經過處理後分析出血氧飽和度值。

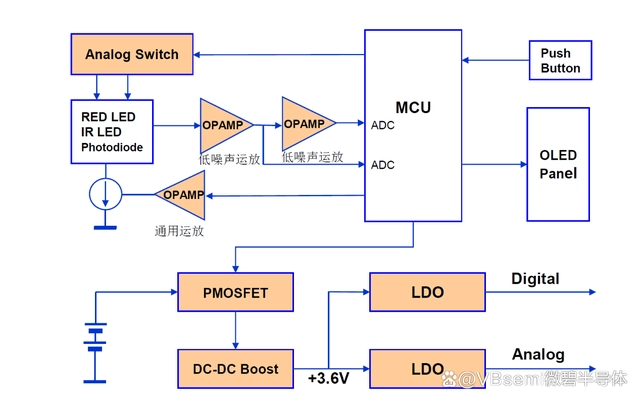

根據指夾式血氧儀原理圖可以看到，mos管在血氧儀上的應用至關重要，各模組對所需mos管的要求也不一。

模擬開關用於切換紅光LED和紅外光LED燈，LED燈發射電流可達到幾十mA，因此要求模擬開關具有低導通電阻特性。紅光和紅外光LED由通用運放和三極管構成的恒流電路驅動，具有較高的電流精度和較低的溫度漂移。在光敏接收管側，運放用於實現光電轉換，一般選用低雜訊運放，能夠更好地提高系統的解析度。在電源拓撲上，一種是採用兩節乾電池供電，通過DC-DC升壓到，再通過LDO降壓給系統各電路使用，另一種採用鋰電池供電，可以迴圈充電使用。

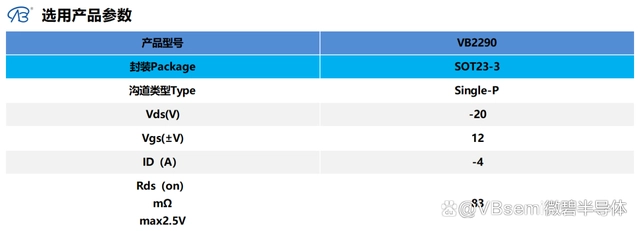

在血氧儀的電路中採用低壓mos管時，可選用SOT23-3封裝的VB2290型產品，該型號非常適合採用電池供電的便攜電子產品。
