讓你一眼識別MOS管電路，再教你MOS管參數測試方法

MOS管電路三個引腳的確認

G極：柵極，最好認的。

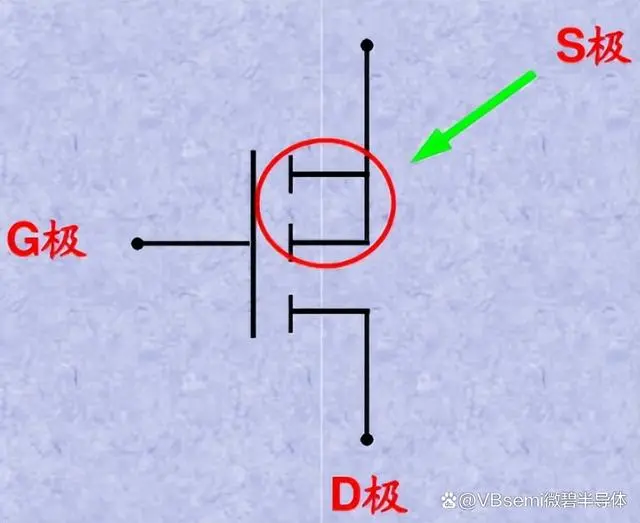

S極：源極，不論是P溝道還是N溝道，兩根線相交的就是。

D極：漏極，不論是P溝道還是N溝道，單獨引線的就是。

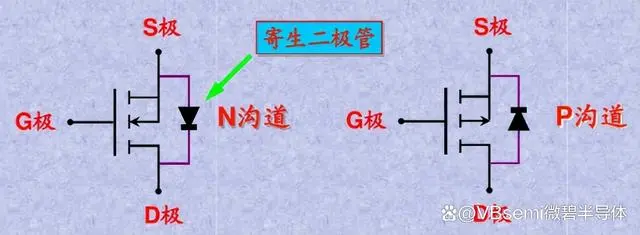

溝道與寄生二極體方向判別

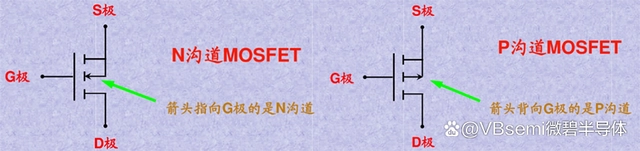

箭頭指向G極的是N溝道，箭頭背向G極的是P溝道。

不論N溝道還是P溝道MOS管，中間襯底箭頭方向和寄生二極體的箭頭方向總是一致的：要麼都由S指向D，要麼都由D指向S。N溝道，由S極指向D極；P溝道，由D極指向S極。

MOS管的主要作用

開關作用：即可以實現信號切換（高低電平切換），也可以實現電壓通斷。用作開關時MOS管中的寄生二極體方向是關鍵。

導通條件

不論N溝道還是P溝道MOS管，G極電壓都是與S極做比較。

N溝道：UG>US時導通，（簡單認為）UG=US時截止。

P溝道：UG<US時導通，（簡單認為）UG=US時截止。

但UG比US大（或小）多少伏時MOS管才會飽和導通，就要看具體的MOS管，不同MOS管需要的壓差不同。

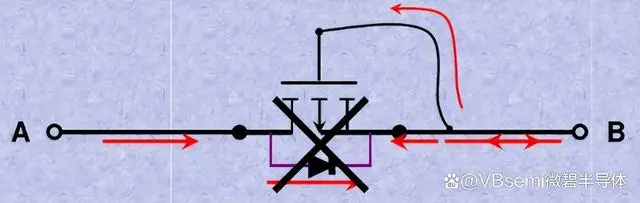

隔離作用：這時候MOS管起作用的只有二極體這一小部分，其本質也就是實現電路的單向導通，它就相當於一個二極體，但在電路中我們常用隔離MOS管，是因為使用二極體，導通時會有壓降，會損失一些電壓。而使用MOS管做隔離，在正嚮導通時，在控制極加合適的電壓，可以讓MOS管飽和導通，這樣通過電流時幾乎不產生壓降。

MOS管作用總結：

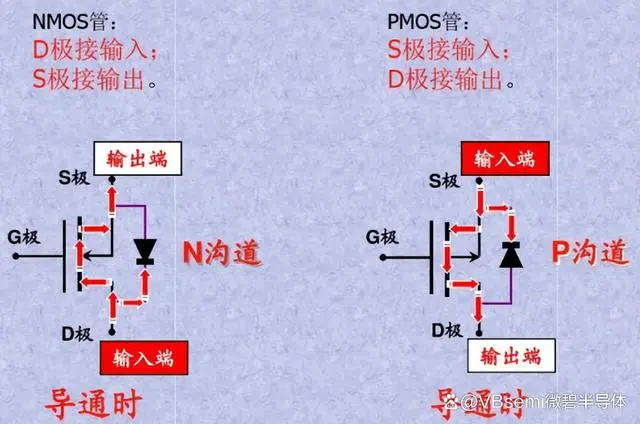

如果MOS管用作開關時，（不論N溝道還是P溝道），一定是寄生二極體的負極接輸入邊，正極接輸出端或接地。否則就無法實現開關功能了；如果MOS管用作隔離時，（不論N溝道還是P溝道），寄生二極體的方向一定是和主板要實現的單向導通方向一致。

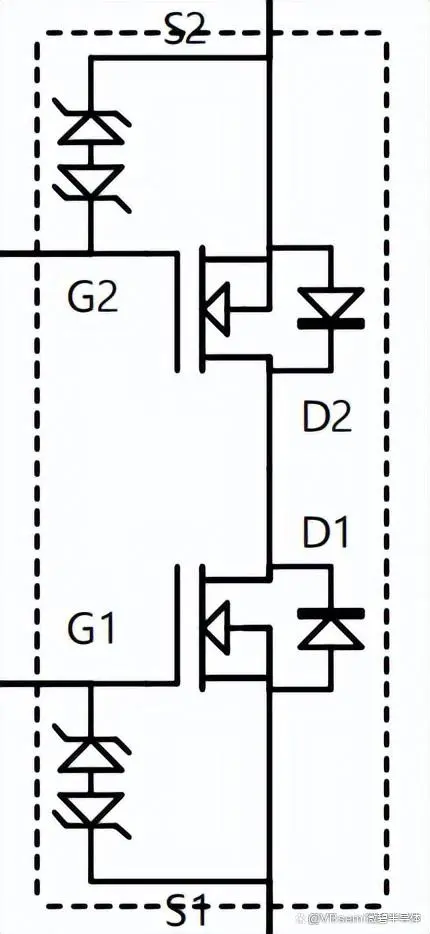

在一些電池保護電路中，常有兩個MOS管共漏極使用的情況，因為在這些保護電路中，既要進行過充檢測也要進行過放檢測。

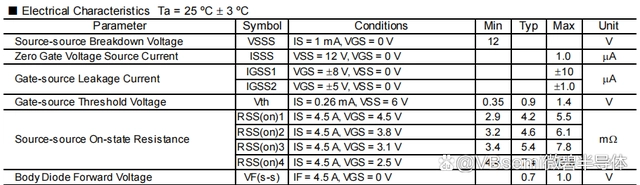

打開該類MOS的規格書我們會看到許多如下參數：

那麼如何測試這些參數呢，下麵請看測試手法！

注意：下文中加粗字體為變數，需根據MOS規格書來確定實際參數。

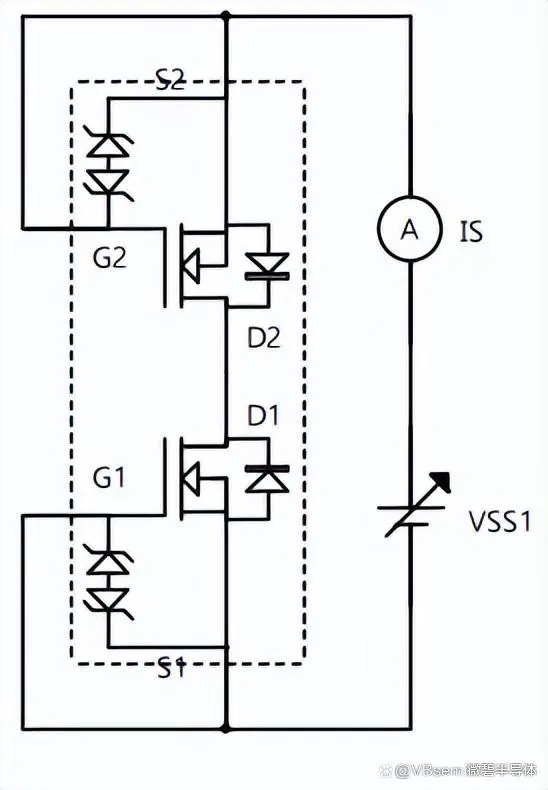

VSSS耐壓

按下圖連接測試電路，設置VGS=0V，VSS1從0V以0.1V步增，逐漸增加電壓至IS=1mA,且MOS無損毀，記錄VSS1的電壓。

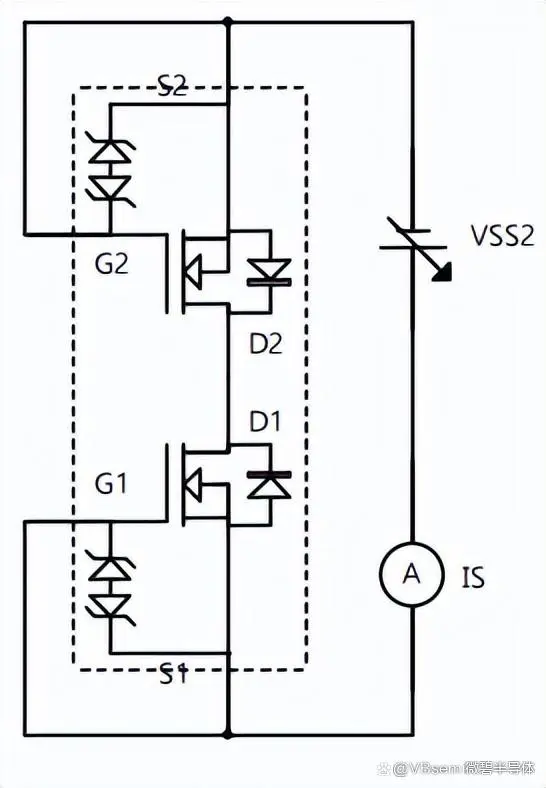

按下圖連接測試電路，設置VGS=0V，VSS2從0V以0.1V步增，瞬間增加電壓至IS=1mA,且MOS無損毀，記錄VSS2的電壓。

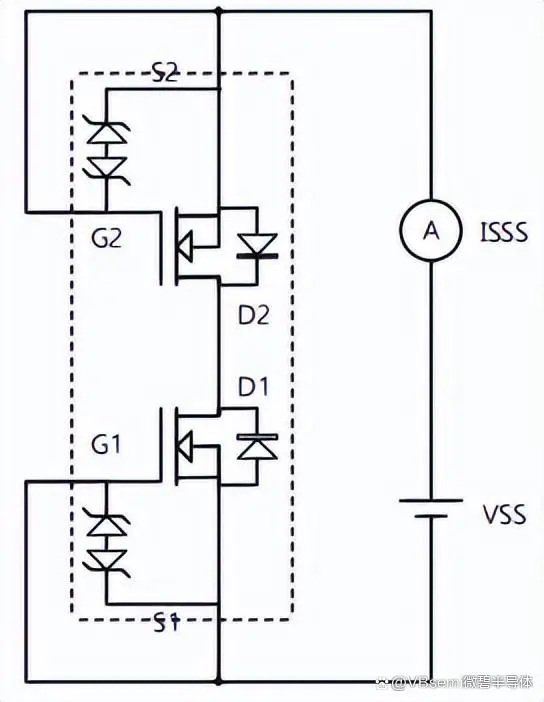

ISSS電流

按下圖連接測試電路，設置VSS=12V，VGS=0V，記錄下ISSS。

VGS(th)開啟電壓

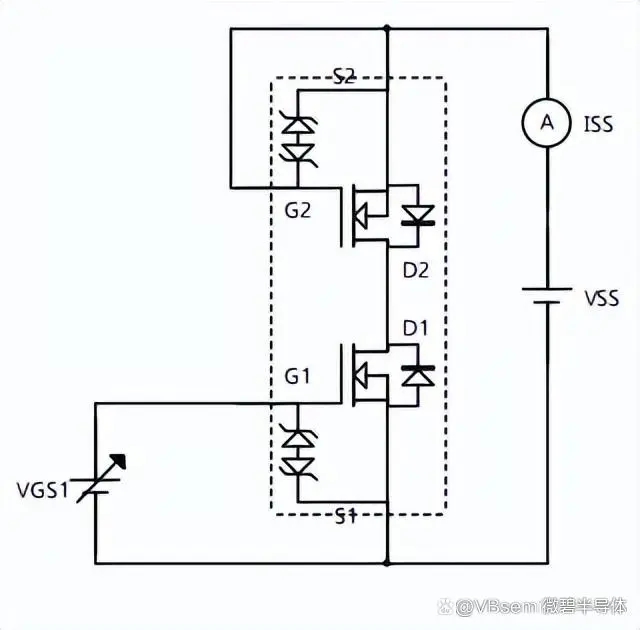

按下圖連接測試電路，設置VSS=6V，以0.1V同步增加VGS1的電壓，直至ISS=1mA，記錄下此時VGS1的電壓，同理測試另一FET的VGS2。

IGSS柵極漏電流

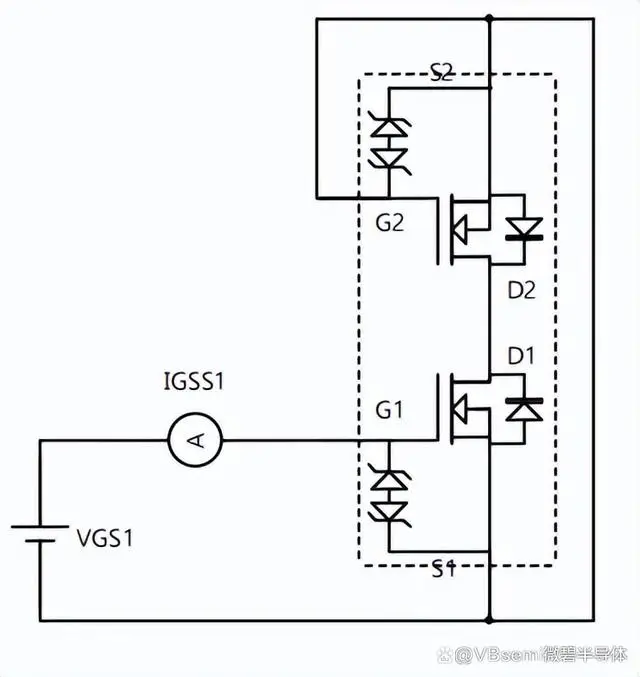

按下圖連接測試電路，設置VSS=0V，VGS1=±8V，記錄下IGSS1，同理測試另一FET的IGSS2。

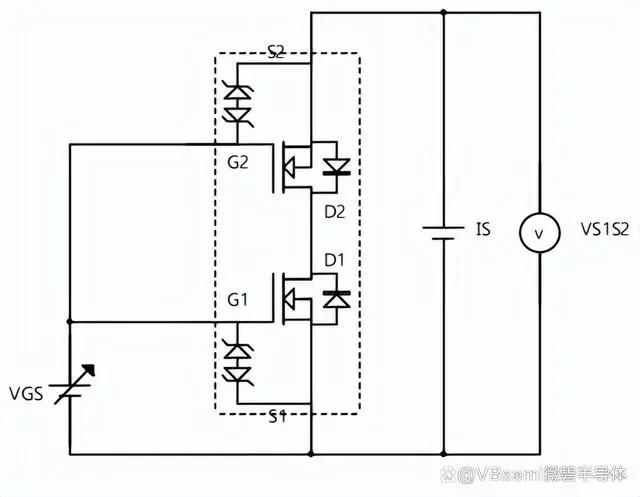

RSS(on)內阻

按下圖連接測試電路，設置IS=6A，分別測試VGS等於4.5V、4.0V、3.8V、3.1V、2.5V時，S1與S2兩端的電壓VS1S2，RSS（on）=VS1S2/6A。

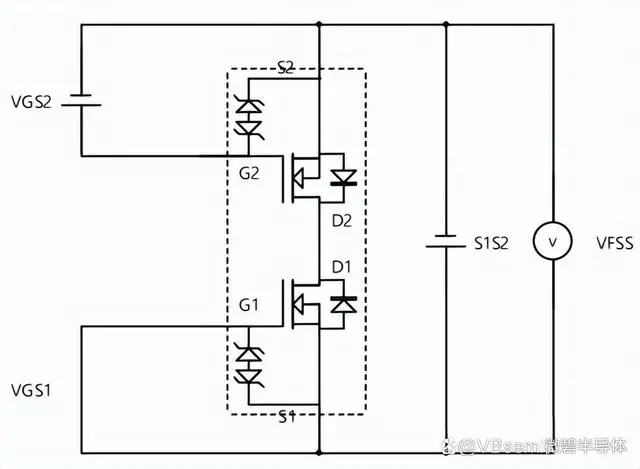

VFSS二極體導通電壓

按下圖連接測試電路，設置VGS2=4.5V，VGS1=0V，VS1S2=4.5V，IS1S2=6A，記錄下測試的VFSS1。

同理，設置VGS1=4.5V，VGS2=0V，VS2S1=4.5V，IS2S1=6A，記錄下測試的VFSS2。
