MOS管實戰之MOS管的週邊電路設計與電源電路應用

問題一

MOS管電源電路應用問題

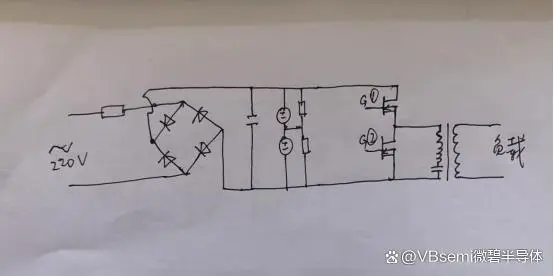

1.這是一個220V輸入後整流，再經過兩個MOS管脈衝調節， 再經過變壓器放大的電源電路

問：請問下1和2 兩個MOS 分別是起到什麼作用的

問題二

MOS管的週邊電路設計

現在用全橋輸出拓撲較多

經常看見在每個橋臂的MOS管G極前加一個阻值不大但是功率較大的電阻

同時和MOS並聯的還有一個RCD（電阻+二極體+電容）電路

現在知道這個RCD電路是用於吸收MOS管的突波或者尖峰電壓

問：在實際中如何選型RCD器件，以及G極的電阻

上期答案：

答：建議選用P MOS管 因為一般來講光耦多用於信號器件，隔離干擾之類的，所以用P型MOS管做開關驅動會比較好，N型MOS管用於5V左右電壓的環境，一般超過12V以上的都建議選用P型MOS管，當然這主要是成本問題，要是不差錢，那就隨便選，用P型MOS管的話，把MOS管鏈接到電源和設備的正極，然後用一個小的三極管驅動MOS管，鏈接方式就是從晶片IO端口到三極管到MOS管到設備。

2.針對應用場景，建議使用電阻分壓的方案，將採樣電阻接在MOS管的D極進行分壓處理，直接將分壓後的信號給CPU。這種方案簡單可靠，成本低廉，適用於大多數應用場合。

如果您需要更高的隔離性能，可以考慮使用光耦隔離器，將MOS管的D極信號隔離，通過光耦隔離器輸出給CPU。這種方案具有良好的隔離性能，可以有效地避免信號干擾和電氣隔離問題，但成本相對較高。

另外，如果需要對採樣信號進行進一步處理，如放大、濾波等，可以在分壓電阻後面加一個運放電路或濾波電路。但這樣會增加電路的複雜度和成本。
