MOS管實戰應用之單片機輸出PWM控制與電流負載

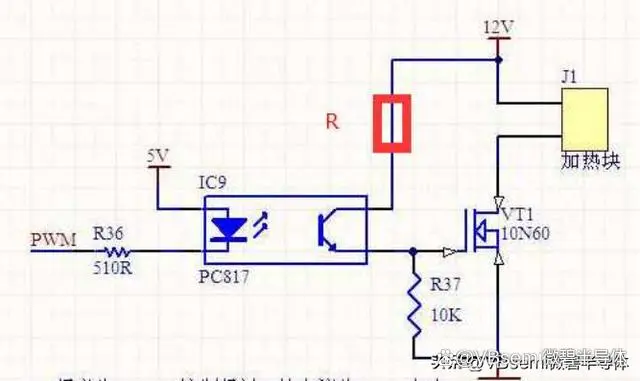

電路圖如下，

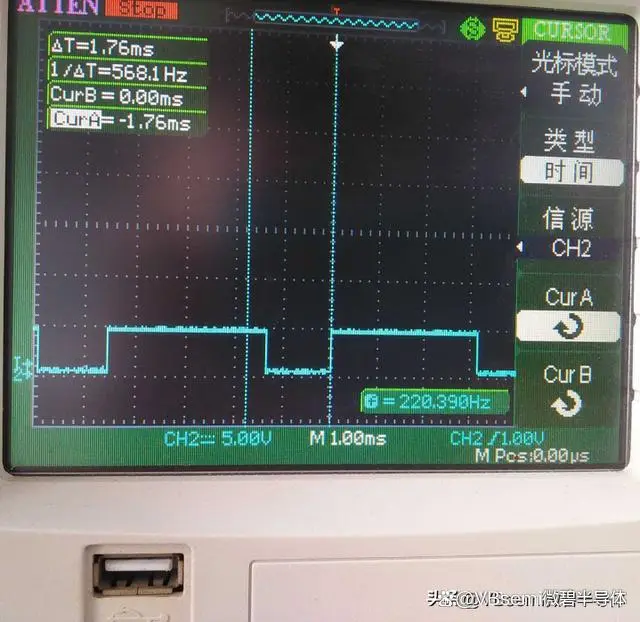

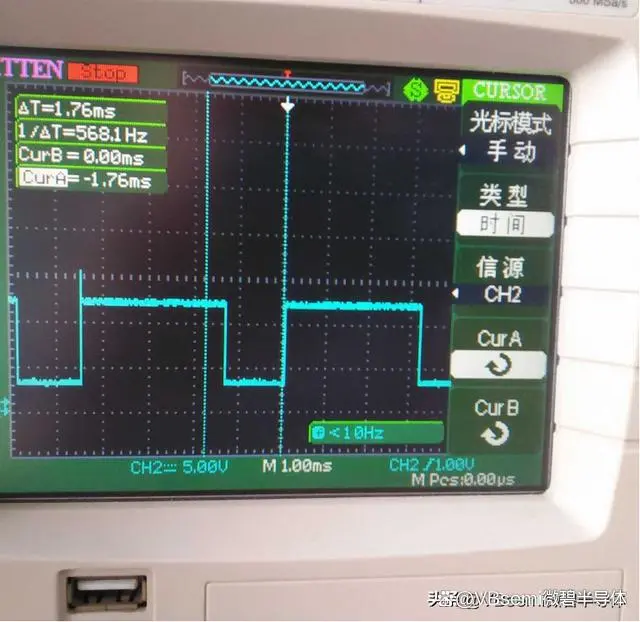

採用的單片機輸出PWM控制達到調整電流的目的，但MOS管壓降太大10V左右，溫度很高。。輸出電流大概控制在250mA左右

求解。。換成三極管驅動也不行，圖騰柱式驅動壓降也依舊很大。

注：12V和管溝間有加了個1K的電阻 原理圖忘畫了

問題二

想做一個電流負載箱，有N個電阻，大小為0.1歐姆的，電流最大為AC120A，功率最大到2000W，電阻上有14個出頭

請問要如何接線？

注：主要是要通比較大的電流，所以想在電阻上分一下，以至於電阻能承受

上期答案：

1.導通對電感充電後,電感電勢需要2進行放電,再有1充電,循環往復,就形成了交變電壓電流,變壓器輸出端就能夠感應電壓輸出,他們的交流電壓輸出頻率就有1,2管,轉換率確定.

2. 在低頻條件下，這個電阻有點安慰性質，不接也罷。但在高頻時，情況就變了，MOSFET的輸入阻抗將降低，而且在某個頻率範圍內將變成負阻，會發生振盪。為改變控制脈衝的前後沿陡度和防止震盪,減小集電極的電壓尖峰,應在柵極串上合適的電阻 Rg .當 Rg 增大時,導通時間延長,損耗發熱加劇; Rg 減小時, di/dt 增高,可能產生誤導通,使器件損壞.應根據管子的電流容量和電壓額定值以及開關頻率來選取 Rg 的數值.通常在幾歐至幾十歐之間 ( 在具體應用中,還應根據實際情況予以適當調整 ) .另外為防止門極開路或門極損壞時主電路加電損壞器件,建議在柵源間加入一電阻 Rge ,阻值為 10 k Ω左右.這個Rg的值，你可以在datasheet中，Td on 和Td off一欄後面可以見到。
