VBsemiMOS管在穿戴式心電監測設備中的應用解決方案

隨著現代社會的快速發展和生活節奏的加快，越來越多的人們開始關注自己的健康問題，特別是心血管疾病。據世界衛生組織的統計數據顯示，心血管疾病是全球人口死亡率最高的疾病之一。而近年來，心源性猝死、心梗等健康問題的發生人群年齡呈明顯下降趨勢，這也引起了人們的高度關注。

為了解決這一問題，各大消費電子巨頭紛紛推出了帶有心率監測功能的電子設備，如智能手環、智能手錶等。然而，這些消費級的電子設備存在著穿戴方式引起誤差、基線漂移、運動偽跡噪音及QRS識別不准確等問題，導致數據的準確性和可靠性受到了影響。

為了解決這些問題，Chen Ya Jun設計了一種基於低功耗元器件和改進的自適應濾波演算法的穿戴式可攜式心電監測設備。該設備利用MOSFET開關電路切換系統的充電與供電狀態，採用三軸加速度感測器和信號採集模組等硬體模組，可以採集人體三軸加速度信號，感知人相對運動的劇烈程度，並優化演算法的濾波效果，輸出“乾淨”的心電信號。樣機大小僅39mm X 20mm，續航時間長，功耗低，具有充電快等優勢。

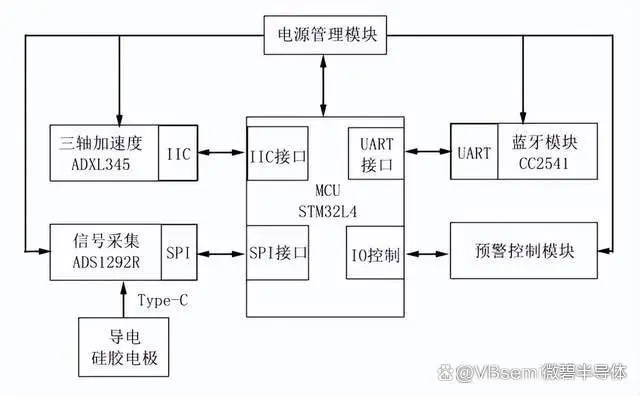

【心電預警檢測系統的硬體框架圖】

在該設備的硬體設計中，信號採集模組採用ADS1292R數模轉換器晶片

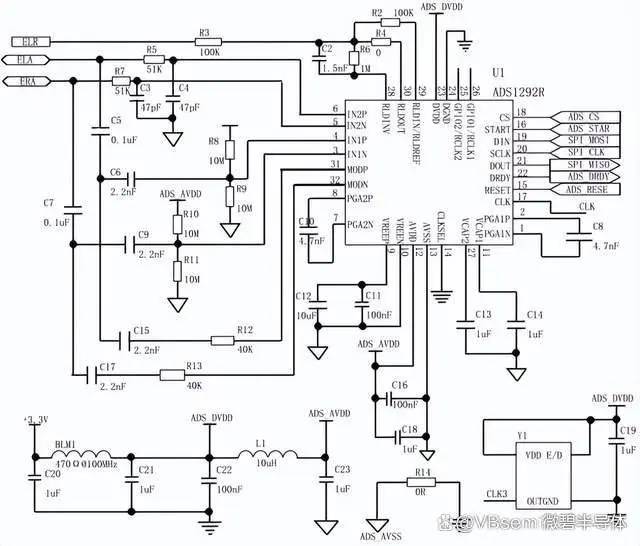

【ADS1292R週邊電路原理圖】

主控晶片採用STM32L452CEU6

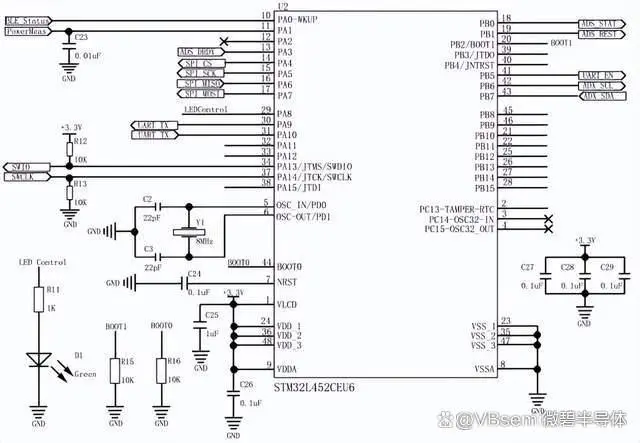

【主控單片機的基本電路】

三軸加速度模組採用ADXL345BCCZ加速度感測器晶片

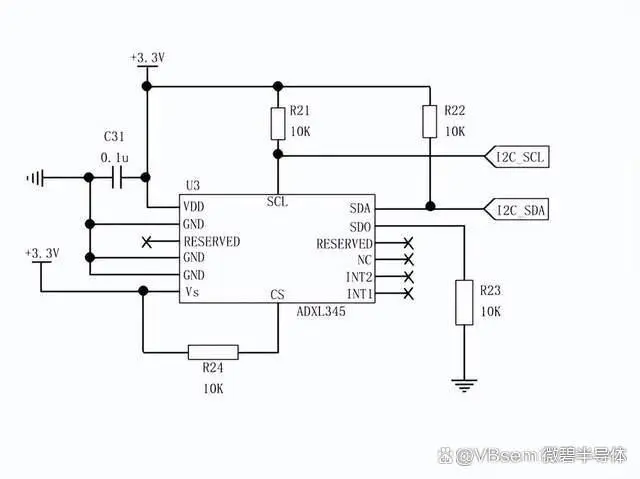

【三軸加速度週邊電路】

無線傳輸模組採用B-0004低功耗藍牙4.0模組

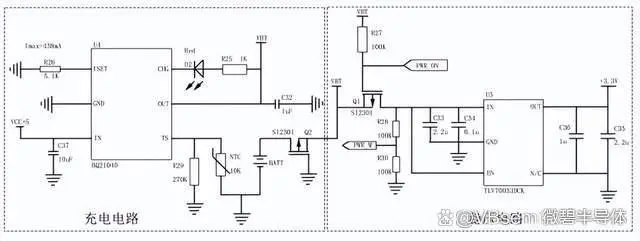

【電源管理模組的電路原理圖】

充電模組採用BQ21040電源管理晶片，穩壓晶片採用TLV70033DCK穩壓器。

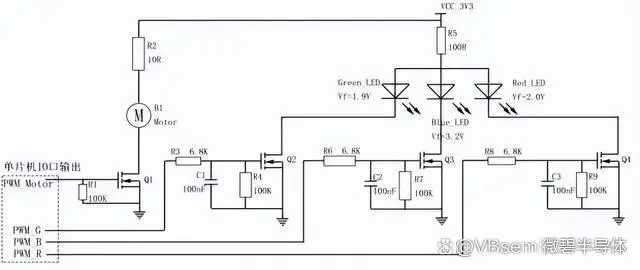

【光源預警控制電路】

而在光源預警控制電路中，採用了三色RGB發光二極體和微型震動電機來實現發光和震動，並選用了NMOS管和PMOS管作為開關電路中的開關器件。

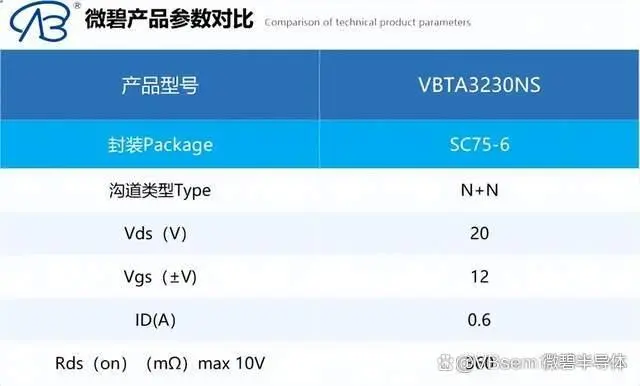

而在MOS管的選擇中，可以選用VBsemi微碧的雙溝道N+N MOS管VBTA3230NS，Vds=20V，Id=0.6A，250μA是柵源閥值電壓為1V。

【電源管理模組的電路原理圖】

此外，MOS管主要產品的封裝有：SOP-8 、TO-220（F）、TO-263、TO-247、TO-252、TO-251、SOT-23、SOT-223、SOT-89、QFN、AO3400、IRF540、IRF630等系列封裝產線。

廣泛應用於3C數碼、安防設備、測量儀器、廣電教育、家用電器、軍工/航太、可穿戴設備、汽車電子、網路通信、物聯網IoT、新能源、醫療電子、照明電子、智能家居、電腦主板顯卡、MID\UMPC 、GPS、藍牙耳機、PDVD、車載DVD、汽車音箱、液晶顯示器、移動電源、手機電池（鋰電池保護板）、LED電源等產品中。

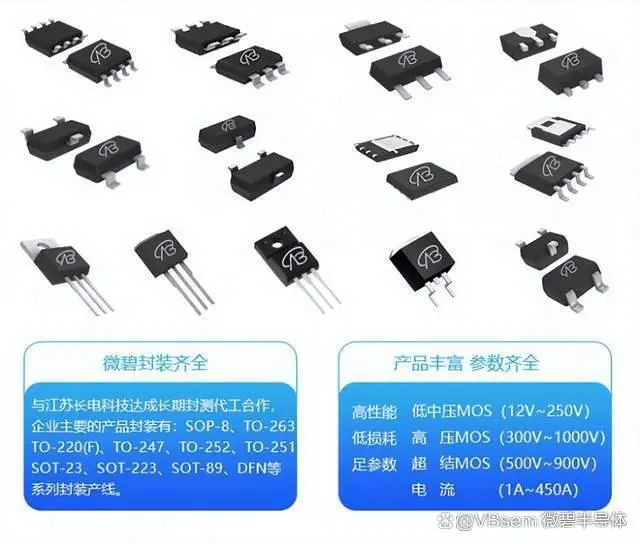

【MOS管封裝樣式】

經過樣機測試，該設備可以長時間穩定工作，功耗低，R波定位準確率在運動狀態下大於96%，心率誤差小於4%，具有較高的數據準確性和可靠性。

總之，VBsemiMOS管在穿戴式心電信號監測設備中的應用解決了MOS管開關電路切換系統的充電與供電狀態的問題，同時MOS管在各種電子產品中的廣泛應用也為該設備的硬體設計提供了可靠的支持。隨著健康意識的不斷提高，穿戴式心電監測設備的市場需求將會越來越大，VBsemi也將繼續為該領域提供更加優質和可靠的電子元器件。
