MOS管做開關問題與一個NPN+P-mos開關電路中MOS管容易壞的原因

問題一、MOS管做開關的一個問題

如題所述：單獨用MOS管開關和三極管配合MOS管做開關有什麼區別呢？

注：三極管是一種三端口半導體器件，由三個摻雜不同的半導體材料構成。它的主要結構包括一個n型或p型的摻雜基區，以及兩個p型或n型的摻雜區。其中，基區夾在兩個摻雜區之間，這三個區域形成了兩個pn結，因此三極管也被稱為雙極型電晶體。三極管通過控制基極電流來控制集電極和發射極之間的電流。

MOS管是一種四端口半導體器件，由金屬氧化物半導體場效應管（MOSFET）和金屬氧化物半導體雙極性電晶體（MOS-bipolar transistor）兩種類型構成。MOSFET的主要結構包括一個金屬柵、一個絕緣層和一個半導體材料。金屬柵和半導體材料之間的絕緣層可以控制柵極電壓，從而控制漏極電流。MOSFET的特點是輸入阻抗高，輸出電阻低，開關速度快，可靠性高。

三極管主要用於放大和開關電路，而MOS管則主要用於功率放大和開關電路，特別是在高頻率和高電壓的情況下，MOS管的優勢更加明顯。

問題二、一個NPN+P-mos開關電路中MOS管容易壞的原因

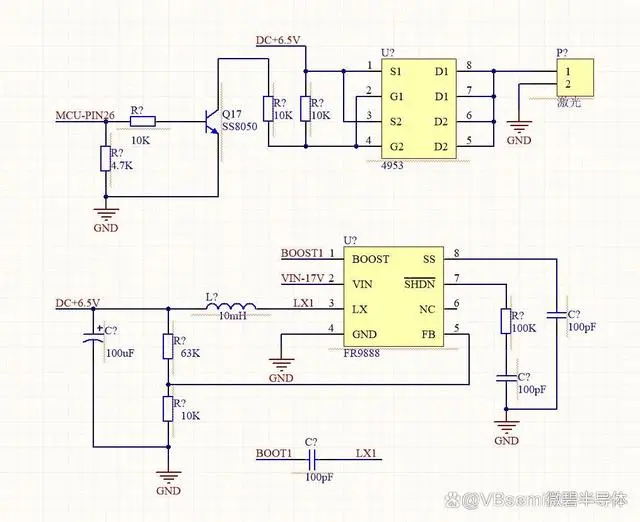

一個簡單的NPN+P_MOS開關控制，負載是850nm鐳射二極體，驅動MCU是STC15F2。現在出現mos管容易損壞的情況，

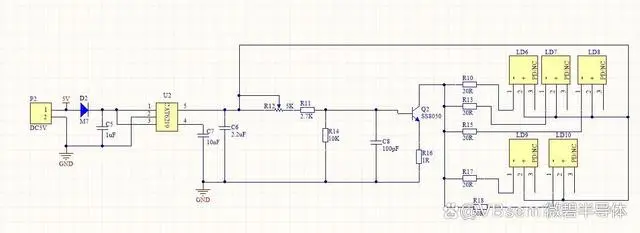

雷射器的參數，這是後面其中一組雷射器的原理圖，另一組跟它是一樣的，一共10顆，每顆功率100mw，型號ML101J25。

上期解答：

上期解答一、MOS管不會導通，但是電路上會有電流流過，主要是一般MOS管裏面都有個體二極體，現在的這個接法MOS內部的二極體正嚮導通了

上期解答二、其實是有電子器件都會有漏電流情況，只是多少而已，像NMOS和PMOS本身也會需要消耗電流的，其數值大小取決於器件製造本身所確定的，重點是NMOS和PMOS的漏電流參數IGSS和IDSS，一般實際線上應用能夠不大於出廠參數就算已經是極低的漏電流了，即使這樣也還是需要在電路實際製作中加以控制和適當調整至最佳狀態。

注：這個取決於VGS&VDS及Ron所加電壓及硬體組合環境有關。
