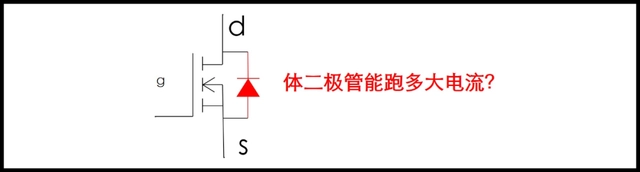

MOS管體二極體能過多大的電流？

體二極體是MOS管中的一個重要組成部分，它是襯底B與漏極D之間的PN結。 由於把B極和S極短路了，因此出現了SD之間的體二極體。今天我們簡單來講下關於體二極體在MOS管中的作用，以及它能承受多大電流。

體二極體是什麼？a

MOS管有源極-襯底、漏極-襯底間倆PN結，由於源極S和襯底B短接，剩下漏極-源極間一個PN結，這個就是體二極體，又稱寄生二極體。體二極體的導通電流取決於 MOS 管的工藝和結構，

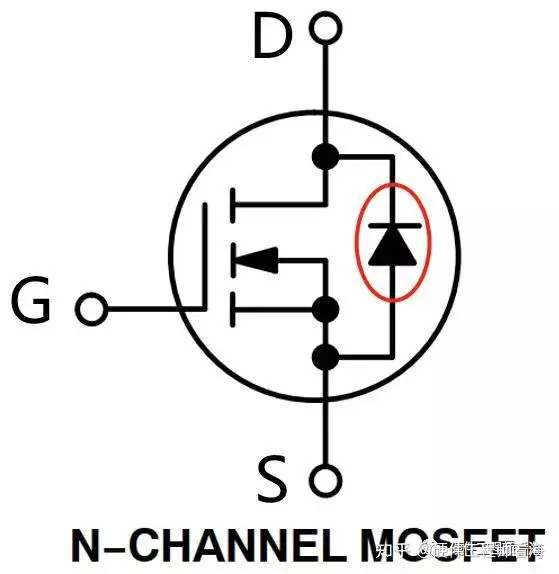

（體二極體圖片）

體二極體的作用？

MOS管體二極體的一個重要作用是防止VDD（電源電壓）過壓。當電源電壓超過MOS管的額定電壓時，二極體首先會反向擊穿，將大電流直接導向地，從而避免MOS管因過壓而損壞。這種保護作用對於MOS管而言至關重要，因為它能有效地提高MOS管的使用壽命和可靠性。

體二極體在MOS管中能承受多大的電流呢？

這主要取決於MOS管的規格和設計。一般來說，MOS 管的體二極體最大電流不會超過其漏極 - 源極的最大電流。增強型nMOS管和增強型pMOS管的體二極體可以承受較大的電流，一般到幾毫安培到幾安培之間。

#曬出上學時的你#需要注意的是，雖然體二極體可以承受一定範圍內的電流，但在實際應用中，為了保證MOS管的穩定性和可靠性，一般不建議將其工作在接近反向擊穿電流的極限值。此外，在設計電路時，應充分考慮MOS管體二極體的電流承受能力，避免因電流過大而導致 MOS 管損壞。

MOS管體二極體可能存在的問題：

1. 影響電路性能：由於寄生二極體的存在，可能會在MOS管開關過程中產生額外的電流，從而影響電路的性能和穩定性。

2. 造成誤操作：在電路設計過程中，若沒有充分考慮到MOS管體二極體的影響，可能會導致電路誤操作，如誤判 MOS 管的導通和截止狀態。

3. 降低可靠性：當MOS管體二極體承受過大的電流時，可能會導致其損壞，進而影響整個電路的可靠性。
