雪崩擊穿（MOS管篇）

雪崩擊穿

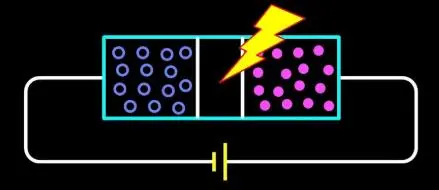

是指在高壓、高電場強度下，半導體材料中的載流子倍增現象。

當半導體內部的電場強度達到一定程度時，原本穩定的載流子將會被加速，與晶格發生碰撞，產生更多的載流子。

這些新產生的載流子又會繼續與晶格發生碰撞，產生更多的載流子，形成一種類似雪崩的連鎖反應。

最終，這種倍增效應會導致器件的電流迅速增加，可能造成器件的損壞。

雪崩擊穿一般發生在摻雜濃度較低、外加電壓又較高的PN結中。這是因為摻雜濃度較低的PN結，空間電荷區寬度較寬，發生碰撞電離的機會較多。

危害

00001.

雪崩擊穿會導致器件的擊穿電壓降低，影響器件的可靠性和穩定性。

00002.

00003.

雪崩擊穿產生的高電流可能會引發設備超載，甚至造成設備燒毀。

00004.

00005.

雪崩擊穿還會導致器件的性能退化，如閾值電壓變化、漏電流增加等。

00006.

00001.

因此，對雪崩擊穿的研究和控制對提高半導體器件的性能和可靠性具有重要意義。

00002.

解決方案

00001.

1.優化器件結構，提高擊穿電壓；

00002.

00003.

2.採用高介電常數材料作為柵極絕緣層，降低電場強度；

00004.

3.添加電壓保護電路：可以在MOS管的漏源之間添加電壓保護電路，例如二極體、電流限制器或者其他電壓保護裝置，以防止電壓超過額定值。

4.控制電路設計：在電路設計中，合理控制電壓的大小和變化率，避免電壓尖峰或過高的電壓出現，從而減少MOS管雪崩擊穿的風險等
