為什麼你的開關電源紋波雜訊那麼大？

本文要點：

1.開關電源紋波雜訊的定義解析

2.開關電源紋波雜訊產生的原因

3.為什麼開關電源紋波雜訊那麼大

4.如何解決開關電源紋波雜訊

一、 定義

開關電源的紋波雜訊：

在開關電源輸出直流電壓過程中，由於開關管的開關動作，產生了高頻脈衝電流，這些電流通過輸出電容器和電感器，產生了電壓波動，從而在輸出端產生交流電壓，這種交流電壓就是紋波雜訊。

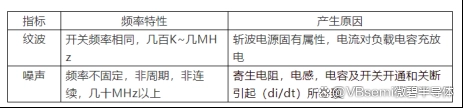

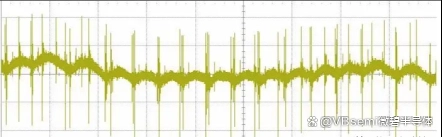

（圖片來自網路）

二、原因

從定義可以看出。開關電源的紋波雜訊大多由於開關管的開關動作引起的，簡單來說就是

當開關管開關時，會產生電流和電壓的瞬間變化，這些變化會產生高頻雜訊，也就是紋波雜訊。

開關紋波雜訊產生的原因主要有兩種：一是開關電源本身產生的;二是外界電磁場的干擾，也就是EMI，它通過輻射進入開關電源，或者通過電源線輸入開關電源。

三、 為什麼開關電源紋波雜訊那麼大

（圖片來自網路）

紋波是輸出直流電壓的波動，與開關電源的開關動作有關。

情景：當開關管關閉時，電感儲能並且電容放電，電流會減小。

這時電感中的磁場能量會轉化為電容中的電能，隨後電容電壓上升，此時電容中的電能又轉化為電感中的磁場能量，接著電感電流上升，於是不斷重複這個過程。

這就形成了一個振盪回路，並產生了紋波雜訊。

四、如何解決

降低紋波雜訊的方法包括：

1.器件方面：使用高質量的電容和電感元器件（大容量），減小紋波電壓的幅值。可採用低ESR的電容器，降低電容ESR，減小電容器內阻對濾波效果的影響。

2.濾波電路：採取多級濾波電路，如LC濾波器、RC濾波器等；增加濾波效果

3.穩定開關：採用線性穩壓器，進一步穩定開關電源輸出的直流電壓，減小紋波雜訊的幅值。

4. 採用合適的佈局和接地方式：合適的佈局和接地方式能有效減小開關電源輸出端的電磁干擾和共模干擾。
