VBsemi碳化矽MOSFET滿足大功率應用需求

VBsemi碳化矽MOSFET滿足大功率應用需求！

前言

新能源汽車動力域高壓化、小型化、輕型化是大勢所趨。 碳化矽（SiC）技術賦予了我們無盡的新機遇。在尋求高度可靠電源系統的諸多領域，SiC MOSFET憑藉高效能，為各行各業的多樣化應用提供了完美解決方案，包括但不限於在惡劣環境下頑強運行的應用。本文將以VBsemi碳化矽MOSFET為例，探討其在大功率應用領域中的工作原理及優勢。

碳化矽MOSFET的優勢

相比傳統的的矽MOSFET，新一代碳化矽MOSFET在導通電阻和開關損耗方面顯著降低，實現了更高的工作頻率。同時，其高溫工作特性極大提升了器件在高溫環境下的穩定性。碳化矽MOSFET的優點主要體現在工作溫度高、阻斷電壓高、損耗低、開關速度快四大方面。

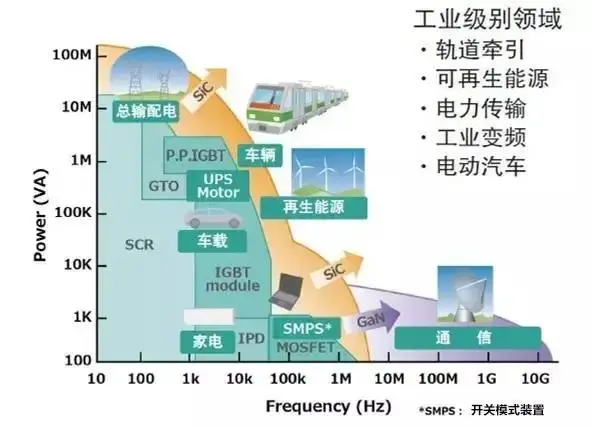

碳化矽MOSFET在大功率領域的實際應用

l 電動汽車驅動系統

電動汽車的迅速發展，對驅動系統的性能要求越來越高。VBsemi碳化矽MOSFET憑藉其優異的性能，能夠大大提高電動汽車驅動系統的功率密度和工作效率，實現更高性能的動力輸出。

l 工業電源

在高電壓、高功率的工業電源領域，VBsemi碳化矽MOSFET可以實現更高效、更緊湊的設計，降低系統成本。

l 太陽能逆變器

作為太陽能發電系統中的關鍵部件，對太陽能逆變器的轉換效率和可靠性是有很大要求的。VBsemi碳化矽MOSFET在其中較高的轉換效率與穩定性，並且可以在高溫等惡劣的環境中工作，延長使用壽命。

l 工業電機驅動

碳化矽的快速開關和更低損耗使其成為高效集成式電機驅動的理想之選，因為它使設計人員能夠縮小電機驅動的尺寸，並使電機驅動更靠近電機，以降低成本和提高可靠性。

設計層面

VBsemi碳化矽MOS在系統和晶片層面具有很大的優勢。

碳化矽可以構建更小型、更輕量、更經濟的設計，能夠更有效地轉換能量，並且支持各種終端應用。

系統層面

其卓越的導熱性能降低了散熱需求，這意味著減小了系統體積，從而大大降低了重量和成本。

晶片層面

VBsemi碳化矽MOS能在更高的溫度條件下以更高的開關速度運行（從-55攝氏度到175攝氏度）。

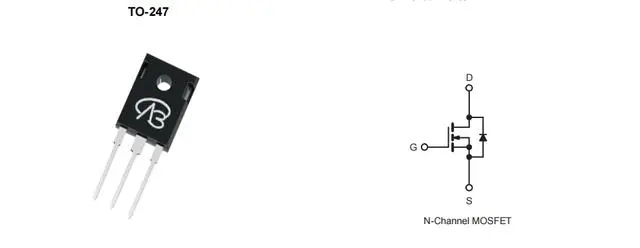

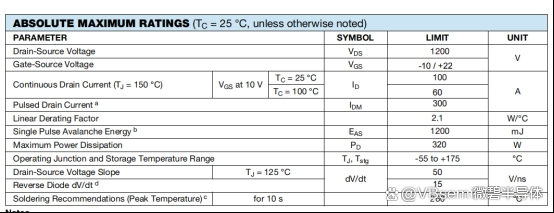

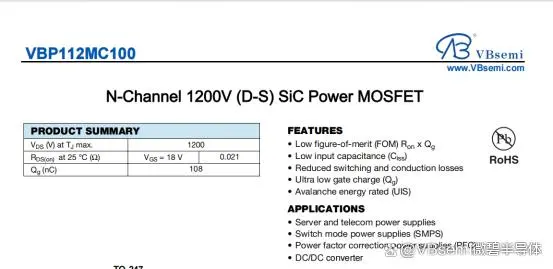

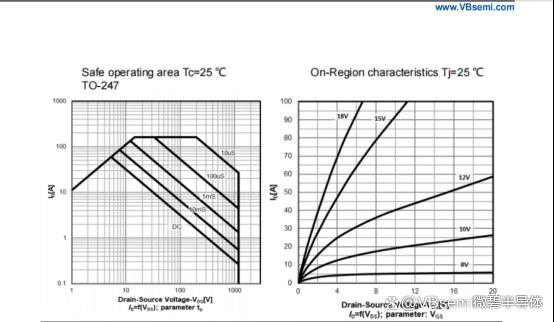

微碧VBsemi碳化矽MOS的特性優勢，推薦其中的VB112MC100

1. 單位面積導通電阻RDS（on）較低

2. 低漏源導通電阻和柵漏電荷

3. 低二極體正向電壓

4. 高可靠性

5. 低開關損耗

6. 抗噪性高，使用方便

微碧半導體（VBsemi）是一家成立於 2003 年的一家MOS管高新技術企業，研發中心在臺灣，VBsemi專注於MOSFET的研發和製造。微碧半導體的產品線包括常規MOSFET、超結MOSFET、SiC MOSFET和IGBT等，其技術的不斷創新使其在半導體器件領域取得了顯著的發展。

企業擁有20餘項專利，軟體著作權以及各種榮譽稱號，同時還引進多臺國外先進設備，含括功率器件的直流參數檢測、雪崩能量檢測、可靠性實驗、系統分析、失效分析等領域，掌握多項場效應管核心製造技術，提供個性化參數調控，為客戶量身定制，全方面為客戶解決方案的MOSFETS場效應管制造商。
