放大電路篇——如何區分正回饋與負回饋？

回饋是什麼？

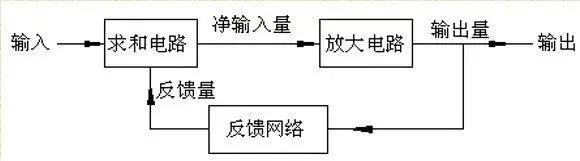

即 將放大電路一部分或者全部的輸出量，通過回饋網路以一定的方式又引回放大電路的輸入回路中去，以影響點路的輸入信號作用的過程。

正回饋與負回饋

回饋的極性分類，可分為正回饋和負回饋。

正回饋：使放大電路淨輸入量增大的即為正回饋；

負回饋：使放大電路淨輸入量減小的回饋即為負回饋；

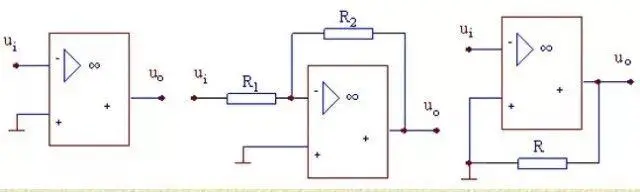

放大電路中有無回饋的判斷：

通過檢查在放大電路的輸出回路與輸入回路之間，是否存在相互聯繫的回饋通路，來進行判斷電路中有沒有引入回饋。

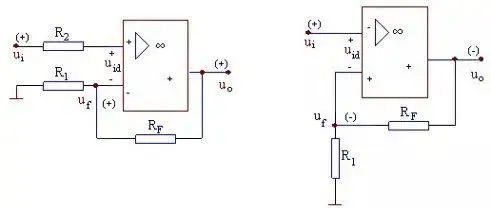

一般判斷“正反”採用的是暫態極性法，相反，如果回饋信號與原輸入型號的極性相同，則為正回饋；如果回饋信號與原輸入信號極性相反，則為負回饋；

部分圖片與資料來源網路

那麼，放大電路引入回饋的作用是什麼？

放大電路靜態工作點，一般會隨溫度的變化而上下波動，並且放大倍數會不穩定。為了穩定放大電路的靜態工作點，可以採用分壓式工作點穩定電路，在電路中引入一個直流電流負回饋，改善電路中的各項性能。

主要有以下優勢：

00001.

降低放大電路的輸出電阻，提高帶負載能力；

00002.

00003.

提高放大電路的輸入電阻，減少對信號源索取的電流；

00004.

00005.

減小輸出電壓的非線性失真，改善輸出波形。

00006.
