一文看懂MOS管開通的詳細過程

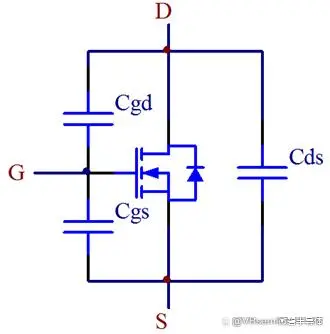

往期視頻我們提到MOS管不同於三極管，它屬於電壓控制型器件，但是實際上MOS管在從關斷到導通的過程中，也是需要電流的，這是因為MOS管各極之間存在寄生電容Cgd，Cgs以及Cds。

MOS管的規格書參數對應：

Cgd=Crss；

Cds=Coss-Crss；

Cgs=Ciss-Crss

首先MOS管的導通條件，是Vgs電壓至少需要達到閾值電壓Vgs(th)，它通過柵極電荷對Cgs電容進行充電。當MOS管完全導通後就不需要提供電流了。

那麼，MOS管具體的開通過程是怎樣的呢？

一般分為四個階段

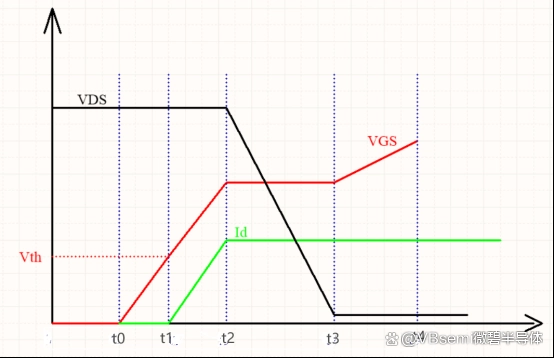

T1階段：

驅動開通脈衝通過mos管的柵-源極對輸入電容Cgs充電，開啟時Vgs電壓=閾值電壓Vth，在此之前，mos管處於關斷狀態。此時只有很小的電流經過mos管，Vds的電壓Vdd保持不變

T2階段:

當Vgs電壓達到閾值電壓Vth時，電流ID開始流過漏極，Vgs電壓繼續上升，電流也逐漸上升。這時的Vds電壓依舊保持Vdd不變。

當Vds電壓到達米勒平臺電壓Vgp時，電流ID上升到負載電流的最大值ID，這時，Vds電壓開始從Vdd下降。

T3階段：

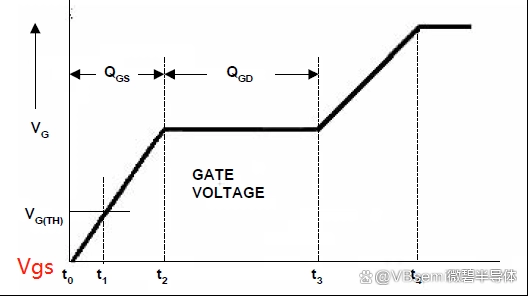

現在就到了重要的米勒平臺了。

米勒期間電流ID保持負載ID不變，Vds電壓不斷降低。米勒平臺的高度受負載電流的影響，當負載電流越大，電流ID到達的時間就越長，也就導致了更高的米勒平臺電壓Vgp。

T4階段：

當米勒平臺結束時，Vgs電壓繼續降低，但此時它降低的幅度很小。最後穩定。

一般在米勒平臺結束以後，可以認為mos管基本已經導通。

為什麼會造成彌勒平臺？

因為MOS開通時，Vd＞Vg，Vgd先通過MOS管放電，再反向充電，奪取了給Cgs充電的電流，造成Vgs電壓不變，所以造成米勒平臺。也就是說，如果想要減少開通損耗，就要盡可能的減少米勒平臺的時間。

這是MOS管的開通過程了，下期我們來講mos管的關斷過程。
