你沒看過的解釋：為什麼三極管基極和發射極要並聯一個電阻？

對於這個問題，VBsemi小編在網上查詢了部分回答，基本都是可以讓三極管“可靠截止”“均流”“限流”的回答。

今天VBsemi就以上回答再對這個問題深入瞭解一下。先分享網上熱度比較高的一道問答：

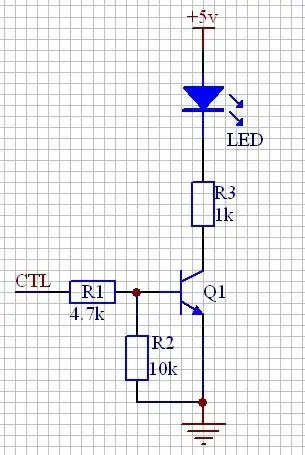

問題：如圖，輸入高電平（設置5V），分壓電Vb電壓是3.4V，但是三極管導通時Vbe的電壓是0.6V左右，這兩個電壓不一樣，此時的基極電壓是多少？

回答：輸入5V，“輸入5V，那麼分壓點Vb電壓是3.4V”的前提是兩個電阻分壓，但沒有電晶體的情況下。一旦接入電晶體，be結必會導通，Vb的電壓就被箝位在0.65V上，就不再是兩個電阻分壓了。應該理解成“4.7K電阻串聯了一個正向連接的二極體到地”，而那個10K電阻只不過是並在二極體上而已。

至於10K電阻的作用，是為了在沒有輸入電壓（或輸入端懸空）時，保證電晶體可靠截止。

VBsemi小編：

三極管構成的開關電路，發射極並聯的電阻一般取值範圍在1K~10K，這個值的大小，和前級電路的信號電平幅度和信號頻率有很大關系。

那這個電阻有什麼作用呢？

上圖電路，並了一個10K電阻，當輸入端有懸空狀態時，三極管的B極等效於接地。此外，當三極管加速退出飽和狀態時，輸出脈衝的上升沿，會更接近出入波形的上升沿。

還有沒有其他解釋？

我們拿NPN管來舉例子，當信號電路為0時，集電極電位會等同於VCC。當有一個從集電極流入基極的漏電流，如若沒有並聯一個電阻，這個漏電流可能會導致三極管脫離截止區，進入錯誤的導通狀態。

而電阻的作用就如同在發射極處接上一個管子，將漏電流引流入地，提高了截止的可靠性。

話說回來，如今技術工藝水準的不斷提高，三極管集電極漏電流已經很小了，有的人會將這個電阻省掉或者較小阻值，但這有好有壞，不做過多評價。

在一些直流和低頻應用，三極管的PN結會呈現電阻特性（發射結或者光耦的輸入側），但在高頻應用裏，基於PN結的結電容的關係，在高頻率的應用情況下，如果放電不夠透徹，充電就無法進行，光耦和三極管突然崩潰，就會中斷對信號的傳輸。

此時就需要併入一個電阻，幫助PN結電容儲存的電荷加速放電。
