工程師必備！四種常見的防反接電路設計

電源的正負極一旦接反，就會導致很多電子元器件燒毀，其中主要的緣由是因為電流過大導致器件被擊穿，因此實際應用中必須採取防止接反的措施。

以下常見的四種防反接電路設計，全是乾貨！

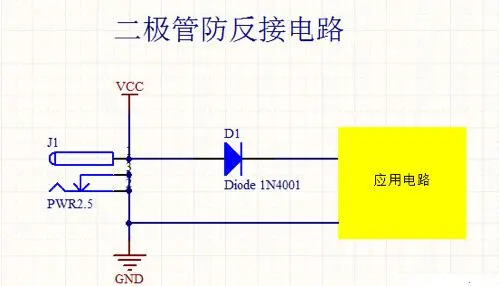

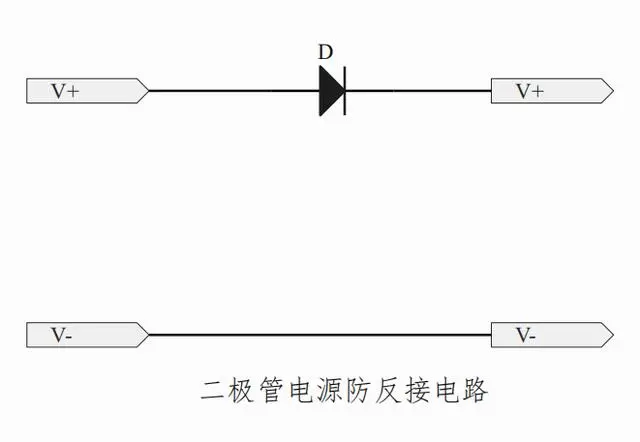

01.二極體串聯

利用其正嚮導通、反向截止的特性，在正電源的輸入端串聯一個正向二極體：

二極體導通，電路板工作。當電源接反時，二極體截止，電源無法形成回路，電路板不再工作，可以有效防止電源接反問題。

不過，在這裏要注意：正常工作時要考慮二極體上產生0.7V的電壓降，這可能會導致電路不工作，因此對供電電壓有嚴格要求的電路不建議使用。

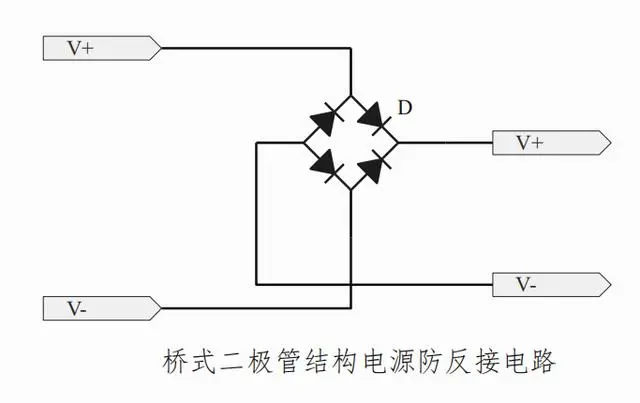

02.整流橋型

這個電路工作原理並不複雜，無論輸入全橋整流器的電源極性怎麼樣，輸出始終是固定的。因此不管是正接還是反接 ，電路都能夠保持工作。

不過要注意的是全橋 整流器會產生約1.5V的電壓降。

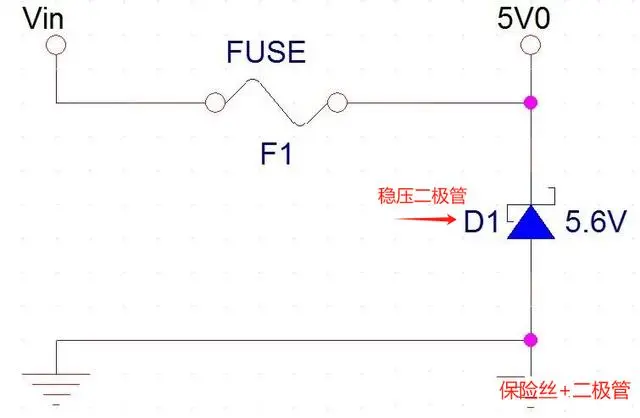

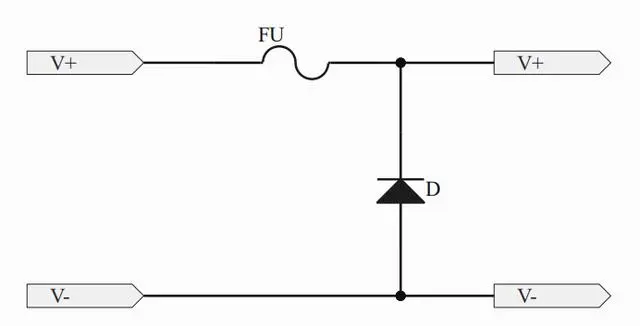

03.保險絲+穩壓二極體

這種電路設計可以防止反接，也可以防止過壓。其工作原理如下：

當電源Vin接反時，二極體D1正嚮導通，負載的負壓是二極體的導通電壓Vf，Vf一般比較低並不會燒毀後級負載電路。

與此同時，Vin反接，D1正嚮導通，電壓主要落在F1上，在開始時電路會迅速上升，直到超過F1的熔斷電流，保險絲F1熔斷，電源斷開（此時不會因為電流過大而燒壞D1）。

04、低內阻MOS管（NMOS & PMOS）

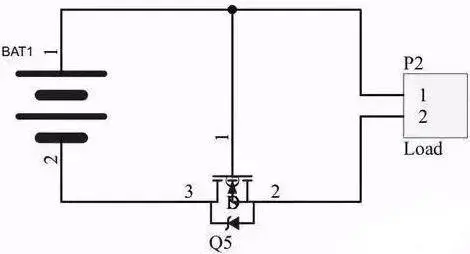

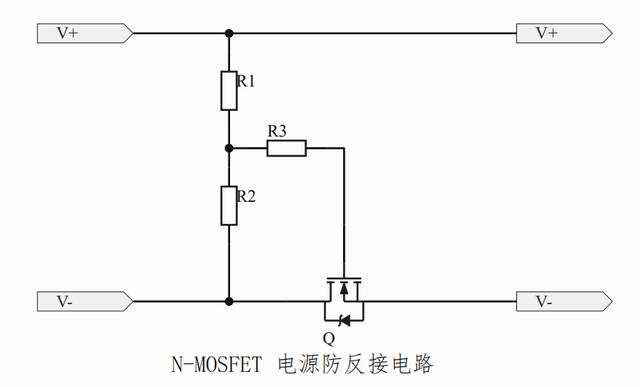

（NMOS防反接）

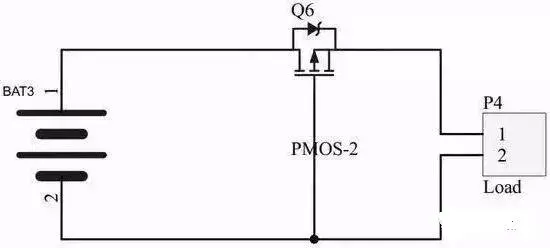

（PMOS防反接）

當電源正常接入時，MOS管導通；當電源反接時，MOS管截止，達到反接保護。

NMOS和PMOS都能達到防反接的功能，具體在往期VBsemi小編也有講過（需要的友友們可以去翻），不過兩者的連接方式不一樣。

正常通電時電路保持工作，反接電源時，電路不工作，並達到電源反接保護功能。

在實際應用中，在PMOS柵極與源極之間加個電阻會更好。相比NOMS導通需要Vgs大於閾值電壓，由於其開啟電壓可以為0，DS之間的壓差不大，比NMOS更具有優勢。

MOS管因工藝提升，其導通內阻較小等優勢，很多都是毫歐級，甚至更小，其對電路的壓降，功耗造成的損失特別小，甚至可以忽略不計。

因此選擇MOS管對電路進行保護是比較常見的。#優質作者榜#
