《從0到1搞懂MOSFET》——MOSFET是什麼？

《從0到1搞懂MOSFET》——MOSFET是什麼？

當你在某寶搜“場效應管”時，基本顯示的都是絕緣柵場效應管。

而結型場效應管卻只有幾種。

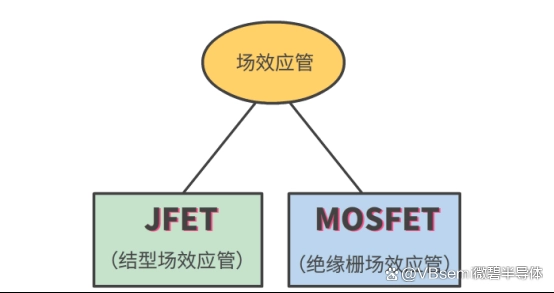

JFET（結型場效應管），MOSFET（絕緣柵場效應管）都屬於場效應管。可是結型場效應管卻無人問津，有人知道為什麼嗎？歡迎大家評論區留言一起探討！

今天的主角是MOSFET，這是它的全稱：

金屬-氧化物半導體場效應電晶體

由於它的柵極被絕緣層隔離，又稱絕緣柵場效應管，一般我們會叫它MOS管

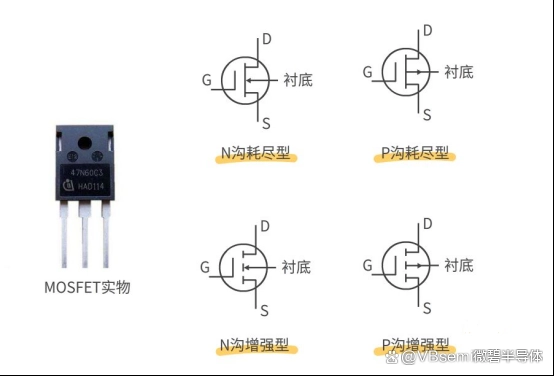

它有三個腳：柵極G，漏極D，源極S

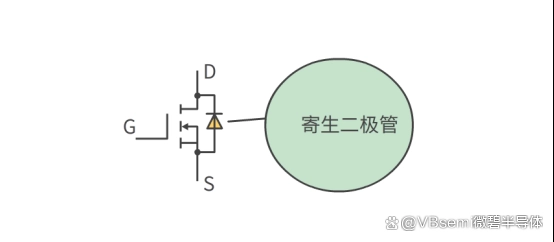

MOS管的襯底一般會和源極相連，DS之間會存在一個體二極體，無論是N溝道還是P溝道，體二極體的箭頭方向都是一致的。

從導電溝道區分，MOS管分為N溝道和P溝道兩種，並分為增強型和耗盡型

兩者的區別在於施加在增強型mos（e-mos）的柵極電壓始終為正，並具有閾值電壓，高於該閾值電壓就會完全導通。

耗盡型MOS（D-mos）的柵極電壓可以為正也可以為負，它永遠不會完全導通

一般應用更多的是增強型MOS管。

那麼一般如何使用MOS管作為開關？例如驅動LED？

事實上，MOS管導通是不需要電流的。

NMOS和PMOS的主要區別在於，NMOS開關將保持打開狀態，直到提供柵極電壓。當UGS大於一定值時就會導通，也就是開啟電壓UGS(th)，一般在2~4V之間。當柵極引腳接收到電壓時，開關（D-S）將會關閉。

PMOS開關則保持關閉，直到提供柵極電壓。當UGS小於一定值時就會導通，一般是-2~-4V之間。

如果說，UGS達不到相應的電壓值，MOS管就無法進行導通。

因此，它常被稱為電壓控制型元件。

下期我們講解MOSFET的工作原理。
