採用TO263-7L封裝的N溝道MOSFET實現更高功率、高效率的驅動發展

採用了TO-263-7L是一種採用先進塑封技術的貼片式封裝形式，相較於傳統的插件封裝方式，它在體積上顯得更為緊湊，且在貼片焊接過程中提供了極大的便利性。該封裝擁有多個引腳，這些引腳以並聯方式連接至源極(S)，這樣的設計顯著降低了封裝的阻抗，進而在大電流工作環境下，能夠有效減少導通損耗，提升整體電路的性能表現。

摘要由作者通過智能技術生成

前言

MOS管是常見的一種分立器件，主要作用為將輸入電壓的變化轉化為輸出電流的變化。根據襯底摻雜的不同可分為N溝道和P溝道兩種，其通過控制柵極的電壓來控制源極和漏極之間的電流，從而實現開關功能。

本期微碧VBsemi給大家介紹近期上新的一款N溝道MOSFET產品，型號為VBL7601,，它可應用於電機驅動電路、充電器等電路。這款產品採用了先進晶片貼裝工藝，顯著改善了封裝的熱性能。

這樣的封裝設計很適合系統尺寸緊湊，又需要實現高功率、高效率變換的應用場景。例如車載DC-DC、車載空壓機電控、光伏逆變器、電機驅動、UPS電源、開關電源等。

產品特性

微碧VBsemi的VBL7601採用N溝道製作，具有出色的性能特點和工作原理。即：柵極施加正向電壓時，形成導電溝道連接源極與漏極，實現導通；柵極施加反向電壓時，不形成導電通路，實現截止。

VBL7601的導通電阻很低，開關的反應速度非常快，負載電流較大。

參考下圖規格書可知：漏源電壓30V，柵源電壓±20V，漏極電流為200，導通電阻為0.002以及其他各個參數參考。

封裝性能

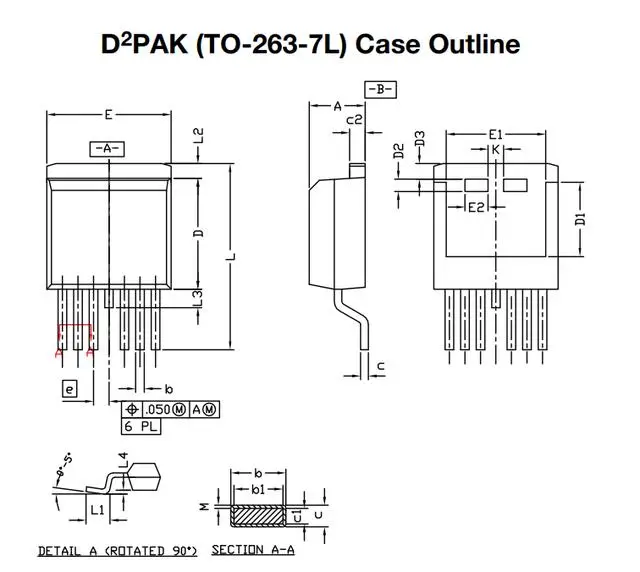

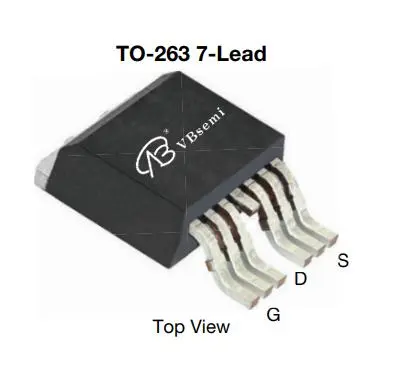

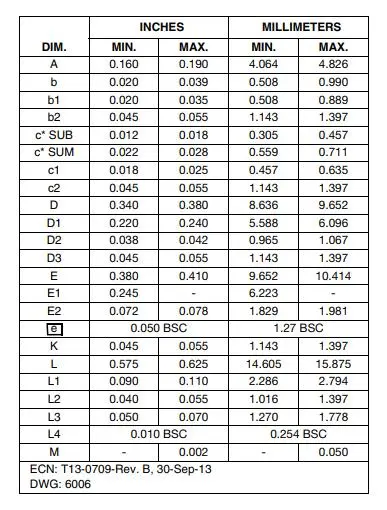

VBL7601這款產品採用了TO-263-7L是一種採用先進塑封技術的貼片式封裝形式，相較於傳統的插件封裝方式，它在體積上顯得更為緊湊，且在貼片焊接過程中提供了極大的便利性。

該封裝擁有多個引腳，這些引腳以並聯方式連接至源極(S)，這樣的設計顯著降低了封裝的阻抗，進而在大電流工作環境下，能夠有效減少導通損耗，提升整體電路的性能表現。

產品應用

VBL7601產品以其卓越的電學性能，展現出穩定、可靠和低功耗的特性，成為眾多客戶理想的選擇。

VBL7601在多個電路應用領域表現出色，如驅動、開關、放大、穩壓、濾波、保護和充電等。其應用範圍廣泛，包括充電器、適配器、逆變器、電源、電動工具、電子煙、光電耦合器、小家電、儲能設備、智能水錶、路由器、機頂盒以及車載電子產品等。

以下是該產品的應用亮點：

1. 電信號放大電路：其高輸入阻抗和低輸出阻抗發揮了關鍵作用，確保了信號的精確放大與驅動，特別是在射頻放大、音頻放大和功率放大等領域。

2. 電機驅動：VBL7601的低導通內阻和快速開關特性，使其能夠精確控制電機。

3. 電源管理：能夠有效地進行電壓穩壓、電流控制和功率開關操作。通過控制MOS的導通與截止，實現了電源電路的高效能量管理。

4.光電耦合：VBL7601有效地實現了光電信號的放大和隔離功能，如光電耦合器的輸出級驅動和信號隔離。

在MOS選型過程中，以下幾點是至關重要的：

1.深入瞭解產品參數和特性：客戶必須深入研究N溝道MOS管的關鍵參數，如電流、電壓和功率損耗等，以確保選擇的器件能夠滿足電路設計的具體需求。

2.考慮應用環境和場景：明確MOS管的應用環境，包括溫度範圍和電磁干擾等，以確保MOS管在特定條件下能夠穩定運作。

3.實現高效運行：正確選擇MOS管可以優化電路設計，從而提高系統效率並減少能耗。
