安全工作區SOA是什麼？（MOS管篇）#熱點引擎計畫#SOA區指的是MOSFET的安全工作區，英文表示為Safe Operating Area，是指MOSFET（金屬氧化物半導體場效應電晶體）的安全操作範圍。有時也叫ASO，Area of Safe Opration，兩者都是一個意思，但我們會統一為SOA區。

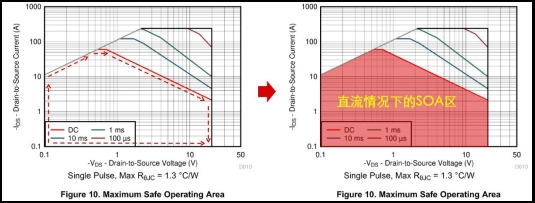

這個區域在MOS管的特性曲線圖中可見，它由曲線與Vds（橫軸）和Ids（縱軸）所圍成的面積所定義。一般評估電流時，就是看這條線（DC）。

在MOS管正常工作時，電壓和電流不應超過SOA的限定範圍。這個概念的重要性體現在於評估MOS管的工作狀態是否安全，尤其在熱插拔、電機驅動和開關電源等應用中。

當MOS管在開關切換時，如果暫態功率超出SOA區域，就可能導致危險情況發生。

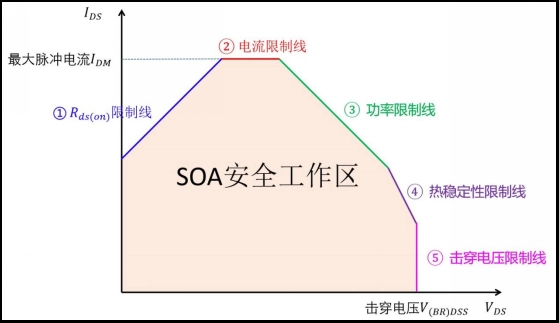

SOA由五條限制線組成，包括Rds(on)限制線、電流限制線、功率限制線、熱穩定限制線和擊穿電壓限制線。這些限制線各自表示著不同的參數和性能限制，幫助確保MOS管在安全操作範圍內工作。

a.Rds(on)限制線

MOS管在完全導通時會有導通電阻Rds(on)，在此狀態下MOS管工作在歐姆區。

一般數據表呈現的值是一個範圍，與SOA推測出的Rds(on)不完全一致，而SOA曲線展現的是一個常數，並且曲線是線性的，一般廠家給出的SOA曲線，是指在某一特定工作條件下使用的Rds(on)，主要是以Vgs和溫度有關。

關係式：Vds=Ids*Rds(on)

b.電流限制線

通常指的是MOS管最大脈衝尖峰電流Idm，這是由器件本身的封裝決定的

c.功率限制線

該功率在熱平衡狀態下會產生150℃的穩定結溫Tj，其中 Tc = 25°C。這是根據器件允許消耗的最大功率計算得出。

d.熱穩定限制線

在實際工作中電壓和電流不應超過這條線，否則可能導致MOS管熱不穩定而損壞。（下文會提到熱不穩定的詳細情況）

擊穿電壓限制線表示MOS管的耐壓，和規格書的Vds(max)對應。

那麼，熱穩定限制線是如何發生的呢？

在固定的Vds的情況下，Vgs的電壓不變，不同的Vgs，ID電流是不同的。

例如下圖：在25℃時，IDS=IDS(A)

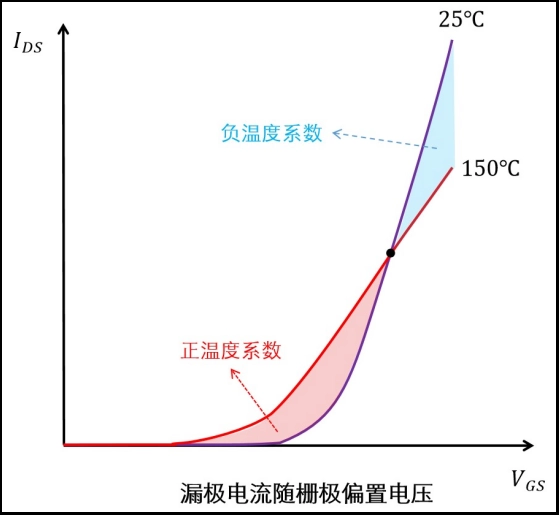

當我們將溫度升到150℃時，即圖中的B點，此時IDS有所上升，IDS=IDS(B)。也就是說，溫度升高，IDS電流會跟著增大，即正溫度係數（形成正回饋迴圈），也就是紅色區域。反之，藍色區域就是負溫度係數。

在此得出，熱不穩定和溫度有一定關係，並且分為兩種：正溫度係數&負溫度係數。

有什麼關係呢？

當矽晶片上面某塊區域的溫度高於其他地方，並且處於正溫度係數區域，那麼它的電流也會高於其他地方。電流一大，又會導致更多熱量產生，溫度會變得更高，最終就導致了熱失控。

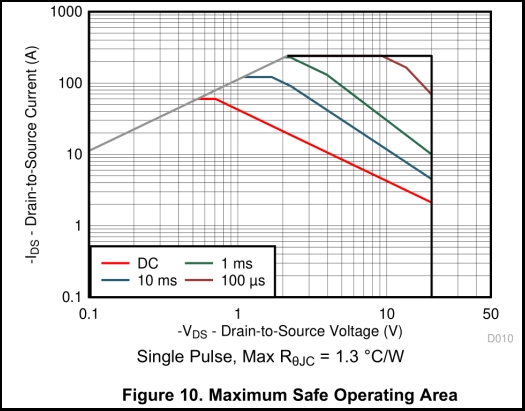

那麼，為什麼一個圖裏SOA曲線有好幾條？

這是因為它們分別對應了不同脈衝時間的限制，如果脈衝持續的時間越長，MOS管承受的電、熱應力就會更大，病容易發生損壞。

因此，所持續的時間越短，它承受的電壓和電流就會越大。

最後，要如何判斷MOS管是否工作在SOA區呢？

① 通過測量MOS管的電壓和電流波形，判斷是否突破設定的極限值。

② 使用示波器的乘積功能，獲取脈衝信號的能量波形及其持續時間△t。

③ 找出功率峰值P(max)，記錄此時的電壓Ucross和電流Icross數據。

④ 根據SOA曲線和脈衝時長△t，計算出對應電壓Ucross的允許電流Isoa。

⑤ 在MOS管正常工作時，測量其外殼溫度，並利用降額公式計算出溫度影響下的調整後電流值：I(降額)=Isoa×溫度調整係數。

⑥ 如果測得的電流Icross小於計算出的調整後電流I(降額)，說明MOS管工作在安全SOA區域內；如果大於，則意味著它已經超出了安全範圍。

在工程實踐中，設計者需要仔細考慮電路中MOSFET的工作條件，以確保其在SOA區域內運行。通常涉及計算和評估電路中的電壓、電流脈衝、功率峰值等參數，以便在設計階段就能夠合理地選擇器件和確定工作條件。

此外，針對高功率、高頻率或脈衝應用，特別需要關注MOSFET的SOA特性，並根據具體應用場景選用適當的器件型號和工作條件。在實際應用中，經常需要結合實驗驗證和仿真分析來確保MOSFET在SOA區域內可靠運行。
