帶不帶軟啟動有什麼區別？來看這個MOS管電源開關電路

加入軟啟動可平緩電源電壓上升沿，限制啟動時的浪湧電流。通過電容充電時間實現MOS管導通，實現軟開啟功能。大電容和其他負載都可能引起浪湧電流。

摘要由作者通過智能技術生成

 有用

帶不帶軟啟動有什麼區別？來看這個MOS管電源開關電路

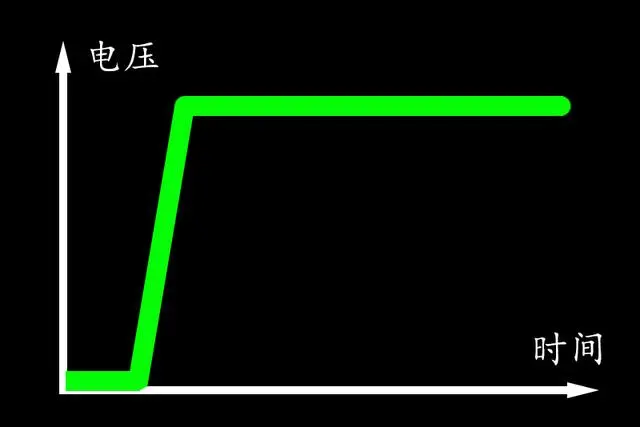

這是沒有做軟開啟的電源電壓，上升時十分陡峭。

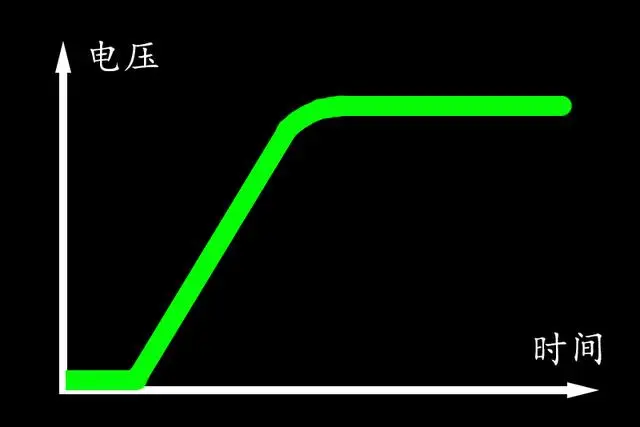

這是加入了軟開啟，上升沿變得平緩。

而只要增加一個電容和一個電阻，就能實現電路的軟啟動功能.#熱點引擎計畫#

當一個電源電壓為5V時，負載為一個大容量電容，電源會瞬間開啟，讓電壓瞬間上升達到5V，此時電容充電電流會非常大。如果將這個電源電壓上升到2.5V，這個電流就會小很多，這個時候就需要軟啟動了。

軟啟動：讓電源緩慢開啟，以限制電源啟動時的 浪湧電流。

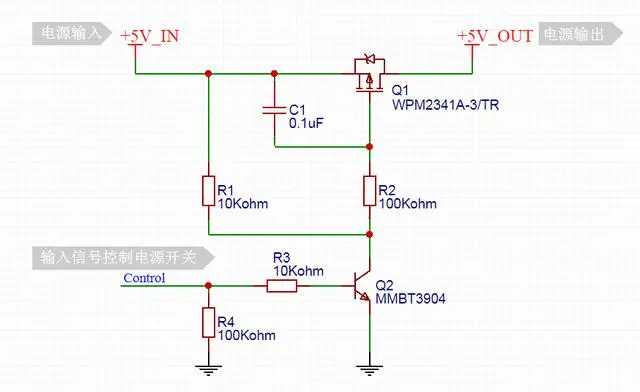

分享一個網上看到的電路，它是利用電容C1的充電時間讓MOS管導通，然後實現了軟開啟的功能。

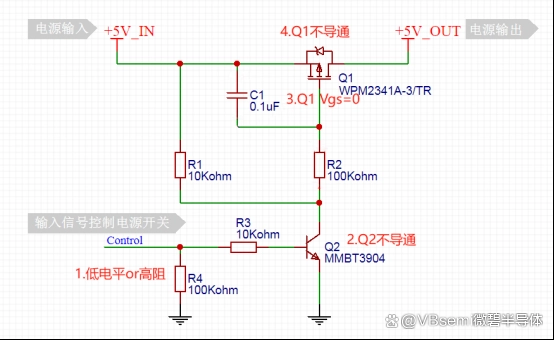

當輸入信號為低電平或者高阻時，電源+5V上電，Q2基極被拉低到地，三極管關閉，隨後MOS管Q1關閉。

這是因為電源+5V還不穩定，電源無法打開向後級電路輸出。

此時電源+5V剛上電，MOS管的G極和S極同等電勢，也就是說Vgs=0，Q1關閉。

這裏的R4電阻的作用是當輸入信號為高阻時，避免Q2浮空。

當電源上電完成後，GS兩端都為5V，Vgs保持為0

此時將輸入信號設為高電平，大概3.3V，Q2的基極為0.7V，電流為0.26mA：

(3.3V - 0.7V) / 基極電阻R3 = 0.26mA

當Q2飽和導通，Vce≈0；

電容C1通過電阻R2充電，C1與G極相連端的電壓由原本的5V緩慢下降為0V，Vgs電壓逐漸增大；Q1MOS管緩慢打開，最後完全打開，Vgs=-5V，實現軟開啟。

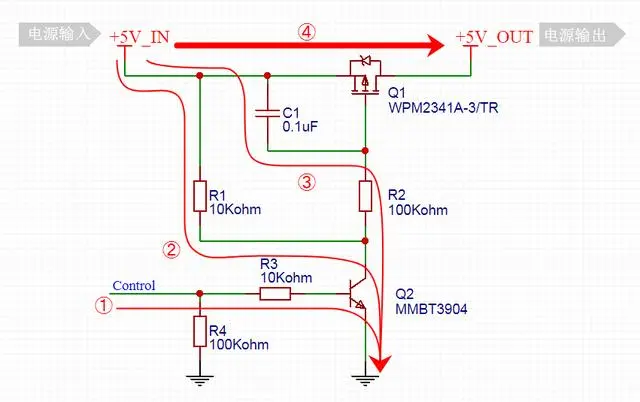

這是MOS管打開時的電流流向：

當電容容量越大，電壓越高，時間越短，電流就會越大，浪湧電流就會形成。

而這個電路利用電容C1的充電時間實現了MOS管Q1 的導通，實現了軟開啟的功能。

不過大電容只是形成浪湧電流的原因之一，其他負載也會引起浪湧電流。
