單片機為什麼無法直接驅動MOS管

單片機為什麼無法直接驅動MOS管?

首先，單片機的IO口帶有一定的負載能力，但電流很小，驅動能力有限，一般在10-20毫安培以內，因此一般不採用單片機直接驅動負載的方式。

我們來簡單對比下三極管和MOS管驅動上的區別

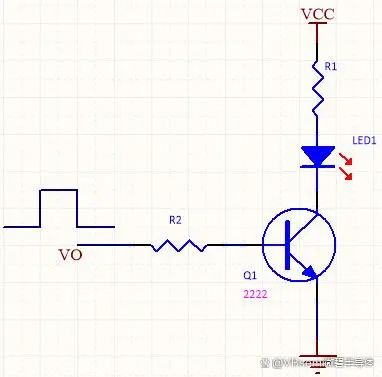

三極管：

三極管是電流控制型，只要基極驅動電壓高於Ube的死區電壓，一般0.7V就可以導通。

對於三極管來說，3.3V肯定是大於Ube，可以根據IO口電壓以及限流電阻推算出基極電流（Ib=（VO-0.7V）/R2。），因此直接在基極串聯一個合適的電阻，讓三極管工作在飽和區就可以了。

處理器一般講究低功耗，供電電壓會比較低。

處理器一般講究低功耗，供電電壓會比較低。

因此一般單片機供電在3.3V，它的IO口最高電壓是3.3V。

MOS管：

MOS管是電壓控制型，驅動電壓必須高於閾值電壓Vgs才能正常導通，也就是說高於死區電壓Ugs的最小值才能導通。

不同的MOS管的閾值電壓是不一樣的，一般在3-5V左右。，而飽和驅動電壓在6-8V，大於IO口電壓的3.3V。

如果用3.3V來驅動的話，可能MOS管根本就打不開，或者處於半導通的狀態。半導通的狀態下，管子的內阻會很大，如果驅動小，電流負載可以用，但是大電流負載就不允許了，內阻太大，功耗也會很大，MOS管就容易燒毀。

因此，一般選IO口直接控制三極管，再去控制MOS管。

為什麼要用三極管來驅動MOS管？

這是因為三極管的帶負載能力沒有MOS管的強，當負載電流有要求時，就需要用MOS管來驅動了。

那可以直接驅動MOS管嗎？

上面已經給出瞭解釋，不過不排除一些很小功率的MOS管可以進行操作。
