正反極接反了會怎麼樣？這四種防反接電路有什麼聯繫嗎？

防反接電路用於防止電子元器件因正負極接反而燒毀。常見的防反接電路有四種：二極體串聯、整流橋、NMOS和PMOS。二極體串聯利用二極體的單向導電性，整流橋則能正反接都導通但會消耗電能。NMOS和PMOS的防反接電路設計則通過控制電流路徑來實現正負極的保護。

摘要由作者通過智能技術生成

 有用

正反極接反了會怎麼樣？這四種防反接電路有什麼聯繫嗎？

正反極一旦接反，就會導致許多電子元器件燒毀。

這時我們會利用防反接電路來防止正負極接反，那它是怎麼保護的呢？

常見的防反接電路有四種：二極體串聯、整流橋、NMOS、PMOS

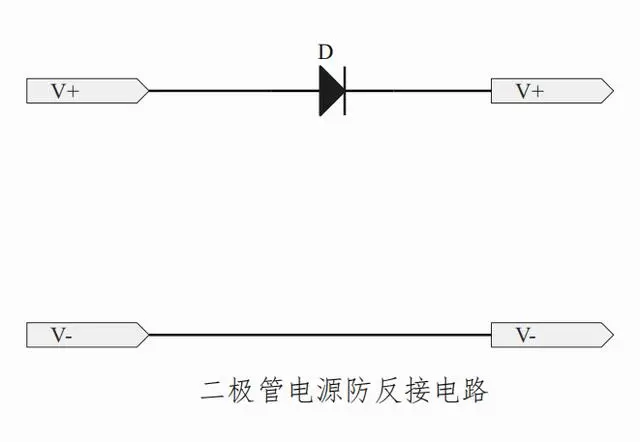

二極體串聯：利用二極體的單向導電性（正嚮導通，反向截止），在正電源輸出端串聯一個二極體進行正常導通，如果電源接反，由於無法形成回路，它就會截止。

問題來了，有沒有一種電路可以正反接都能導通？

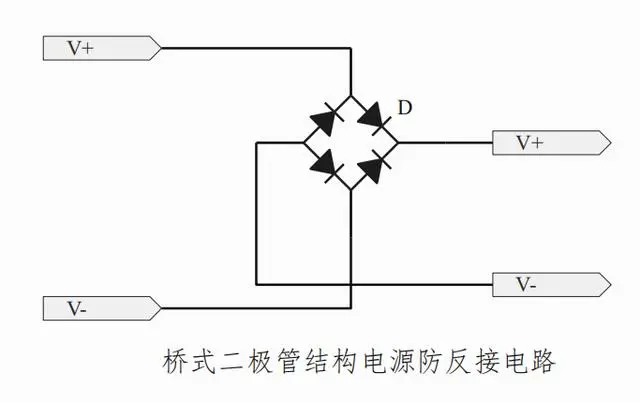

當然，那就是整流橋電路。

整流橋不論是正接還是反接，它的輸出始終都是固定的，電路都能保持正常工作。

不過，不管是一個二極體還是多個，它都會產生管壓降，並且消耗電能。

這時候就可以運用MOS管的防反接電路設計了。

NMOS和PMOS的防反接電路設計

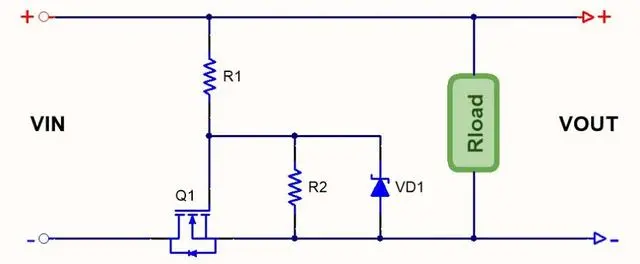

當輸入為上正下負時，電流經過R1、R2以及mos管的寄生二極體到地，R1和R2分壓後，GS電壓大於MOS管的導通電壓Vgs，隨後mos管導通。

當極性接反時，也就是上負下正，電流路徑會被MOS管的寄生二極體給反向截止，GS由於沒有了電壓而截止，電路回路被切斷。

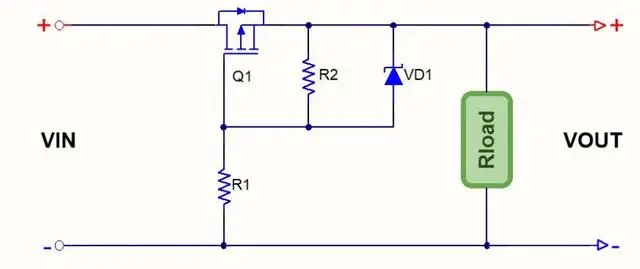

PMOS的防反接原理與NMOS是一樣的，只不過位置不同，PMOS一般我們會把它放在上方。
