为什么你的开关电源纹波噪声那么大？

本文要点：

1.开关电源纹波噪声的定义解析

2.开关电源纹波噪声产生的原因

3.为什么开关电源纹波噪声那么大

4.如何解决开关电源纹波噪声

一、 定义

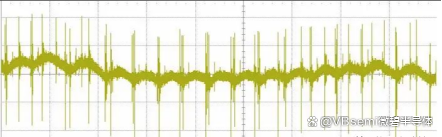

开关电源的纹波噪声：

在开关电源输出直流电压过程中，由于开关管的开关动作，产生了高频脉冲电流，这些电流通过输出电容器和电感器，产生了电压波动，从而在输出端产生交流电压，这种交流电压就是纹波噪声。

（图片来自网络）

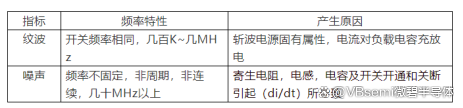

二、原因

从定义可以看出。开关电源的纹波噪声大多由于开关管的开关动作引起的，简单来说就是

当开关管开关时，会产生电流和电压的瞬间变化，这些变化会产生高频噪声，也就是纹波噪声。

开关纹波噪声产生的原因主要有两种：一是开关电源本身产生的;二是外界电磁场的干扰，也就是EMI，它通过辐射进入开关电源，或者通过电源线输入开关电源。

三、 为什么开关电源纹波噪声那么大

（图片来自网络）

纹波是输出直流电压的波动，与开关电源的开关动作有关。

情景：当开关管关闭时，电感储能并且电容放电，电流会减小。

这时电感中的磁场能量会转化为电容中的电能，随后电容电压上升，此时电容中的电能又转化为电感中的磁场能量，接着电感电流上升，于是不断重复这个过程。

这就形成了一个振荡回路，并产生了纹波噪声。

四、如何解决

降低纹波噪声的方法包括：

1.器件方面：使用高质量的电容和电感元器件（大容量），减小纹波电压的幅值。可采用低ESR的电容器，降低电容ESR，减小电容器内阻对滤波效果的影响。

2.滤波电路：采取多级滤波电路，如LC滤波器、RC滤波器等；增加滤波效果

3.稳定开关：采用线性稳压器，进一步稳定开关电源输出的直流电压，减小纹波噪声的幅值。

4. 采用合适的布局和接地方式：合适的布局和接地方式能有效减小开关电源输出端的电磁干扰和共模干扰。
