高端服務器與存儲合規審計系統的功率MOSFET選型分析

在數據中心與信息安全需求日益核心的背景下，高端服務器與存儲合規審計系統作為保障數據完整性、業務連續性與法規遵從性的關鍵設備，其電源系統的可靠性、功率密度及效率直接決定了系統的可用性、能耗與長期穩定運行。電源與備份電源管理系統是這些系統的“能量中樞與安全閘門”，負責為計算單元、存儲陣列、審計日誌專用模塊及關鍵冷卻風扇提供高效、精準且受控的電能轉換與路徑管理。功率MOSFET的選型，深刻影響著系統的轉換效率、熱性能、功率密度及在嚴苛工況下的故障耐受能力。本文針對高端服務器與存儲合規審計系統這一對可靠性、功率密度、散熱與智能管理要求極高的應用場景，深入分析關鍵功率節點的MOSFET選型考量，提供一套完整、優化的器件推薦方案。

核心要點速覽

• VBP110MR12 — PFC（功率因數校正）電路或高壓DC-DC主開關。

• VBGQA1802 — CPU/GPU VRM（電壓調節模塊）或大電流DC-DC同步整流下橋臂。

• VBL2201K — 高壓備份電源路徑管理與隔離切換。

推薦功率 MOSFET 參數對比表

MOSFET選型詳細分析

1. VBP110MR12 (N-MOS, 1000V, 12A, TO-247)

角色定位：PFC（功率因數校正）電路或高壓DC-DC主開關（適用於雙轉換在線式UPS或高壓直流輸入電源模塊）

技術深入分析：

電壓應力與超高可靠性：在240VAC/380VAC輸入或高壓直流母線（如400V HVDC）場景下，整流後或直接輸入的直流電壓峰值可達540V以上。考慮到嚴苛的電網環境、雷擊浪湧及冗餘電源系統的切換過沖，選擇1000V耐壓的VBP110MR12提供了遠超常規的電壓安全裕度（>85%），能絕對可靠地抵禦各種電壓尖峰與應力，確保為服務器核心硬件提供純淨、穩定的前端電源，滿足Tier IV數據中心對電源可靠性的極致要求。

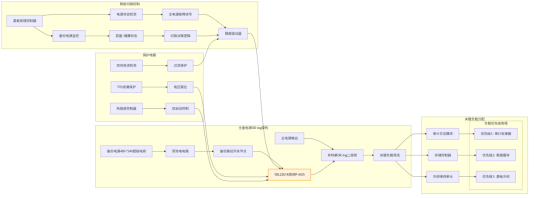

圖1: 高端服務器與存儲合規審計系統方案與適用功率器件型號分析推薦

能效與熱管理：採用Planar（平面）技術，在1000V超高耐壓下實現了880mΩ (@10V)的導通電阻。作為高壓側主開關，其穩健的技術特性確保了在高溫、連續滿載運行下的長期可靠性。TO-247封裝具備卓越的散熱能力，可安裝在大型散熱器上，配合系統級強制風冷，確保即使在55°C環境溫度下也能穩定工作。

系統集成：其12A的連續電流能力，足以勝任中功率電源模塊（500W-1500W）的高壓側需求，是實現高可靠性、冗餘前端電源設計的基石。

2. VBGQA1802 (N-MOS, 80V, 180A, DFN8(5X6))

角色定位：CPU/GPU VRM（電壓調節模塊）或大電流DC-DC同步整流下橋臂

擴展應用分析：

極致功率密度與效率核心：現代多核服務器CPU與GPU的VRM要求極高的電流輸出能力（數百安培）和快速的動態響應。80V耐壓的VBGQA1802完美適配12V輸入總線，並提供充足的電壓裕度。其核心價值在於SGT（屏蔽柵溝槽）技術帶來的革命性低阻特性：在10V驅動下Rds(on)低至1.9mΩ，配合高達180A的連續電流能力，能將同步整流的傳導損耗降至極低。

動態性能與空間節省：DFN8(5X6)封裝具有極低的寄生電感和優異的熱性能（底部散熱焊盤），專為高頻率（>500kHz）、大電流的多相併聯VRM設計。其極低的柵極電荷和輸出電容支持超快開關速度，優化了多相交錯拓撲的效率與瞬態響應，確保CPU在突發負載下的電壓穩定。該封裝實現了前所未有的功率密度，助力打造超緊湊的主板電源設計。

熱管理與可靠性：通過PCB大面積敷銅和內部導熱過孔直接散熱，能滿足高電流密度下的溫升控制。其卓越的FOM（品質因數）直接提升了整機電源效率，降低數據中心PUE值。

3. VBL2201K (P-MOS, -200V, -4A, TO-263)

角色定位：高壓備份電源路徑管理與隔離切換（如超級電容備份模塊、電池備份單元BBU的輸入/輸出隔離）

精細化電源與安全隔離管理：

高側智能切換與隔離：採用TO-263封裝的單路P溝道MOSFET，具有-200V的高耐壓能力。該器件可用於在高壓直流母線（如48V/54V備份總線）上進行高側電源路徑的智能切換與隔離，例如在主電源失效時，無縫切入超級電容或鋰電池備份電源，或在備份電源需要維護時將其安全隔離。

安全可靠的能源閘門：其-200V的高耐壓為48V/54V系統提供了超過3倍的電壓裕度，能可靠承受切換過程中的電壓反衝與浪湧。利用P-MOS作為高側開關，可由管理控制器通過隔離驅動器或簡單電平轉換進行控制，實現電氣隔離。適中的導通電阻（1800mΩ @10V）在備份路徑的較小電流（數安培級別）下產生的導通損耗可控，且TO-263封裝便於散熱設計。

系統容錯與審計保障：在合規審計系統中，確保日誌記錄模塊和關鍵控制器的供電不間斷至關重要。該MOSFET作為“能源開關”，可實現不同電源間的零毫秒級（配合驅動電路）或受控切換，保障審計數據在掉電瞬間的完整保存與持續寫入，滿足最高級別的數據完整性法規要求。

系統級設計與應用建議

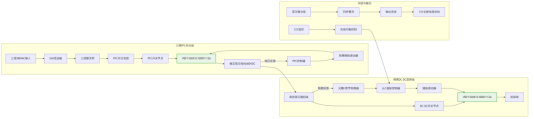

圖2: 高端服務器與存儲合規審計系統方案與適用功率器件型號分析推薦

驅動電路設計要點：

1. 超高圧側驅動 (VBP110MR12)：必須搭配專用高壓隔離柵極驅動器（如基於變壓器或電容隔離），確保驅動信號的完整性與安全性，並優化開關軌跡以降低損耗和EMI。

2. 大電流VRM驅動 (VBGQA1802)：由多相數字PWM控制器或專用DrMOS驅動，需精心設計柵極驅動迴路（包括柵極電阻與走線）以控制開關速度與振鈴，充分發揮其高頻性能。

3. 備份路徑開關 (VBL2201K)：驅動需考慮高壓隔離，可採用光耦或隔離驅動器進行控制。柵極需加入適當的RC網絡以提高抗dv/dt干擾能力，確保開關狀態穩定。

熱管理與EMC設計：

1. 分級熱設計：VBP110MR12需佈置在電源模塊獨立風道中並配備大型散熱器；VBGQA1802依賴主板多層PCB和可能的附加散熱片進行高效導熱；VBL2201K可根據電流大小選擇PCB敷銅散熱或小型散熱片。

2. EMI抑制：在VBP110MR12的開關節點需採用RC緩衝或鐵氧體磁珠抑制高頻振盪。VBGQA1802所在的VRM電路需採用多層板、緊湊功率迴路設計和輸入/輸出濾波陣列，以符合嚴格的服務器EMC標準。

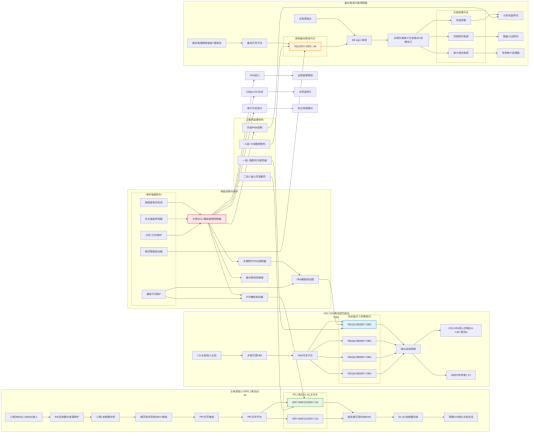

圖3: 高端服務器與存儲合規審計系統方案與適用功率器件型號分析推薦

可靠性增強措施：

1. 強化降額設計：高壓MOSFET (VBP110MR12) 工作電壓不超過額定值的70%；大電流MOSFET (VBGQA1802) 的電流需根據實際結溫（如110°C）並結合多相均流進行充分降額。

2. 多重保護電路：為VBL2201K控制的備份路徑增設雙向電流監測與熔斷保護，防止故障擴散。為VBGQA1802所在相位增加過流、過溫及相不平衡保護。

3. 浪湧與靜電防護：所有MOSFET的柵極必須配備TVS管和串聯電阻。在VBL2201K的源漏之間應並聯高壓TVS管，以吸收備份電源電感性能量釋放產生的浪湧。

在高端服務器與存儲合規審計系統的電源與備份電源系統設計中，功率MOSFET的選型是實現超高可靠性、高功率密度與智能能源管理的基石。本文推薦的三級MOSFET方案體現了穩健、高效與精準的設計理念：

核心價值體現在：

1. 全鏈路可靠性與效率兼顧：從前端超高耐壓輸入的絕對可靠隔離（VBP110MR12），到核心計算單元供電的極致高效與高密度（VBGQA1802），再到備份能源路徑的智能安全切換（VBL2201K），全方位保障系統7x24小時不間斷運行，並優化能源使用效率。

2. 智能化電源管理與數據完整性保障：高壓P-MOS實現了備份電源的受控接入與隔離，是構建無縫切換、支持審計日誌持續寫入的關鍵硬件，直接滿足合規性要求。

3. 超高功率密度與散熱優化：採用先進封裝和技術的器件（如DFN封裝的SGT MOS）允許在有限空間內部署更大功率的電源，適應服務器高密度化趨勢。

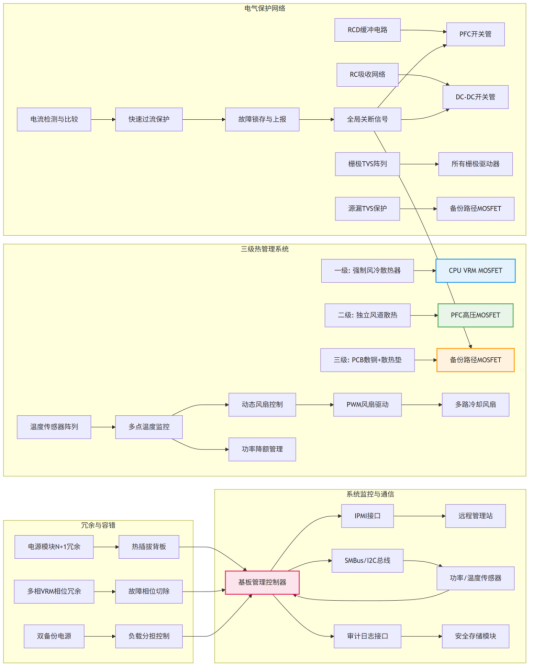

圖4: 高端服務器與存儲合規審計系統方案與適用功率器件型號分析推薦

4. 面向嚴苛環境的穩健性：充足的電壓/電流裕量、適合高溫環境的封裝以及針對性的保護，確保了系統在數據中心嚴苛工況下的長期壽命。

未來趨勢：

隨著服務器向更高算力、更高密度、更智能電源管理發展，功率器件選型將呈現以下趨勢：

1. 對48V母線架構的普及，推動對100V以下耐壓、超低Rds(on)的SGT/GaN器件的更大規模應用。

2. 集成電流採樣、溫度監控與數字接口的智能功率級（Smart Power Stage）在VRM中的全面採用。

3. 用於備份電源路徑管理的集成驅動與保護功能的智能開關模塊的需求增長。

本推薦方案為高端服務器與存儲合規審計系統提供了一個從主輸入、核心配電到備份切換的完整功率器件解決方案。工程師可根據具體的電源架構（如CRPS標準、48V直供）、散熱條件（液冷/風冷）與可靠性等級（如5個9）進行細化調整，以打造出滿足最嚴苛數據中心與合規要求的下一代硬件平臺。在數據驅動的時代，卓越的電源硬件設計是保障業務連續性與數據安全的終極物理基石。

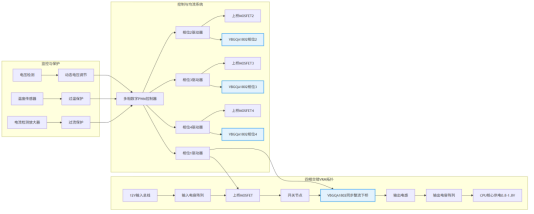

圖5: 高端服務器與存儲合規審計系統方案與適用功率器件型號分析推薦

常見問題（FAQ）

問：PFC 電路或高壓 DC-DC 主開關推薦哪款器件？

答：VBP110MR12（N-MOS, 1000V, 12A, TO-247）——選擇1000V耐壓提供了遠超常規的電壓安全裕度（>85%），能絕對可靠地抵禦各種電壓尖峰與應力。

問：CPU/GPU VRM 或大電流 DC-DC 同步整流下橋臂推薦哪款器件？

答：VBGQA1802（N-MOS, 80V, 180A, DFN8(5X6)）——SGT（屏蔽柵溝槽）技術在10V驅動下Rds(on)低至1.9mΩ，配合高達180A的連續電流能力。

問：高壓備份電源路徑管理與隔離切換推薦哪款器件？

答：VBL2201K（P-MOS, -200V, -4A, TO-263）——可用於在高壓直流母線（如48V/54V備份總線）上進行高側電源路徑的智能切換與隔離。
