高端服务器与存储合规审计系统的功率MOSFET选型分析

在数据中心与信息安全需求日益核心的背景下，高端服务器与存储合规审计系统作为保障数据完整性、业务连续性与法规遵从性的关键设备，其电源系统的可靠性、功率密度及效率直接决定了系统的可用性、能耗与长期稳定运行。电源与备份电源管理系统是这些系统的“能量中枢与安全闸门”，负责为计算单元、存储阵列、审计日志专用模块及关键冷却风扇提供高效、精准且受控的电能转换与路径管理。功率MOSFET的选型，深刻影响着系统的转换效率、热性能、功率密度及在严苛工况下的故障耐受能力。本文针对高端服务器与存储合规审计系统这一对可靠性、功率密度、散热与智能管理要求极高的应用场景，深入分析关键功率节点的MOSFET选型考量，提供一套完整、优化的器件推荐方案。

核心要点速览

• VBP110MR12 — PFC（功率因数校正）电路或高压DC-DC主开关。

• VBGQA1802 — CPU/GPU VRM（电压调节模块）或大电流DC-DC同步整流下桥臂。

• VBL2201K — 高压备份电源路径管理与隔离切换。

推荐功率 MOSFET 参数对比表

MOSFET选型详细分析

1. VBP110MR12 (N-MOS, 1000V, 12A, TO-247)

角色定位：PFC（功率因数校正）电路或高压DC-DC主开关（适用于双转换在线式UPS或高压直流输入电源模块）

技术深入分析：

电压应力与超高可靠性：在240VAC/380VAC输入或高压直流母线（如400V HVDC）场景下，整流后或直接输入的直流电压峰值可达540V以上。考虑到严苛的电网环境、雷击浪涌及冗余电源系统的切换过冲，选择1000V耐压的VBP110MR12提供了远超常规的电压安全裕度（>85%），能绝对可靠地抵御各种电压尖峰与应力，确保为服务器核心硬件提供纯净、稳定的前端电源，满足Tier IV数据中心对电源可靠性的极致要求。

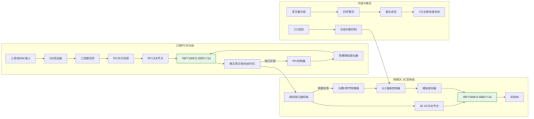

图1: 高端服务器与存储合规审计系统方案与适用功率器件型号分析推荐

能效与热管理：采用Planar（平面）技术，在1000V超高耐压下实现了880mΩ (@10V)的导通电阻。作为高压侧主开关，其稳健的技术特性确保了在高温、连续满载运行下的长期可靠性。TO-247封装具备卓越的散热能力，可安装在大型散热器上，配合系统级强制风冷，确保即使在55°C环境温度下也能稳定工作。

系统集成：其12A的连续电流能力，足以胜任中功率电源模块（500W-1500W）的高压侧需求，是实现高可靠性、冗余前端电源设计的基石。

2. VBGQA1802 (N-MOS, 80V, 180A, DFN8(5X6))

角色定位：CPU/GPU VRM（电压调节模块）或大电流DC-DC同步整流下桥臂

扩展应用分析：

极致功率密度与效率核心：现代多核服务器CPU与GPU的VRM要求极高的电流输出能力（数百安培）和快速的动态响应。80V耐压的VBGQA1802完美适配12V输入总线，并提供充足的电压裕度。其核心价值在于SGT（屏蔽栅沟槽）技术带来的革命性低阻特性：在10V驱动下Rds(on)低至1.9mΩ，配合高达180A的连续电流能力，能将同步整流的传导损耗降至极低。

动态性能与空间节省：DFN8(5X6)封装具有极低的寄生电感和优异的热性能（底部散热焊盘），专为高频率（>500kHz）、大电流的多相并联VRM设计。其极低的栅极电荷和输出电容支持超快开关速度，优化了多相交错拓扑的效率与瞬态响应，确保CPU在突发负载下的电压稳定。该封装实现了前所未有的功率密度，助力打造超紧凑的主板电源设计。

热管理与可靠性：通过PCB大面积敷铜和内部导热过孔直接散热，能满足高电流密度下的温升控制。其卓越的FOM（品质因数）直接提升了整机电源效率，降低数据中心PUE值。

3. VBL2201K (P-MOS, -200V, -4A, TO-263)

角色定位：高压备份电源路径管理与隔离切换（如超级电容备份模块、电池备份单元BBU的输入/输出隔离）

精细化电源与安全隔离管理：

高侧智能切换与隔离：采用TO-263封装的单路P沟道MOSFET，具有-200V的高耐压能力。该器件可用于在高压直流母线（如48V/54V备份总线）上进行高侧电源路径的智能切换与隔离，例如在主电源失效时，无缝切入超级电容或锂电池备份电源，或在备份电源需要维护时将其安全隔离。

安全可靠的能源闸门：其-200V的高耐压为48V/54V系统提供了超过3倍的电压裕度，能可靠承受切换过程中的电压反冲与浪涌。利用P-MOS作为高侧开关，可由管理控制器通过隔离驱动器或简单电平转换进行控制，实现电气隔离。适中的导通电阻（1800mΩ @10V）在备份路径的较小电流（数安培级别）下产生的导通损耗可控，且TO-263封装便于散热设计。

系统容错与审计保障：在合规审计系统中，确保日志记录模块和关键控制器的供电不间断至关重要。该MOSFET作为“能源开关”，可实现不同电源间的零毫秒级（配合驱动电路）或受控切换，保障审计数据在掉电瞬间的完整保存与持续写入，满足最高级别的数据完整性法规要求。

系统级设计与应用建议

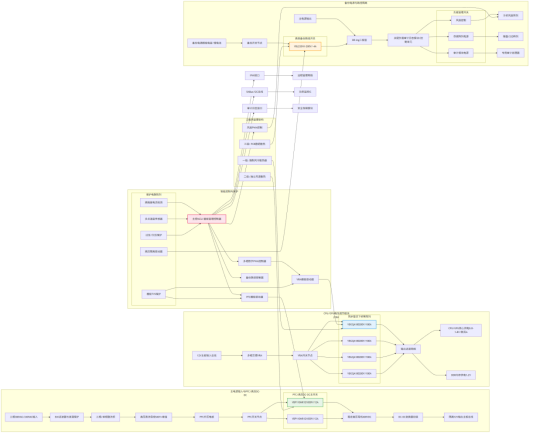

图2: 高端服务器与存储合规审计系统方案与适用功率器件型号分析推荐

驱动电路设计要点：

1. 超高圧侧驱动 (VBP110MR12)：必须搭配专用高压隔离栅极驱动器（如基于变压器或电容隔离），确保驱动信号的完整性与安全性，并优化开关轨迹以降低损耗和EMI。

2. 大电流VRM驱动 (VBGQA1802)：由多相数字PWM控制器或专用DrMOS驱动，需精心设计栅极驱动回路（包括栅极电阻与走线）以控制开关速度与振铃，充分发挥其高频性能。

3. 备份路径开关 (VBL2201K)：驱动需考虑高压隔离，可采用光耦或隔离驱动器进行控制。栅极需加入适当的RC网络以提高抗dv/dt干扰能力，确保开关状态稳定。

热管理与EMC设计：

1. 分级热设计：VBP110MR12需布置在电源模块独立风道中并配备大型散热器；VBGQA1802依赖主板多层PCB和可能的附加散热片进行高效导热；VBL2201K可根据电流大小选择PCB敷铜散热或小型散热片。

2. EMI抑制：在VBP110MR12的开关节点需采用RC缓冲或铁氧体磁珠抑制高频振荡。VBGQA1802所在的VRM电路需采用多层板、紧凑功率回路设计和输入/输出滤波阵列，以符合严格的服务器EMC标准。

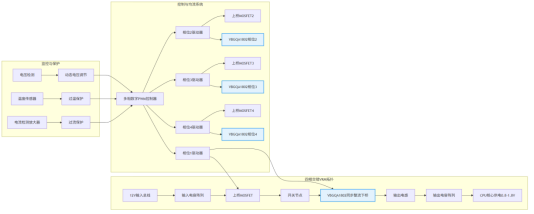

图3: 高端服务器与存储合规审计系统方案与适用功率器件型号分析推荐

可靠性增强措施：

1. 强化降额设计：高压MOSFET (VBP110MR12) 工作电压不超过额定值的70%；大电流MOSFET (VBGQA1802) 的电流需根据实际结温（如110°C）并结合多相均流进行充分降额。

2. 多重保护电路：为VBL2201K控制的备份路径增设双向电流监测与熔断保护，防止故障扩散。为VBGQA1802所在相位增加过流、过温及相不平衡保护。

3. 浪涌与静电防护：所有MOSFET的栅极必须配备TVS管和串联电阻。在VBL2201K的源漏之间应并联高压TVS管，以吸收备份电源电感性能量释放产生的浪涌。

在高端服务器与存储合规审计系统的电源与备份电源系统设计中，功率MOSFET的选型是实现超高可靠性、高功率密度与智能能源管理的基石。本文推荐的三级MOSFET方案体现了稳健、高效与精准的设计理念：

核心价值体现在：

1. 全链路可靠性与效率兼顾：从前端超高耐压输入的绝对可靠隔离（VBP110MR12），到核心计算单元供电的极致高效与高密度（VBGQA1802），再到备份能源路径的智能安全切换（VBL2201K），全方位保障系统7x24小时不间断运行，并优化能源使用效率。

2. 智能化电源管理与数据完整性保障：高压P-MOS实现了备份电源的受控接入与隔离，是构建无缝切换、支持审计日志持续写入的关键硬件，直接满足合规性要求。

3. 超高功率密度与散热优化：采用先进封装和技术的器件（如DFN封装的SGT MOS）允许在有限空间内部署更大功率的电源，适应服务器高密度化趋势。

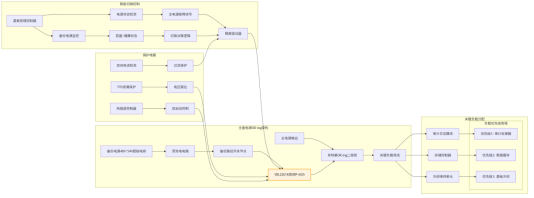

图4: 高端服务器与存储合规审计系统方案与适用功率器件型号分析推荐

4. 面向严苛环境的稳健性：充足的电压/电流裕量、适合高温环境的封装以及针对性的保护，确保了系统在数据中心严苛工况下的长期寿命。

未来趋势：

随着服务器向更高算力、更高密度、更智能电源管理发展，功率器件选型将呈现以下趋势：

1. 对48V母线架构的普及，推动对100V以下耐压、超低Rds(on)的SGT/GaN器件的更大规模应用。

2. 集成电流采样、温度监控与数字接口的智能功率级（Smart Power Stage）在VRM中的全面采用。

3. 用于备份电源路径管理的集成驱动与保护功能的智能开关模块的需求增长。

本推荐方案为高端服务器与存储合规审计系统提供了一个从主输入、核心配电到备份切换的完整功率器件解决方案。工程师可根据具体的电源架构（如CRPS标准、48V直供）、散热条件（液冷/风冷）与可靠性等级（如5个9）进行细化调整，以打造出满足最严苛数据中心与合规要求的下一代硬件平台。在数据驱动的时代，卓越的电源硬件设计是保障业务连续性与数据安全的终极物理基石。

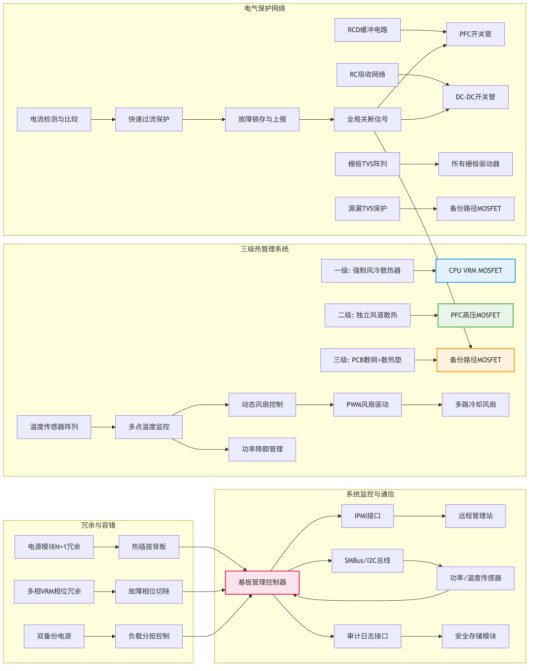

图5: 高端服务器与存储合规审计系统方案与适用功率器件型号分析推荐

常见问题（FAQ）

问：PFC 电路或高压 DC-DC 主开关推荐哪款器件？

答：VBP110MR12（N-MOS, 1000V, 12A, TO-247）——选择1000V耐压提供了远超常规的电压安全裕度（>85%），能绝对可靠地抵御各种电压尖峰与应力。

问：CPU/GPU VRM 或大电流 DC-DC 同步整流下桥臂推荐哪款器件？

答：VBGQA1802（N-MOS, 80V, 180A, DFN8(5X6)）——SGT（屏蔽栅沟槽）技术在10V驱动下Rds(on)低至1.9mΩ，配合高达180A的连续电流能力。

问：高压备份电源路径管理与隔离切换推荐哪款器件？

答：VBL2201K（P-MOS, -200V, -4A, TO-263）——可用于在高压直流母线（如48V/54V备份总线）上进行高侧电源路径的智能切换与隔离。
