高端服务器电源功率链路优化：基于PFC、DC-DC与负载管理的MOSFET精准选型

前言：构筑数字世界的“能量基石”——论服务器功率器件选型的系统思维

在数据中心算力需求爆炸式增长的今天，一台卓越的高端服务器，不仅是顶级CPU、GPU与高速互连的集成，更是一部精密运行的电能转换“机器”。其核心性能——极高的功率密度、超高的转换效率、稳定可靠的7x24小时运行，最终都深深根植于一个常被忽视却至关重要的底层模块：功率转换与管理系统。

本文以系统化、协同化的设计思维，深入剖析高端服务器电源在功率路径上的核心挑战：如何在满足99%+白金效率、超高可靠性、严苛散热和功率密度约束下，为PFC级、DC-DC级及关键负载点（POL）这三个关键节点，甄选出最优的功率MOSFET组合。

核心要点速览

• VBL16R25SFD — 交错并联PFC/图腾柱PFC主开关。

• VBE1158N — 12V/48V转1.xV DC-DC同步整流下管。

• VBA2317A — 多路板载电源智能开关。

推荐功率 MOSFET 参数对比表

一、 精选器件组合与应用角色深度解析

1. 前端高效整流：VBL16R25SFD (600V, 25A, TO-263) —— 交错并联PFC/图腾柱PFC主开关

核心定位与拓扑深化：专为高效、高功率密度PFC级设计。其采用SJ_Multi-EPI技术，具有120mΩ @10V的低导通电阻，适用于追求99%+效率的图腾柱无桥PFC或交错并联PFC拓扑。600V耐压为通用输入范围提供充足裕量，TO-263封装利于散热和功率密度提升。

关键技术参数剖析：

动态性能：需特别关注其Qg和Coss（输出电容）。在高频软开关拓扑（如图腾柱PFC）中，较低的Coss有助于降低开关损耗，实现更高频率运行，从而缩小磁性元件体积。

图1: 高端服务器方案功率器件型号推荐

体二极管特性：SJ技术提供快速且软恢复的体二极管，对于CrM或CCM模式下的换流至关重要，能减少反向恢复损耗和EMI噪声。

选型权衡：相较于传统Planar MOSFET，其在导通损耗和开关损耗间取得更优平衡，是实现高效率PFC级的“效能核心”。

2. 核心电压转换：VBE1158N (150V, 25.4A, TO-252) —— 12V/48V转1.xV DC-DC同步整流下管

核心定位与系统收益：作为服务器主板CPU/GPU供电VRM或总线转换器（如48V转12V）的同步整流管。其极低的74mΩ @10V Rds(on)直接决定了次级侧的通态损耗。在数百安培的负载电流下，更低的导通损耗意味着：

- 极高的转换效率：直接贡献于系统能效PUE值。

- 极低的温升：允许更高电流输出或更紧凑的散热设计，提升功率密度。

- 优异的动态响应：Trench技术通常具有较低的栅极电荷，有利于高频开关。

驱动设计要点：需搭配高性能、大电流的多相控制器和驱动器，确保快速开关以降低开关损耗，同时需精细布局以最小化功率回路寄生电感。

3. 智能负载管理：VBA2317A (Dual -30V, -9A, SOP8) —— 多路板载电源智能开关

核心定位与系统集成优势：集成双P-MOSFET，是服务器板卡（如硬盘背板、PCIe卡、风扇模块）实现电源序列控制、负载热插拔管理和故障隔离的关键硬件。其低至17mΩ @10V的导通电阻确保极低的开关压降。

应用举例：用于NVMe硬盘簇的独立上电控制；或对冗余风扇模块进行分时功率管理。

PCB设计价值：SOP8封装极大节省空间，简化多路电源的布局布线，提升电源路径的可靠性与可维护性。

P沟道选型原因：作为高侧开关，可由板载管理控制器（BMC）或CPLD的GPIO直接高效控制，无需额外的电平移位或驱动电路，简化设计并提高可靠性。

二、 系统集成设计与关键考量拓展

1. 拓扑、驱动与控制闭环

PFC与数字控制协同：VBL16R25SFD需由高性能数字PFC控制器驱动，实现自适应频率控制和最优效率追踪，其状态可被监控并上报至系统管理界面。

DC-DC的多相精准控制：VBE1158N作为多相Buck转换器的同步整流管，其开关时序需与上管精确互补，由驱动器严格控制死区时间，以最大化效率并防止直通。

智能开关的管理集成：VBA2317A的使能端应由BMC或硬件时序电路控制，实现符合PCIe、CPLI等规范的上下电序列，并可集成电流检测功能实现过流保护。

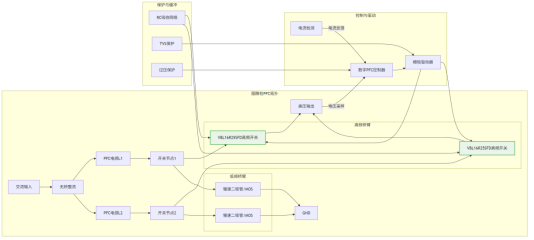

图2: 高端服务器方案功率器件型号推荐

2. 分层式热管理策略

一级热源（强制冷却）：VBE1158N是CPU/GPU VRM的热量焦点，必须采用高性能散热片，并利用系统强制风冷或冷板液冷直接散热。

二级热源（混合冷却）：VBL16R25SFD在PFC电路中，需通过PCB大面积敷铜和过孔阵列将热量传导至系统散热风道或机壳。

三级热源（自然/风道冷却）：VBA2317A及其控制电路，依靠良好的PCB热设计和系统气流即可满足散热需求。

3. 可靠性加固的工程细节

电气应力防护：

VBL16R25SFD：在高压开关节点需采用RC吸收或钳位电路，抑制电压尖峰和振铃。

VBE1158N：在同步Buck拓扑中，需优化布局以最小化开关节点寄生电感，防止关断电压过冲。

栅极保护深化：所有MOSFET栅极需采用适当的电阻、TVS进行保护，防止Vgs因耦合或干扰而过压。对于多相控制器驱动的VBE1158N，需确保驱动环路稳定。

降额实践：

图3: 高端服务器方案功率器件型号推荐

电压降额：确保VBL16R25SFD在最高输入及瞬态下Vds应力低于480V（600V的80%）。

电流与温度降额：根据VBE1158N的SOA曲线和实际工作结温，对电流能力进行充分降额，以应对CPU/GPU的瞬时高峰负载（如Turbo Boost）。

三、 方案优势与竞品对比的量化视角

效率提升可量化：在1kW级PFC阶段，采用VBL16R25SFD相较于普通MOSFET，可将导通损耗降低30%以上，助力实现钛金能效标准。

功率密度提升可量化：VBE1158N的低Rds(on)和TO-252封装，允许设计更紧凑、电流密度更高的多相VRM，每相可支持更大电流，减少相数或缩小PCB面积。

系统管理与可靠性提升：采用集成化的VBA2317A进行负载管理，简化了电源序列设计，提高了故障隔离能力，降低了系统宕机风险，提升了平均无故障时间（MTBF）。

四、 总结与前瞻

本方案为高端服务器电源及主板供电提供了一套从AC输入到低压大电流POL的完整、优化功率链路。其精髓在于“精准匹配、分级优化”：

PFC级重“高效与密度”：采用先进SJ MOSFET，追求极限效率以适应严苛的数据中心PUE要求。

DC-DC级重“极低损耗与高频”：在核心电压转换点投入资源，以应对CPU/GPU数百安培的瞬态负载。

负载管理级重“集成与智能”：通过芯片级集成，实现复杂的电源管理策略，保障系统稳定与可靠。

未来演进方向：

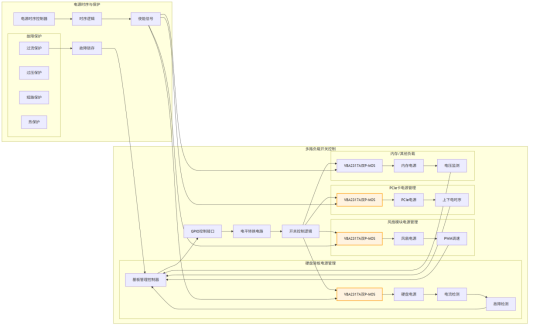

图4: 高端服务器方案功率器件型号推荐

更高集成度：采用集成驱动和保护功能的智能功率级（SPS）或DrMOS，进一步简化VRM设计，提升动态响应。

宽禁带器件应用：在追求极致效率的PFC级，可采用GaN HEMT实现MHz级开关频率；在48V转负载点场景，评估使用SiC MOSFET以进一步提升效率和功率密度。

工程师可基于此框架，结合具体服务器的功率等级（如2kW vs 5kW）、输入制式（AC 230V vs HVDC 380V）、目标能效（钛金 vs 白金）及散热条件（风冷 vs 液冷）进行细化和调整，从而设计出满足下一代数据中心需求的顶尖服务器电源解决方案。

常见问题（FAQ）

问：PFC 级主开关推荐哪款器件？

答：VBL16R25SFD（600V, 25A, TO-263）——采用SJ_Multi-EPI技术，具有120mΩ @10V的低导通电阻，适用于追求99%+效率的图腾柱无桥PFC或交错并联PFC拓扑。

问：12V/48V 转 1.xV DC-DC 同步整流下管推荐哪款器件？

答：VBE1158N（150V, 25.4A, TO-252）——其极低的74mΩ @10V Rds(on)直接决定了次级侧的通态损耗。

问：多路板载电源智能开关推荐哪款器件？

答：VBA2317A（Dual -30V, -9A, SOP8）——集成双P-MOSFET，是服务器板卡实现电源序列控制、负载热插拔管理和故障隔离的关键硬件。
