AI服務器虛擬化安全系統功率鏈路優化：基於冗餘電源、高密度計算與精準功耗管理的MOSFET精準選型

前言：構築虛擬化安全的“能量防線”——論功率器件在關鍵基礎設施中的系統思維

在數據中心算力爆發與虛擬化深度演進的今天，一套卓越的AI服務器虛擬化安全系統，不僅是軟件定義邊界與硬件信任根的融合，更是一套對電能質量、轉換效率與動態響應極為苛刻的精密“能量堡壘”。其核心使命——為高密度AI計算提供純淨、不間斷的電力，對關鍵安全負載實現毫秒級功耗調控，並確保在極端負載下的絕對可靠，最終都依賴於一個堅實且智能的底層功率硬件平臺。

本文以高可靠、高效率、高功率密度為設計導向，深入剖析AI服務器安全系統在功率路徑上的核心挑戰：如何在滿足冗餘備份、高效散熱、精確負載管理及嚴苛空間限制的多重約束下，為服務器冗餘電源模塊、PCIe安全加速卡供電及關鍵芯片的精準功耗管理這三個核心節點，甄選出最優的功率MOSFET組合。

在AI服務器虛擬化安全系統的設計中，功率鏈路的穩定性與效率是保障安全服務永不掉線的物理基石。本文基於對冗餘設計、動態響應、熱密度管理與系統總擁有成本（TCO）的綜合考量，從器件庫中甄選出三款關鍵功率器件，構建了一套層次分明、優勢互補的功率解決方案。

核心要點速覽

• VBM15R07S — 服務器冗餘電源PFC/初級側開關。

• VBGQF1405 — PCIe安全加速卡/GPU輔助供電POL（點負載）開關。

• VBGQA2305 — 關鍵芯片（如BMC、TPM）的智能功耗管理與隔離開關。

推薦功率 MOSFET 參數對比表

一、 精選器件組合與應用角色深度解析

1. 冗餘基石：VBM15R07S (500V, 7A, TO-220) —— 服務器冗餘電源PFC/初級側開關

核心定位與拓撲深化：適用於服務器CRPS冗餘電源模塊中的主動式PFC及LLC諧振拓撲初級側。500V耐壓完美匹配400V直流母線系統，並提供充足裕量應對電網波動。其採用SJ_Multi-EPI技術，在550mΩ的Rds(on)下實現了開關特性與導通損耗的良好平衡，特別適合在中等功率（800W-1500W）冗餘電源單元中追求高性價比與高可靠性的需求。

關鍵技術參數剖析：

動態性能：需關注其Qg與Coss（輸出電容）。適中的Qg有利於優化驅動設計，在LLC拓撲中，較低的Coss有助於減少開關損耗，提升輕載效率。

可靠性考量：TO-220封裝成熟可靠，便於安裝散熱器，滿足電源模塊對長期無故障運行（MTBF）的嚴苛要求。

選型權衡：相較於Rds(on)更低的型號（成本顯著增加），或耐壓更高的型號（動態性能可能下降），此款是在服務器電源的可靠性、效率與成本三角中尋得的“黃金平衡點”。

2. 算力護衛：VBGQF1405 (40V, 60A, DFN8(3x3)) —— PCIe安全加速卡/GPU輔助供電POL（點負載）開關

核心定位與系統收益：作為為PCIe插槽上的安全加密卡、AI加速卡或GPU提供核心電壓的高頻同步整流下管或負載點（POL）轉換器的主開關。其極低的4.2mΩ Rds(on)（@10V）與60A連續電流能力，直接決定了高密度計算卡供電鏈路的效率和電流輸送能力。

驅動設計要點：採用SGT技術，開關速度快，輸入電容需匹配高性能、高帶寬的多相PWM控制器與DrMOS，以實現對AI計算負載瞬態電流（高達數百A/μs）的快速、精準響應。其DFN8(3x3)超薄封裝是實現緊湊型PCIe卡設計的關鍵，必須配合精良的PCB散熱設計。

3. 精準管家：VBGQA2305 (Dual -30V, -90A, DFN8(5x6)) —— 關鍵芯片（如BMC、TPM）的智能功耗管理與隔離開關

核心定位與系統集成優勢：雙P-MOS集成封裝是實現服務器板級“細粒度”功耗管理與安全隔離的硬件利器。其極低的5.1mΩ Rds(on)（@10V）和高達-90A的電流能力，可輕鬆應對基板管理控制器（BMC）、可信平臺模塊（TPM）或其他安全協處理器供電路徑的開關與控制。

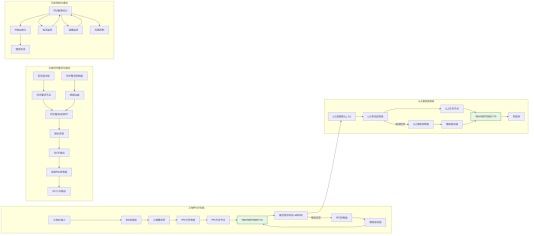

圖1: AI服務器虛擬化安全系統方案與適用功率器件型號分析推薦

應用舉例：可實現特定安全功能模塊的深度睡眠與快速喚醒，或在檢測到物理入侵或固件異常時，通過硬件級斷電實現瞬時隔離，增強系統安全性。

P溝道選型原因：作為高側開關，可由BMC或複雜可編程邏輯器件（CPLD）的GPIO直接高效控制，無需額外自舉電路，簡化了高可靠性主板的設計。極低的導通壓降確保了供電路徑上的最小損耗。

二、 系統集成設計與關鍵考量拓展

1. 拓撲、驅動與控制閉環

冗餘電源協同：VBM15R07S所在的PFC/LLC電路需與數字控制器（如DSP）深度配合，實現高效率與優異的動態負載響應，並通過PMBus接口向BMC彙報實時狀態。

高速負載響應：VBGQF1405作為多相VRM的一部分，其開關時序必須與控制器和上管嚴格同步，以最小化電流紋波，滿足CPU/GPU/加速芯片的嚴格電壓容限（如±1%）。

智能功耗管理閉環：VBGQA2305的開關狀態應納入BMC的功耗策略引擎，實現基於負載預測、溫度閾值或安全策略的自動化、精細化功耗控制。

2. 分層式熱管理策略

一級熱源（強制風冷/液冷）：VBGQF1405雖封裝小巧，但位於計算熱點區域，必須依靠PCIe卡上的強制氣流或服務器系統級強勁風道進行散熱。PCB需採用多層銅箔、多過孔設計以導散熱。

二級熱源（強制風冷）：VBM15R07S位於電源模塊內部，依靠模塊內部專用風扇進行冷卻。其散熱器設計需與模塊整體風道和熱仿真緊密結合。

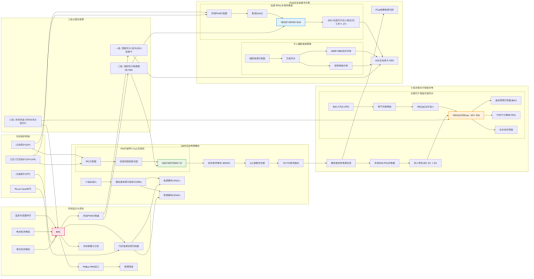

圖2: AI服務器虛擬化安全系統方案與適用功率器件型號分析推薦

三級熱源（自然對流/系統風道）：VBGQA2305通常位於主板供電區域，依靠服務器系統主風道的殘餘氣流和主板大面積電源層進行散熱。

3. 可靠性加固的工程細節

電氣應力防護：

VBM15R07S：在LLC拓撲中，需優化諧振網絡參數以限制漏感引起的電壓尖峰，確保Vds應力在安全降額範圍內。

瞬態負載防護：為VBGQF1405所在的多相VRM配置精確的過流保護（OCP）和過溫保護（OTP），防止加速卡計算負載突變或短路導致器件損壞。

柵極與靜電防護：對VBGQA2305等直接由邏輯芯片控制的MOSFET，必須在柵極施加ESD保護器件和適當的RC濾波，防止BMC/CPLD上電瞬態或異常導致的誤觸發或損壞。

降額實踐：

電壓降額：VBM15R07S在最高輸入和異常條件下，Vds應力應低於400V（500V的80%）。

電流與溫度降額：VBGQF1405需根據實際PCB銅箔溫度（Tj）和負載的瞬態電流特性，從其SOA曲線確定安全操作邊界，確保在AI負載峰值下仍有餘量。

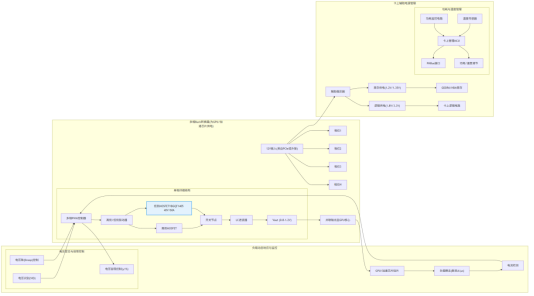

圖3: AI服務器虛擬化安全系統方案與適用功率器件型號分析推薦

三、 方案優勢與競品對比的量化視角

效率提升可量化：在安全加速卡VRM中，採用VBGQF1405這類低至4.2mΩ的器件，相較於通用10mΩ級別MOSFET，可將單相導通損耗降低超過50%，直接提升卡級能效，降低散熱壓力。

空間與可靠性提升可量化：使用一顆VBGQA2305替代兩顆分立P-MOSFET管理關鍵芯片供電，節省了寶貴的主板空間，減少了連接點，提升了供電路徑的可靠性，符合服務器主板高密高可靠的設計哲學。

系統級TCO優化：精選的VBM15R07S在保證冗餘電源效率與可靠性的同時，控制了單模塊成本，有助於降低大規模數據中心部署的總體擁有成本。

四、 總結與前瞻

本方案為AI服務器虛擬化安全系統提供了一套從交流輸入冗餘轉換、到高密度計算卡精準供電、再到關鍵芯片智能功耗管理的完整、優化功率鏈路。其精髓在於 “可靠為先、效率為要、智能管控”：

冗餘電源級重“穩健可靠”：在嚴苛的服務器環境中尋求性能與成本的極致平衡。

計算供電級重“高效密度”：為瞬息萬變的AI算力負載提供高效、緊湊的電流輸送通道。

芯片管理級重“智能集成”：通過高集成度器件實現硬件級的安全與功耗精細化管理。

未來演進方向：

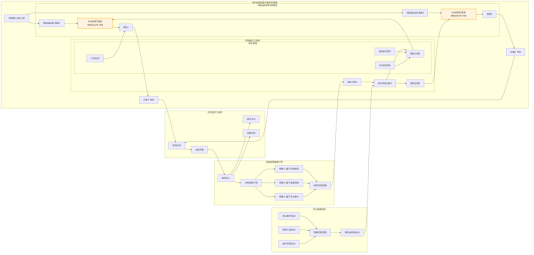

圖4: AI服務器虛擬化安全系統方案與適用功率器件型號分析推薦

更高集成度與數字化：採用集成驅動、保護與溫度監測的智能功率級（Smart Power Stage），或數字多相控制器，實現更高頻、更智能的供電管理。

寬禁帶器件應用：在追求極致效率的鈦金級冗餘電源中，評估GaN器件用於PFC級；在超高功率密度GPU/加速卡供電中，評估使用集成DrMOS與SGT MOSFET的方案，以應對未來更高算力芯片的供電挑戰。

工程師可基於此框架，結合具體服務器的功率等級（如2U/4U）、散熱設計（風冷/液冷）、安全加速卡的具體規格及數據中心能效（PUE）目標進行細化和調整，從而構建出支撐虛擬化安全服務永續運行的硬件能量基石。

常見問題（FAQ）

問：服務器冗餘電源的 PFC/初級側開關推薦哪款器件？

答：VBM15R07S（500V, 7A, TO-220）——適用於服務器CRPS冗餘電源模塊中的主動式PFC及LLC諧振拓撲初級側，500V耐壓完美匹配400V直流母線系統。

問：PCIe 安全加速卡 / GPU 輔助供電的 POL 開關推薦哪款器件？

答：VBGQF1405（40V, 60A, DFN8(3x3)）——其極低的4.2mΩ Rds(on)（@10V）與60A連續電流能力，直接決定了高密度計算卡供電鏈路的效率和電流輸送能力。

問：關鍵芯片（如 BMC、TPM）的功耗管理與隔離開關推薦哪款器件？

答：VBGQA2305（Dual -30V, -90A, DFN8(5x6)）——雙P-MOS集成封裝是實現服務器板級“細粒度”功耗管理與安全隔離的硬件利器
