AI服务器虚拟化安全系统功率链路优化：基于冗余电源、高密度计算与精准功耗管理的MOSFET精准选型推荐

前言：构筑虚拟化安全的“能量防线”——论功率器件在关键基础设施中的系统思维

在数据中心算力爆发与虚拟化深度演进的今天，一套卓越的AI服务器虚拟化安全系统，不仅是软件定义边界与硬件信任根的融合，更是一套对电能质量、转换效率与动态响应极为苛刻的精密“能量堡垒”。其核心使命——为高密度AI计算提供纯净、不间断的电力，对关键安全负载实现毫秒级功耗调控，并确保在极端负载下的绝对可靠，最终都依赖于一个坚实且智能的底层功率硬件平台。

本文以高可靠、高效率、高功率密度为设计导向，深入剖析AI服务器安全系统在功率路径上的核心挑战：如何在满足冗余备份、高效散热、精确负载管理及严苛空间限制的多重约束下，为服务器冗余电源模块、PCIe安全加速卡供电及关键芯片的精准功耗管理这三个核心节点，甄选出最优的功率MOSFET组合。

在AI服务器虚拟化安全系统的设计中，功率链路的稳定性与效率是保障安全服务永不掉线的物理基石。本文基于对冗余设计、动态响应、热密度管理与系统总拥有成本（TCO）的综合考量，从器件库中甄选出三款关键功率器件，构建了一套层次分明、优势互补的功率解决方案。

核心要点速览

• VBM15R07S — 服务器冗余电源PFC/初级侧开关。

• VBGQF1405 — PCIe安全加速卡/GPU辅助供电POL（点负载）开关。

• VBGQA2305 — 关键芯片（如BMC、TPM）的智能功耗管理与隔离开关。

推荐功率 MOSFET 参数对比表

一、 精选器件组合与应用角色深度解析

1. 冗余基石：VBM15R07S (500V, 7A, TO-220) —— 服务器冗余电源PFC/初级侧开关

核心定位与拓扑深化：适用于服务器CRPS冗余电源模块中的主动式PFC及LLC谐振拓扑初级侧。500V耐压完美匹配400V直流母线系统，并提供充足裕量应对电网波动。其采用SJ_Multi-EPI技术，在550mΩ的Rds(on)下实现了开关特性与导通损耗的良好平衡，特别适合在中等功率（800W-1500W）冗余电源单元中追求高性价比与高可靠性的需求。

关键技术参数剖析：

动态性能：需关注其Qg与Coss（输出电容）。适中的Qg有利于优化驱动设计，在LLC拓扑中，较低的Coss有助于减少开关损耗，提升轻载效率。

可靠性考量：TO-220封装成熟可靠，便于安装散热器，满足电源模块对长期无故障运行（MTBF）的严苛要求。

选型权衡：相较于Rds(on)更低的型号（成本显著增加），或耐压更高的型号（动态性能可能下降），此款是在服务器电源的可靠性、效率与成本三角中寻得的“黄金平衡点”。

2. 算力护卫：VBGQF1405 (40V, 60A, DFN8(3x3)) —— PCIe安全加速卡/GPU辅助供电POL（点负载）开关

核心定位与系统收益：作为为PCIe插槽上的安全加密卡、AI加速卡或GPU提供核心电压的高频同步整流下管或负载点（POL）转换器的主开关。其极低的4.2mΩ Rds(on)（@10V）与60A连续电流能力，直接决定了高密度计算卡供电链路的效率和电流输送能力。

驱动设计要点：采用SGT技术，开关速度快，输入电容需匹配高性能、高带宽的多相PWM控制器与DrMOS，以实现对AI计算负载瞬态电流（高达数百A/μs）的快速、精准响应。其DFN8(3x3)超薄封装是实现紧凑型PCIe卡设计的关键，必须配合精良的PCB散热设计。

3. 精准管家：VBGQA2305 (Dual -30V, -90A, DFN8(5x6)) —— 关键芯片（如BMC、TPM）的智能功耗管理与隔离开关

核心定位与系统集成优势：双P-MOS集成封装是实现服务器板级“细粒度”功耗管理与安全隔离的硬件利器。其极低的5.1mΩ Rds(on)（@10V）和高达-90A的电流能力，可轻松应对基板管理控制器（BMC）、可信平台模块（TPM）或其他安全协处理器供电路径的开关与控制。

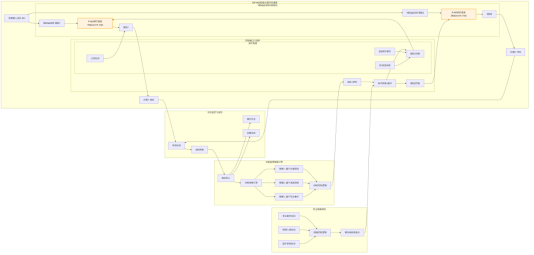

图1: AI服务器虚拟化安全系统方案与适用功率器件型号分析推荐

应用举例：可实现特定安全功能模块的深度睡眠与快速唤醒，或在检测到物理入侵或固件异常时，通过硬件级断电实现瞬时隔离，增强系统安全性。

P沟道选型原因：作为高侧开关，可由BMC或复杂可编程逻辑器件（CPLD）的GPIO直接高效控制，无需额外自举电路，简化了高可靠性主板的设计。极低的导通压降确保了供电路径上的最小损耗。

二、 系统集成设计与关键考量拓展

1. 拓扑、驱动与控制闭环

冗余电源协同：VBM15R07S所在的PFC/LLC电路需与数字控制器（如DSP）深度配合，实现高效率与优异的动态负载响应，并通过PMBus接口向BMC汇报实时状态。

高速负载响应：VBGQF1405作为多相VRM的一部分，其开关时序必须与控制器和上管严格同步，以最小化电流纹波，满足CPU/GPU/加速芯片的严格电压容限（如±1%）。

智能功耗管理闭环：VBGQA2305的开关状态应纳入BMC的功耗策略引擎，实现基于负载预测、温度阈值或安全策略的自动化、精细化功耗控制。

2. 分层式热管理策略

一级热源（强制风冷/液冷）：VBGQF1405虽封装小巧，但位于计算热点区域，必须依靠PCIe卡上的强制气流或服务器系统级强劲风道进行散热。PCB需采用多层铜箔、多过孔设计以导散热。

二级热源（强制风冷）：VBM15R07S位于电源模块内部，依靠模块内部专用风扇进行冷却。其散热器设计需与模块整体风道和热仿真紧密结合。

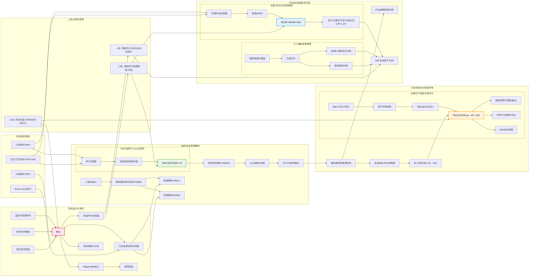

图2: AI服务器虚拟化安全系统方案与适用功率器件型号分析推荐

三级热源（自然对流/系统风道）：VBGQA2305通常位于主板供电区域，依靠服务器系统主风道的残余气流和主板大面积电源层进行散热。

3. 可靠性加固的工程细节

电气应力防护：

VBM15R07S：在LLC拓扑中，需优化谐振网络参数以限制漏感引起的电压尖峰，确保Vds应力在安全降额范围内。

瞬态负载防护：为VBGQF1405所在的多相VRM配置精确的过流保护（OCP）和过温保护（OTP），防止加速卡计算负载突变或短路导致器件损坏。

栅极与静电防护：对VBGQA2305等直接由逻辑芯片控制的MOSFET，必须在栅极施加ESD保护器件和适当的RC滤波，防止BMC/CPLD上电瞬态或异常导致的误触发或损坏。

降额实践：

电压降额：VBM15R07S在最高输入和异常条件下，Vds应力应低于400V（500V的80%）。

电流与温度降额：VBGQF1405需根据实际PCB铜箔温度（Tj）和负载的瞬态电流特性，从其SOA曲线确定安全操作边界，确保在AI负载峰值下仍有余量。

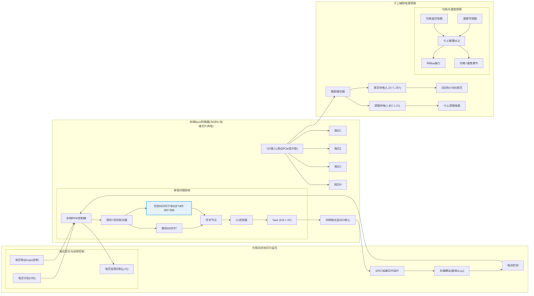

图3: AI服务器虚拟化安全系统方案与适用功率器件型号分析推荐

三、 方案优势与竞品对比的量化视角

效率提升可量化：在安全加速卡VRM中，采用VBGQF1405这类低至4.2mΩ的器件，相较于通用10mΩ级别MOSFET，可将单相导通损耗降低超过50%，直接提升卡级能效，降低散热压力。

空间与可靠性提升可量化：使用一颗VBGQA2305替代两颗分立P-MOSFET管理关键芯片供电，节省了宝贵的主板空间，减少了连接点，提升了供电路径的可靠性，符合服务器主板高密高可靠的设计哲学。

系统级TCO优化：精选的VBM15R07S在保证冗余电源效率与可靠性的同时，控制了单模块成本，有助于降低大规模数据中心部署的总体拥有成本。

四、 总结与前瞻

本方案为AI服务器虚拟化安全系统提供了一套从交流输入冗余转换、到高密度计算卡精准供电、再到关键芯片智能功耗管理的完整、优化功率链路。其精髓在于 “可靠为先、效率为要、智能管控”：

冗余电源级重“稳健可靠”：在严苛的服务器环境中寻求性能与成本的极致平衡。

计算供电级重“高效密度”：为瞬息万变的AI算力负载提供高效、紧凑的电流输送通道。

芯片管理级重“智能集成”：通过高集成度器件实现硬件级的安全与功耗精细化管理。

未来演进方向：

图4: AI服务器虚拟化安全系统方案与适用功率器件型号分析推荐

更高集成度与数字化：采用集成驱动、保护与温度监测的智能功率级（Smart Power Stage），或数字多相控制器，实现更高频、更智能的供电管理。

宽禁带器件应用：在追求极致效率的钛金级冗余电源中，评估GaN器件用于PFC级；在超高功率密度GPU/加速卡供电中，评估使用集成DrMOS与SGT MOSFET的方案，以应对未来更高算力芯片的供电挑战。

工程师可基于此框架，结合具体服务器的功率等级（如2U/4U）、散热设计（风冷/液冷）、安全加速卡的具体规格及数据中心能效（PUE）目标进行细化和调整，从而构建出支撑虚拟化安全服务永续运行的硬件能量基石。

常见问题（FAQ）

问：服务器冗余电源的 PFC/初级侧开关推荐哪款器件？

答：VBM15R07S（500V, 7A, TO-220）——适用于服务器CRPS冗余电源模块中的主动式PFC及LLC谐振拓扑初级侧，500V耐压完美匹配400V直流母线系统。

问：PCIe 安全加速卡 / GPU 辅助供电的 POL 开关推荐哪款器件？

答：VBGQF1405（40V, 60A, DFN8(3x3)）——其极低的4.2mΩ Rds(on)（@10V）与60A连续电流能力，直接决定了高密度计算卡供电链路的效率和电流输送能力。

问：关键芯片（如 BMC、TPM）的功耗管理与隔离开关推荐哪款器件？

答：VBGQA2305（Dual -30V, -90A, DFN8(5x6)）——双P-MOS集成封装是实现服务器板级“细粒度”功耗管理与安全隔离的硬件利器。
