面向AI服務器電源和功率管理的功率MOSFET選型分析——以高密度、高效率與高可靠供電系統為例

在人工智能計算需求爆發式增長的背景下，AI服務器作為數據處理與模型訓練的核心基礎設施，其供電系統的性能直接決定了算力輸出的穩定性、能效比及整體可靠性。CPU/GPU核心電壓、內存及高速I/O的負載點電源，以及散熱風機驅動系統，對功率轉換的效率和動態響應提出了極致要求。

功率MOSFET的選型，深刻影響著電源模塊的功率密度、轉換效率、熱管理及系統成本。本文針對AI服務器這一對功率密度、效率與可靠性要求嚴苛的應用場景，深入分析關鍵功率節點的MOSFET選型考量，提供一套完整、優化的器件推薦方案。

核心要點速覽

• VBMB165R42SFD — 服務器電源單元（PSU）主動式PFC或高壓DC-DC主開關。

• VBGQE11506 — CPU/GPU多相Buck VRM（電壓調節模塊）的同步整流下橋臂開關。

• VBQD4290U — 板載多路低壓負載的電源路徑管理與熱插拔控制。

推薦功率 MOSFET 參數對比表

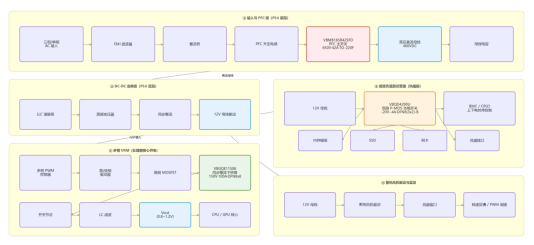

圖1： AI服務器方案功率器件型號推薦

MOSFET選型詳細分析

1. VBMB165R42SFD (N-MOS, 650V, 42A, TO-220F)

角色定位： 服務器電源單元（PSU）主動式PFC或高壓DC-DC主開關

技術深入分析：

電壓應力與功率等級：
AI服務器PSU功率等級高（通常1.5kW至3kW以上），採用三相輸入或高性能單相設計。整流後高壓母線電壓高，且需承受嚴苛的浪湧與保持時間要求。650V的耐壓配合高達42A的連續電流能力，使其能夠勝任中高功率PSU的PFC或LLC諧振拓撲主開關角色，提供充足的功率處理能力和安全裕量。

極致效率與功率密度：
採用SJ_Multi-EPI（超級結多外延）技術，實現了在650V高耐壓下僅56mΩ (@10V)的超低導通電阻。這能顯著降低導通損耗，對於處理千瓦級功率的前級轉換至關重要，是達成80 PLUS鈦金級等超高能效標準的重要器件條件之一。TO-220F全絕緣封裝便於安裝散熱器，可滿足高功率密度設計下的緊湊布局與安全隔離要求。

系統可靠性：
其高電流額定值和低Rds(on)特性，有助於降低器件溫升，提升在高溫機箱環境及長期滿載運行下的可靠性，適應數據中心7×24小時不間斷運行需求。

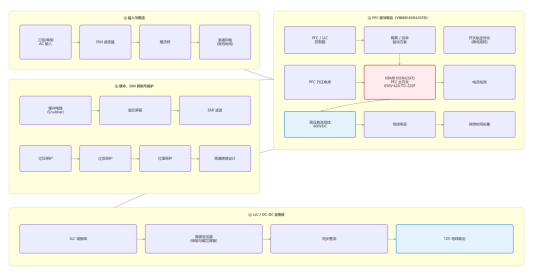

圖2： AI服務器方案功率器件型號推薦

2. VBGQE11506 (N-MOS, 150V, 100A, DFN8x8)

角色定位： CPU/GPU多相Buck VRM（電壓調節模塊）的同步整流下橋臂開關

擴展應用分析：

低壓大電流核心開關：
現代AI處理器（CPU/GPU）的VRM要求極高的電流輸出能力（數百安培）和極快的動態響應。150V耐壓為12V輸入總線提供了充裕的裕量。DFN8x8封裝結合SGT（屏蔽柵溝槽）技術，實現了僅5.7mΩ (@10V)的極低導通電阻和100A的連續電流能力，適合用於高效率、高電流密度多相VRM設計。

優化功率損耗與熱性能：
作為同步整流的低邊MOSFET，其超低Rds(on)直接影響轉換效率，尤其是在重載條件下。極低的封裝寄生參數（DFN8x8）有利於高頻（500kHz-1MHz以上）開關，減少濾波元件體積，提升功率密度和動態響應速度。底部散熱焊盤能有效將熱量傳導至PCB及散熱結構，以應對處理器突發負載帶來的熱挑戰。

提升功率密度：
緊湊的DFN8x8封裝尺寸，允許在有限的處理器插座周圍布置更多的相數，以滿足日益增長的處理器峰值功率需求，是高功率密度主板供電設計中的重要器件。

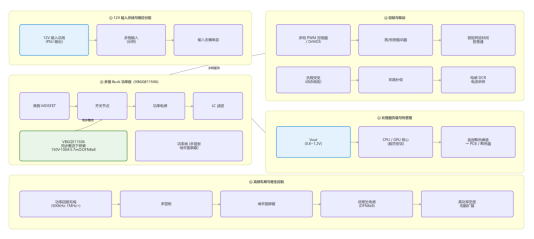

圖3： AI服務器方案功率器件型號推薦

3. VBQD4290U (Dual P-MOS, -20V, -4A per Ch, DFN8(3x2)-B)

角色定位： 板載多路低壓負載的電源路徑管理與熱插拔控制

精細化電源與功能管理：

高集成度電源分配：
採用DFN8(3x2)-B封裝的雙路P溝道MOSFET，集成兩個參數一致的-20V/-4A MOSFET。其-20V耐壓適配3.3V、5V及12V等板級電源總線。該器件可用於管理內存模組、SSD、網卡或風扇接口等多路負載的電源通斷與序列控制，實現智能上下電、故障隔離與節能管理，從而節省PCB空間。

高效管理與低功耗：
利用P-MOS作為高側開關，可由板載管理控制器（BMC）或CPLD直接控制，電路相對簡潔。其較低的導通電阻（90mΩ @10V）有助於降低電源路徑上的壓降和導通損耗，尤其適用於對電壓精度和功耗較敏感的低壓大電流分支電路。

增強系統可靠性與靈活性：
雙路獨立控制允許對非關鍵負載進行單獨下電或重啟，而不影響系統核心運行，便於故障診斷與在線維護。Trench技術可提供穩定的開關性能，適合需要頻繁熱插拔操作的服務器應用場景。

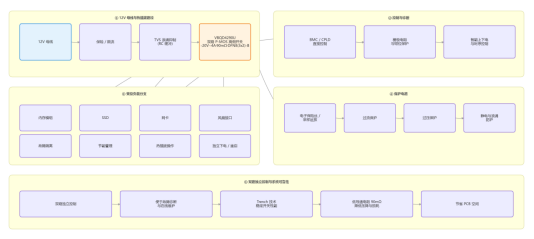

圖4： AI服務器方案功率器件型號推薦

系統級設計與應用建議

驅動電路設計要點

1. 高壓側驅動（VBMB165R42SFD）：
需搭配高性能PFC或LLC控制器，並採用隔離或自舉驅動方案，確保高壓側開關的可靠驅動與保護，優化開關軌跡以降低損耗。

2. VRM同步整流驅動（VBGQE11506）：
應由專用的多相PWM控制器或DrMOS芯片驅動，確保極短的死區時間和精準的同步整流控制，以提升效率並避免直通。

3. 負載路徑開關（VBQD4290U）：
驅動相對簡單，可由邏輯電平直接或通過簡單緩衝器控制。需注意PCB布局，以減少寄生電感對開關速度的影響，並可根據系統需求集成電流檢測，以實現主動保護。

熱管理與EMC設計

1. 分級熱設計：
VBMB165R42SFD在PSU內需布置於強制風冷路徑上並配以散熱器；VBGQE11506在VRM區域依賴厚重的PCB銅層、導熱墊片及可能的散熱鰭片進行散熱；VBQD4290U則主要依靠PCB敷銅進行散熱。

2. EMI抑制：
VBMB165R42SFD所在的高壓開關節點是EMI的重要來源，需採用緩衝電路、優化變壓器繞制及磁芯屏蔽等手段。VBGQE11506所在的多相VRM需精心設計功率回路布局，採用多層板及地平面屏蔽，以控制高頻開關噪聲。

可靠性增強措施

1. 降額設計：
高壓MOSFET工作電壓和電流需根據最高環境溫度進行充分降額。VRM用MOSFET需評估在最高結溫下Rds(on)增幅對效率的影響。

2. 保護電路：
為VBQD4290U控制的負載路徑增設精確的過流保護，例如電子保險絲或採樣運算放大器，防止局部短路故障擴散。VRM電路需具備過流、過壓、過溫等全方位保護。

3. 靜電與浪湧防護：
所有MOSFET柵極需配置適當的電阻和鉗位保護。對於熱插拔路徑（由VBQD4290U控制），必須在端口設計完善的浪湧抑制電路，例如TVS、RC緩衝，以應對插拔過程中的瞬態衝擊。

在AI服務器的供電與功率管理系統設計中，功率MOSFET的選型是實現高算力密度、高能效與高可靠性的重要基礎。本文推薦的三級MOSFET方案體現了分級、針對性的器件選型思路。

核心價值體現在

1. 全鏈路能效優化：
從PSU前端的高效高壓轉換（VBMB165R42SFD），到處理器VRM的低損耗同步整流（VBGQE11506），再到板級負載的精細化管理（VBQD4290U），可從不同功率節點降低功率損耗，提升整體數據中心能源利用效率。

2. 高功率密度與集成化：
採用DFN8x8、DFN等緊湊封裝的MOSFET，可在有限空間內實現高電流密度設計，支持AI服務器向更高計算密度演進。雙路P-MOS則有利於實現緊湊型多路電源管理。

3. 高可靠性設計：
針對數據中心不間斷運行要求，器件需要具備合理的電氣裕量、匹配的散熱能力以及完善的保護設計，以提升系統在嚴苛負載工況下的長期穩定性。

4. 智能管理與維護性：
精細的負載路徑控制便於實現基於BMC的智能功耗管理、故障診斷與隔離，有助於提升系統可維護性與可用性。

未來趨勢

隨著AI算力芯片功耗持續攀升及供電標準演進，功率器件選型可能呈現以下趨勢：

1. 更高開關頻率：
對開關頻率（>1MHz）的需求可能推動更小型化的無源元件，以及集成驅動器的DrMOS、GaN器件在VRM中的進一步應用。

2. 48V母線架構：
隨著48V母線架構的應用，高壓、低Rds(on) MOSFET，例如80V-100V等電壓等級器件，可能面臨更高需求。

3. 智能功率開關：
具備集成溫度傳感、電流報告等診斷功能的智能功率開關，可能在電源路徑管理中獲得更廣泛應用。

本推薦方案為AI服務器供電系統提供了一個從AC輸入到低壓負載點、從大功率轉換到精細管理的完整功率器件選型思路。工程師可根據具體的PSU規格、處理器功耗（TDP）、散熱方案與系統管理要求進行細化調整，以打造高效、可靠的AI算力供電平台。

在追求高算力密度的時代，合理的功率器件選型與電源架構設計，是保障AI服務器穩定運行的重要基礎。

常見問題（FAQ）

問：服務器電源單元（PSU）的主開關推薦哪款器件？

答：VBMB165R42SFD（N-MOS, 650V, 42A, TO-220F）——650V的耐壓配合高達42A的連續電流能力，使其可用於中高功率PSU的PFC或LLC諧振拓撲主開關設計。

問：CPU/GPU多相Buck VRM的同步整流下橋臂推薦哪款器件？

答：VBGQE11506（N-MOS, 150V, 100A, DFN8x8）——DFN8x8封裝結合SGT（屏蔽柵溝槽）技術，具備5.7mΩ (@10V)的低導通電阻和100A的連續電流能力，可用於高電流密度多相VRM設計。

問：板載多路低壓負載的電源路徑管理與熱插拔控制推薦哪款器件？

答：VBQD4290U（Dual P-MOS, -20V, -4A per Ch, DFN8(3x2)-B）——可用於管理內存模組、SSD、網卡或風扇接口等多路負載的電源通斷與序列控制，適合板級電源路徑管理與熱插拔應用。
