AI服务器电源与功率管理的功率MOSFET选型分析——以高密度、高效率与高可靠供电系统为例

在人工智能计算需求爆发式增长的背景下，AI服务器作为数据处理与模型训练的核心基础设施，其供电系统的性能直接决定了算力输出的稳定性、能效比及整体可靠性。CPU/GPU核心电压、内存及高速I/O的负载点电源，以及散热风机驱动系统，对功率转换的效率和动态响应提出了极致要求。功率MOSFET的选型，深刻影响着电源模块的功率密度、转换效率、热管理及系统成本。本文针对AI服务器这一对功率密度、效率与可靠性要求严苛的应用场景，深入分析关键功率节点的MOSFET选型考量，提供一套完整、优化的器件推荐方案。

核心要点速览

• VBMB165R42SFD — 服务器电源单元（PSU）主动式PFC或高压DC-DC主开关。

• VBGQE11506 — CPU/GPU多相Buck VRM（电压调节模块）的同步整流下桥臂开关。

• VBQD4290U — 板载多路低压负载的电源路径管理与热插拔控制。

推荐功率 MOSFET 参数对比表

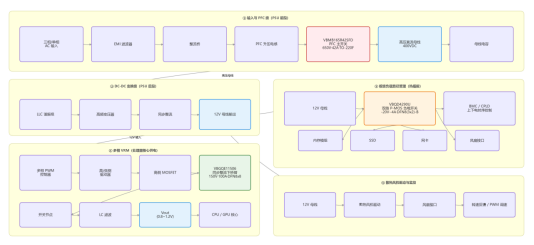

图1: AI服务器方案功率器件型号推荐

MOSFET选型详细分析

1.  VBMB165R42SFD (N-MOS, 650V, 42A, TO-220F)

角色定位：服务器电源单元（PSU）主动式PFC或高压DC-DC主开关

技术深入分析：

电压应力与功率等级：AI服务器PSU功率等级高（通常1.5kW至3kW以上），采用三相输入或高性能单相设计。整流后高压母线电压高，且需承受严苛的浪涌与保持时间要求。650V的耐压配合高达42A的连续电流能力，使其能够胜任中高功率PSU的PFC或LLC谐振拓扑主开关角色，提供充足的功率处理能力和安全裕度。

极致效率与功率密度：采用SJ_Multi-EPI（超级结多外延）技术，实现了在650V高耐压下仅56mΩ (@10V)的超低导通电阻。这能显著降低导通损耗，对于处理千瓦级功率的前级转换至关重要，是达成80 PLUS钛金级等超高能效标准的关键。TO-220F全绝缘封装便于安装散热器，满足高功率密度设计下的紧凑布局与安全隔离要求。

系统可靠性：其高电流定额和低Rds(on)特性，有助于降低器件温升，提升在高温机箱环境及长期满载运行下的可靠性，满足数据中心7x24小时不间断运行需求。

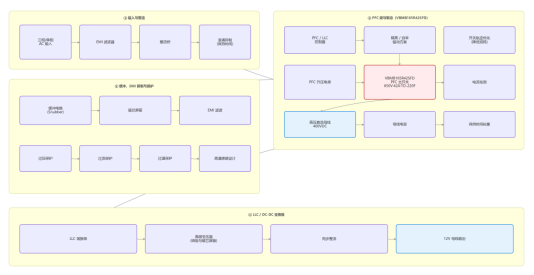

图2: AI服务器方案功率器件型号推荐

2.  VBGQE11506 (N-MOS, 150V, 100A, DFN8x8)

角色定位：CPU/GPU多相Buck VRM（电压调节模块）的同步整流下桥臂开关

扩展应用分析：

低压大电流核心开关：现代AI处理器（CPU/GPU）的VRM要求极高的电流输出能力（数百安培）和极快的动态响应。150V耐压为12V输入总线提供了充裕的裕量。DFN8x8封装结合SGT（屏蔽栅沟槽）技术，实现了仅5.7mΩ (@10V)的极低导通电阻和100A的连续电流能力，是构建高效率、高电流密度多相VRM的理想选择。

优化功率损耗与热性能：作为同步整流的低边MOSFET，其超低的Rds(on)直接决定了转换效率，尤其是在重载条件下。极低的封装寄生参数（DFN8x8）有利于高频（500kHz-1MHz以上）开关，减少滤波元件体积，提升功率密度和动态响应速度。底部散热焊盘能高效将热量传导至PCB及散热器，应对处理器突发负载带来的热挑战。

提升功率密度：紧凑的DFN8x8封装尺寸，允许在有限的处理器插座周围布置更多的相数，以满足日益增长的处理器峰值功率需求，是实现高功率密度主板供电设计的核心器件。

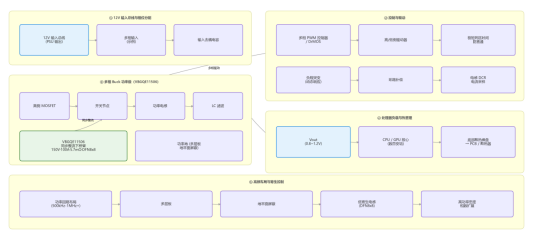

图3: AI服务器方案功率器件型号推荐

3.  VBQD4290U (Dual P-MOS, -20V, -4A per Ch, DFN8(3x2)-B)

角色定位：板载多路低压负载的电源路径管理与热插拔控制

精细化电源与功能管理：

高集成度电源分配：采用DFN8(3x2)-B封装的双路P沟道MOSFET，集成两个参数一致的-20V/-4A MOSFET。其-20V耐压完美适配3.3V、5V及12V等板级电源总线。该器件可用于管理内存模组、SSD、网卡或风扇接口等多路负载的电源通断与序列控制，实现智能上下电、故障隔离与节能管理，极大节省PCB空间。

高效管理与低功耗：利用P-MOS作为高侧开关，可由板载管理控制器（BMC）或CPLD直接控制，电路简洁。其较低的导通电阻（90mΩ @10V）确保了电源路径上的压降和导通损耗最小化，尤其适用于对电压精度和功耗敏感的低压大电流分支电路。

增强系统可靠性与灵活性：双路独立控制允许对非关键负载进行单独下电或重启，而不影响系统核心运行，便于故障诊断与在线维护。Trench技术保证了稳定的开关性能，适合需要频繁热插拔操作的服务器应用场景。

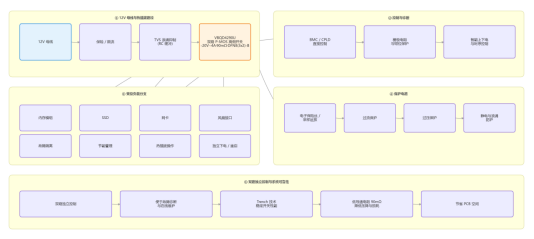

图4: AI服务器方案功率器件型号推荐

系统级设计与应用建议

驱动电路设计要点：

1.  高压侧驱动 (VBMB165R42SFD)：需搭配高性能PFC或LLC控制器，并采用隔离或自举驱动方案，确保高压侧开关的可靠驱动与保护，优化开关轨迹以降低损耗。

2.  VRM同步整流驱动 (VBGQE11506)：必须由专用的多相PWM控制器或DrMOS芯片驱动，确保极短的死区时间和精准的同步整流控制，以最大化效率并防止直通。

3.  负载路径开关 (VBQD4290U)：驱动简单，可由逻辑电平直接或通过简单缓冲器控制。需注意布局以减少寄生电感对开关速度的影响，并可能需集成电流检测以实现有源保护。

热管理与EMC设计：

1.  分级热设计：VBMB165R42SFD在PSU内需布置在强制风冷路径上并配以散热器；VBGQE11506在VRM区域依赖厚重的PCB铜层、导热垫片及可能的散热鳍片进行散热；VBQD4290U依靠PCB敷铜散热即可满足要求。

2.  EMI抑制：VBMB165R42SFD所在的高压开关节点是EMI主要源头，需采用缓冲电路、优化变压器绕制及磁芯屏蔽等手段。VBGQE11506所在的多相VRM需精心设计功率回路布局，采用多层板及地平面屏蔽以控制高频开关噪声。

可靠性增强措施：

1.  降额设计：高压MOSFET工作电压和电流需根据最高环境温度进行充分降额。VRM用MOSFET需评估在最高结温下的Rds(on)增幅对效率的影响。

2.  保护电路：为VBQD4290U控制的负载路径增设精确的过流保护（如电子保险丝或采样运放），防止局部短路故障扩散。VRM电路需具备过流、过压、过温全方位保护。

3.  静电与浪涌防护：所有MOSFET栅极需有适当的电阻和钳位保护。对于热插拔路径（由VBQD4290U控制），必须在端口设计完善的浪涌抑制电路（如TVS、RC缓冲），以应对插拔过程中的瞬态冲击。

在AI服务器的供电与功率管理系统设计中，功率MOSFET的选型是实现高算力密度、超高能效与极致可靠性的基石。本文推荐的三级MOSFET方案体现了精准、高效的设计理念：

核心价值体现在：

1.  全链路能效极致化：从PSU前端的高效高压转换（VBMB165R42SFD），到处理器VRM的超低损耗同步整流（VBGQE11506），再到板级负载的精细化管理（VBQD4290U），全方位最小化功率损耗，提升数据中心能效（PUE），直接降低运营成本。

2.  高功率密度与集成化：采用先进封装（DFN8x8, DFN）和技术的MOSFET，允许在更小空间内处理更大功率，支持AI服务器向更高计算密度演进。双路P-MOS实现了紧凑的多路电源管理。

3.  超高可靠性保障：针对数据中心不间断运行要求，所选器件具备充足的电气裕量、优异的散热特性和匹配的保护设计，确保系统在严苛负载工况下的长期稳定。

4.  智能管理与维护性：精细的负载路径控制便于实现基于BMC的智能功耗管理、故障预测与隔离，提升系统可维护性与可用性。

未来趋势：

随着AI算力芯片功耗持续攀升及供电标准演进，功率器件选型将呈现以下趋势：

1.  对开关频率的追求（>1MHz）以进一步减小无源元件体积，将推动集成驱动器的DrMOS、GaN器件在VRM中的应用普及。

2.  用于48V母线架构的更高压（80V-100V）、低Rds(on) MOSFET的需求增长。

3.  具备集成温度传感、电流报告等诊断功能的智能功率开关在电源路径管理中的应用。

本推荐方案为AI服务器供电系统提供了一个从AC输入到低压负载点、从大功率转换到精细管理的完整功率器件解决方案。工程师可根据具体的PSU规格、处理器功耗（TDP）、散热方案与系统管理要求进行细化调整，以打造出支撑下一代AI算力的高效、可靠供电平台。在追求极致算力的时代，卓越的功率硬件设计是保障数据洪流畅通无阻的坚实能源基石。

常见问题（FAQ）

问：服务器电源单元（PSU）的主开关推荐哪款器件？

答：VBMB165R42SFD（N-MOS, 650V, 42A, TO-220F）——650V的耐压配合高达42A的连续电流能力，使其能够胜任中高功率PSU的PFC或LLC谐振拓扑主开关角色。

问：CPU/GPU 多相 Buck VRM 的同步整流下桥臂推荐哪款器件？

答：VBGQE11506（N-MOS, 150V, 100A, DFN8x8）——DFN8x8封装结合SGT（屏蔽栅沟槽）技术，实现了仅5.7mΩ (@10V)的极低导通电阻和100A的连续电流能力。

问：板载多路低压负载的电源路径管理与热插拔控制推荐哪款器件？

答：VBQD4290U（Dual P-MOS, -20V, -4A per Ch, DFN8(3x2)-B）——可用于管理内存模组、SSD、网卡或风扇接口等多路负载的电源通断与序列控制。
