AI邊緣計算網關功率MOSFET選型方案——高效、緊湊與高可靠電源系統設計指南

隨著邊緣計算與AI技術的深度融合，AI邊緣計算網關伺服器正成為數據處理的關鍵節點。其電源與功率管理子系統作為設備穩定運行的基石，直接決定了整機的計算效能、散熱表現、能耗及長期可靠性。功率MOSFET作為該系統中的核心開關與保護器件，其選型質量直接影響系統轉換效率、功率密度、熱管理及環境適應性。本文針對AI邊緣計算網關的多電壓軌、高密度部署及嚴苛運行環境要求，以場景化、系統化為設計導向，提出一套完整、可落地的功率MOSFET選型與設計實施方案。

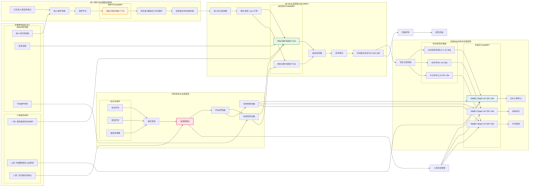

圖1: AI邊緣計算網關伺服器方案與適用功率器件型號分析推薦

一、選型總體原則：效率、密度與可靠性的平衡

功率MOSFET的選型需在電氣性能、封裝尺寸、熱管理和長期可靠性之間取得最佳平衡，以滿足邊緣網關緊湊空間、高效散熱與不間斷運行的需求。

1. 電壓與電流裕量設計

   依據系統輸入電平（常見12V/24V/48V直流或經過PFC的400V高壓母線），選擇耐壓值留有充足裕量的MOSFET，以應對電網波動、開關尖峰及感性負載反衝。電流規格需根據負載的穩態與瞬態需求進行充分降額。

2. 低損耗與高頻化

   傳導損耗與導通電阻 ($R_{ds(on)}$) 直接相關，開關損耗與柵極電荷 ($Q_g$) 及電容相關。需優先選擇低 $R_{ds(on)}$、低 $Q_g$ 的器件，以提升轉換效率并支持更高開關頻率，實現電源模組的小型化。




3. 封裝與散熱協同

   根據功率等級和PCB空間限制選擇封裝。高功率主變換電路宜採用熱阻低、便於外加散熱器的封裝（如TO220、TO3P）；低功率POL（負載點）轉換或信號開關則需選用小型化封裝（如SOP8、SOT23-6）以提高集成度。




4. 高可靠性與環境魯棒性

   邊緣網關常部署於工業、戶外等惡劣環境，要求器件具備寬工作結溫範圍、高抗浪湧能力及長期參數穩定性，車規級或工業級標準是重要參考。

二、分場景MOSFET選型策略

AI邊緣計算網關的電源架構通常包含輸入保護與PFC、DC-DC主變換、多路低壓POL等部分。針對不同功率段與功能，需進行針對性選型。

場景一：DC-DC主變換及高壓側開關（100W-300W系統）

此部分處理高壓直流轉換，要求高耐壓、高效率與良好的熱性能。

• 推薦型號：VBM165R18（Single-N，650V，18A，TO220）

• 參數優勢：耐壓高達650V，適用於48V輸入升壓或400V母線降壓場景，裕量充足。

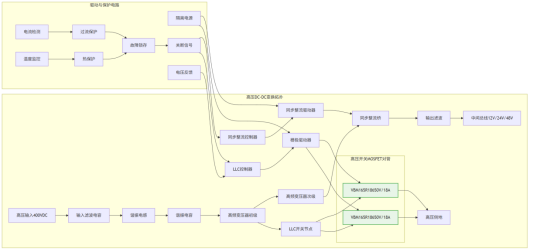

圖2: AI邊緣計算網關伺服器方案與適用功率器件型號分析推薦

• （R_{ds(on)}） 低至430 mΩ（@10 V），傳導損耗可控。

• 連續電流18A，滿足中等功率等級需求。TO220封裝便於安裝散熱器。

• 場景價值：

• 可用於LLC、半橋等高效拓撲的開關管，實現>94%的轉換效率。

• 高耐壓確保在輸入電平波動或雷擊浪涌測試中的可靠性。

• 設計注意：

• 必須配合專用驅動IC，並優化柵極驅動迴路以降低開關損耗。

• 需通過散熱器進行有效熱管理，確保結溫在安全範圍內。

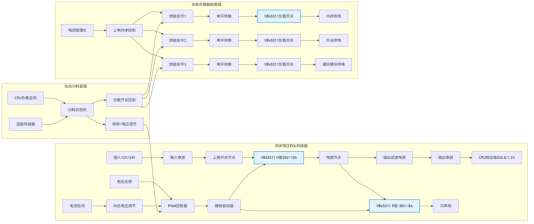

場景二：多路低壓POL轉換與負載開關（芯片組、內存、外設供電）

該場景需為多個核心芯片與模組提供精準電壓，要求高集成度、快速響應與低功耗。

• 推薦型號：VBA5311（Dual-N+P，±30V，10A/-8A，SOP8）

• 參數優勢：

• 集成單顆N溝道和P溝道MOSFET，節省PCB空間，簡化電路。

• N溝道$R_{ds(on)}$ 低至11 mΩ（@10 V），P溝道21 mΩ，導通損耗極低。

• 柵極閾值電壓低（約±1.8V），可直接由3.3V/5V PWM控制器或MCU驅動。

• 場景價值：

• 可用於同步Buck轉換器的上下管，實現高效率、高密度POL設計。

• 也可用於各路電源的智能通斷控制，實現功耗動態管理。

• 設計注意：

• 注意N和P管驅動邏輯的互補與死區設置。

• SOP8封裝需依靠PCB銅箔有效散熱，佈局時需保證足夠的敷銅面積。

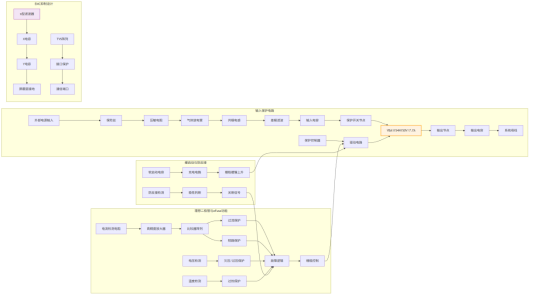

場景三：輸入保護與電源路徑管理

負責系統上電時序、熱插拔及輸入過流保護，要求高可靠性、快速保護響應。

• 推薦型號：VBA1154N（Single-N，150V，7.7A，SOP8）

• 參數優勢：

• 150V耐壓，適用於12V/24V/48V輸入系統的保護開關，裕量充足。

圖3: AI邊緣計算網關伺服器方案與適用功率器件型號分析推薦

• $R_{ds(on)}$ 為40 mΩ（@10 V），導通壓降低，功耗小。

• SOP8封裝在提供良好散熱能力的同時保持較小佔板面積。

• 場景價值：

• 作為理想二極管或eFuse的核心開關，實現輸入防反接、緩啟動和過流保護。

• 較低的導通電阻減少了保護電路本身的功率損耗，提升整機效率。

• 設計注意：

• 需配合電流檢測與比較電路實現精準的限流保護功能。

• 柵極驅動需穩定可靠，避免誤觸發。

三、系統設計關鍵實施要點

1. 驅動與佈局優化

• 高壓MOSFET（如VBM165R18）：採用驅動能力≥2A的隔離或非隔離驅動IC，縮短開關時間，並嚴格最小化功率迴路與驅動迴路的寄生電感。

• 集成MOSFET（如VBA5311）：注意雙管之間的熱耦合，佈局對稱，確保驅動信號同步性。

• 保護開關（如VBA1154N）：驅動路徑需添加RC濾波，提高抗幹擾能力，防止誤關斷。

2. 熱管理設計

• 分級散熱：TO220封裝器件依靠散熱器強制風冷；SOP8封裝器件通過底層大面積敷銅和散熱過孔將熱量傳導至內層或背面銅層。

• 監控與降額：在網關內部關鍵點佈置溫度感測器，動態監控MOSFET工作環境，在高溫環境下對電流進行主動降額。

3. EMC與可靠性提升

• 雜訊抑制：在開關管漏源極並聯吸收電容（如100pF-1nF），並在輸入輸出端配置π型濾波器。

• 防護設計：所有外部介面（如電源輸入、通信端口）的MOSFET柵極需配置TVS管進行ESD防護，電源輸入端增設壓敏電阻和氣體放電管以應對浪涌。

四、方案價值與擴展建議

核心價值

1. 高能效與高密度： 通過優選低阻、高速MOSFET，系統整體電源轉換效率可超過92%，同時緊湊的封裝支持更高功率密度設計。

圖4: AI邊緣計算網關伺服器方案與適用功率器件型號分析推薦

2. 智能電源管理： 多路獨立控制MOSFET支持芯片級功耗調控與上電時序管理，提升系統穩定性與能效。

3. 卓越的可靠性： 針對邊緣惡劣環境，採用高耐壓、工業級標準的器件，結合多重電路保護，保障設備7×24小時不間斷運行。

優化與調整建議

• 功率擴展： 若系統功率超過500W，可選用VBPB19R20S（900V，20A，TO3P）等更高規格器件用於PFC或主變換級。

• 集成升級： 對於空間極端受限的場景，可考慮採用集成驅動與保護功能的智能功率開關（Smart Power Stage）。

• 特殊環境： 在寬溫或高振動工業場景，可選用TO220F（全塑封）等更堅固的封裝形式，並對PCB進行三防漆處理。

• 高頻化演進： 為追求極致效率與密度，未來可評估在POL階段採用GaN HEMT器件，將開關頻率提升至MHz級別。

功率MOSFET的選型是構建AI邊緣計算網關高效、可靠電源系統的關鍵環節。本文提出的場景化選型與系統化設計方法，旨在實現效率、密度、智能管理與可靠性的最佳平衡。隨著邊緣AI算力需求的持續增長，先進的功率器件與拓撲設計將成為提升網關綜合性能的核心驅動力，為數字化邊緣奠定堅實的硬件基礎。
