AI邊緣儲存伺服器電源系統中的功率MOSFET選型與應用方案

隨著邊緣計算與實時數據處理的爆發式增長，AI邊緣儲存伺服器已成為智能網路的核心節點。其電源管理與負載驅動系統作為整機「能源與脈絡」，需為硬碟陣列、計算單元、網路模組及散熱風扇等關鍵負載提供精準高效的電能分配與開關控制，而功率MOSFET的選型直接決定了系統能效、功率密度、熱表現及長期可靠性。本文針對邊緣伺服器對高密度、高效率、高可靠性的嚴苛要求，以場景化適配為核心，重構功率MOSFET選型邏輯，提供一套可直接落地的優化方案。

一、核心選型原則與場景適配邏輯

選型核心原則

• 電壓裕量充足：針對12V/5V/3.3V主流伺服器電源匯流排，MOSFET耐壓值預留充足安全裕量，應對熱插拔浪湧與電源軌波動。

• 低損耗優先：優先選擇低導通電阻（Rds(on)）與低閘極電荷（Qg）器件，降低傳導損耗以提升整體能效並控制溫升。

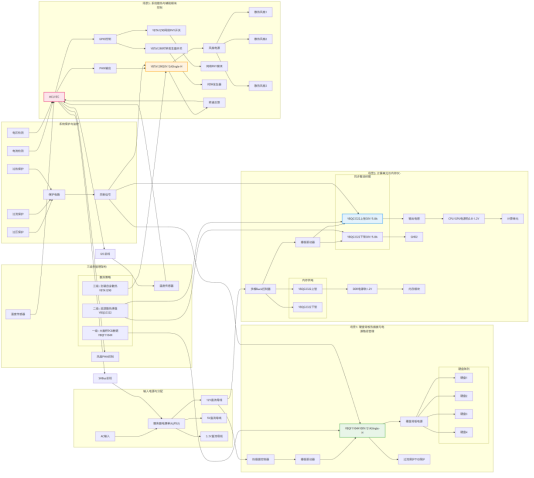

圖1: AI邊緣儲存伺服器方案與適用功率器件型號分析推薦

• 封裝與功率密度匹配：根據電流路徑與空間限制，優選DFN、SOT等小型化封裝，實現高密度佈局與有效散熱。

• 高可靠性設計：滿足數據中心環境7x24小時連續運行要求，重點關注熱穩定性與長期工作壽命。

場景適配邏輯按伺服器核心功能模組，將MOSFET分為三大應用場景：硬碟背板與熱插拔電源管理（大電流開關）、計算單元與記憶體電源軌轉換（高效降壓）、系統散熱與輔助負載控制（精準驅動），針對性匹配器件參數。

二、分場景MOSFET選型方案

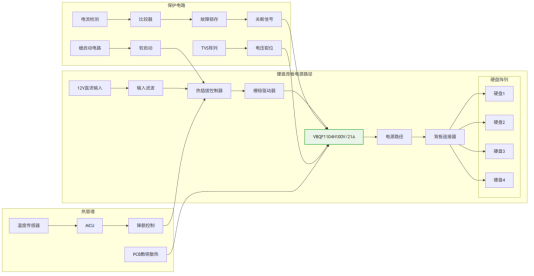

場景1：硬碟背板熱插拔與電源路徑管理 —— 大電流開關控制

• 推薦型號：VBQF1104N（Single-N，100V，21A，DFN8(3x3)）

• 關鍵參數優勢：100V高耐壓有效抵御12V熱插拔場景的電壓尖峰，10V驅動下Rds(on)低至36mΩ，21A連續電流能力滿足多盤位並行供電需求。

• 場景適配價值：DFN8封裝兼顧優異散熱與緊湊佈局，極低的導通損耗可顯著減少硬碟陣列供電路徑的壓降與發熱，支援硬碟的快速、安全熱插拔與電源序列管理。

• 適用場景：SATA/SAS硬碟背板電源開關，伺服器主機板12V主電源路徑分配。

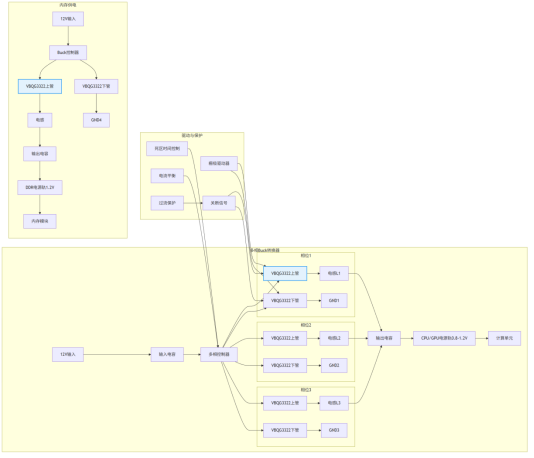

場景2：計算單元與記憶體低壓大電流DC-DC轉換 —— 高效同步整流

• 推薦型號：VBQG3322（Dual-N+N，30V，5.8A per Ch，DFN6(2x2)-B）

• 關鍵參數優勢：雙N溝道集成封裝，節省PCB面積。30V耐壓適配12V輸入降壓應用，10V驅動下Rds(on)低至22mΩ，有效降低同步整流管損耗。

• 場景適配價值：超低導通電阻與雙通道獨立控制，非常適合多相Buck轉換器或並聯使用，為CPU、GPU或DDR記憶體提供高效、紋波小的低壓大電流，提升計算單元能效比。

圖2: AI邊緣儲存伺服器方案與適用功率器件型號分析推薦

• 適用場景：多相VRM同步整流，負載點（PoL）DC-DC轉換器。

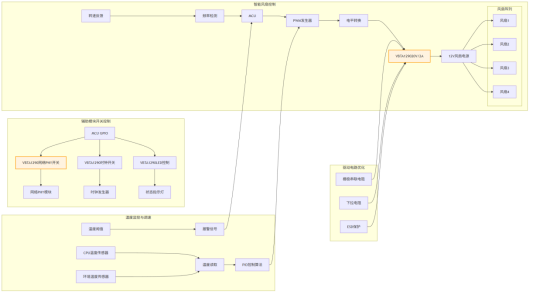

場景3：系統散熱風扇與輔助模組控制 —— 精準驅動與開關

• 推薦型號：VBTA1290（Single-N，20V，2A，SC75-3）

• 關鍵參數優勢：20V耐壓完美匹配12V風扇匯流排，閘極閾值電壓低（0.5-1.5V），在2.5V驅動下Rds(on)僅141mΩ，可由MCU或EC直接PWM驅動，實現精準調速。

• 場景適配價值：超小SC75封裝極大節省空間，適合高密度風扇陣列佈局。優異的低電壓驅動特性簡化了驅動電路，支援基於溫度與負載的智能風扇調速策略，實現靜音與散熱的平衡。

• 適用場景：4線PWM散熱風扇驅動，網路PHY、時脈產生器等輔助模組的電源開關。

三、系統級設計實施要點

驅動電路設計

• VBQF1104N：需搭配專用熱插拔控制器或驅動晶片，確保緩啟動與短路保護，閘極提供足夠驅動電流以快速開關。

• VBQG3322：需與對應的Buck控制器配合，優化上下管死區時間，驅動走線需對稱以平衡雙通道性能。

• VBTA1290：可直接由MCU GPIO驅動，建議閘極串聯小電阻並就近放置下拉電阻，確保開關狀態明確。

熱管理設計

• 分級散熱策略：VBQF1104N需透過大面積PCB敷銅和可能的導熱孔散熱；VBQG3322依靠底部散熱焊盤與敷銅；VBTA1290在正常氣流下依靠封裝自身散熱即可。

圖3: AI邊緣儲存伺服器方案與適用功率器件型號分析推薦

降額設計標準：在伺服器高溫環境（如55℃）下，持續工作電流按器件額定值的60-70%進行應用設計。

EMC與可靠性保障

• EMI抑制：在VBQF1104N的電源路徑上增加輸入濾波與TVS管，抑制熱插拔浪湧。高速開關的VBQG3322迴路需最小化以降低輻射。

• 保護措施：所有電源開關路徑建議設置過流檢測；敏感控制信號線增加ESD保護器件。

四、方案核心價值與優化建議

本文提出的AI邊緣儲存伺服器功率MOSFET選型方案，基於場景化適配邏輯，實現了從大電流電源分配到高效電壓轉換、再到精準散熱控制的全鏈路覆蓋，其核心價值主要體現在以下三個方面：

1、全鏈路能效與密度提升：透過為不同場景選擇最優MOSFET，從硬碟供電到計算單元降壓，顯著降低了系統各環節的功率損耗。採用本方案後，關鍵電源路徑的效率得到保障，有助於降低伺服器整體PUE值。同時，小型化封裝支援更高功率密度設計，適應邊緣伺服器緊湊型機箱的需求。

2、可靠性與智能化管理兼顧：高耐壓器件為熱插拔等嚴苛場景提供了安全屏障，確保了數據儲存的可靠性。易於驅動的低Vth MOSFET使得散熱風扇等負載的智能調速更為精準高效，實現了性能、噪音與可靠性的動態平衡。

3、高性價比與供應鏈穩定：所選器件均基於成熟的溝槽（Trench）技術，在性能、可靠性與成本間取得最佳平衡，且封裝標準化程度高，供貨穩定，非常適合需要快速部署與長期維護的邊緣計算專案。

圖4: AI邊緣儲存伺服器方案與適用功率器件型號分析推薦

在AI邊緣儲存伺服器的電源與負載管理設計中，功率MOSFET的選型是實現高密度、高效率與高可靠性的基石。本文提出的場景化選型方案，透過精準匹配核心負載的電氣與物理需求，結合系統級的驅動、散熱與防護設計，為邊緣伺服器硬體研發提供了一套具體、可落地的技術參考。隨著邊緣計算向更高算力、更複雜負載演進，功率器件的選型將更加注重高頻、高效與集成化，未來可進一步探索集成驅動與保護功能的智能功率模組（IPM）在伺服器中的應用，為構建更強大、更可靠的下一代AI邊緣基礎設施奠定堅實的硬體基礎。在數據洪流與智能決策的前沿，卓越的硬體設計是保障算力持續穩定輸出的關鍵支柱。
