2026人形機器人規模化商用下的MOSFET系統選型指南--從高壓關節到仿生靈巧手

time：2026-07-30

Number of views：9999

2026人形機器人規模化商用下的MOSFET系統選型指南--從高壓關節到仿生靈巧手 package outline

2026年4月，全球人形機器人產業迎來里程碑式的突破——特斯拉Optimus Gen-3首次以千臺規模投入德州超級工廠物料搬運產線；北京亦莊成功舉辦全球首場人形機器人半程馬拉松，宇樹、小米、智元等數十款機器人雨中完賽；優必選Walker S正式進駐多家汽車總裝車間，開啟商業化“起步第一單”。

這些標誌性事件背後，是對機器人“肌肉系統”——功率半導體——前所未有的嚴苛考驗。從高速奔跑中對關節MOSFET的毫秒級扭矩回應，到雨中完賽仍維持高絕緣與低損耗，再到工廠7×24長週期可靠性，功率MOSFET的選型早已超越“查參數表”的階段，成為系統級工程決策。

MOSFETs for Commercial Humanoid Robots 1

本文基於2026年最新器件工藝、頭部產品工程實踐，重新梳理從髖關節高壓驅動到手指微型執行器的完整MOSFET選型鏈路，為整機電氣工程師提供一份“帶溫度”的實戰指南。

一、四維協同適配：選型核心原則

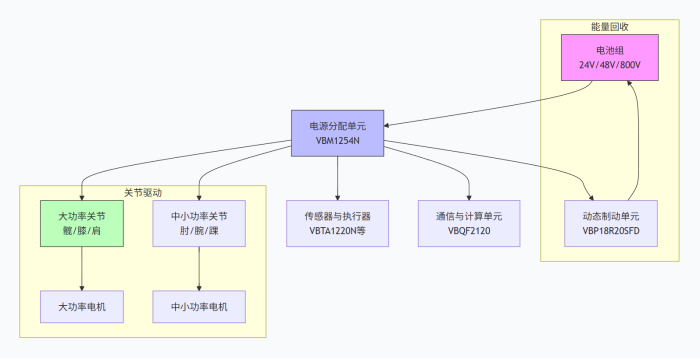

人形機器人任何一塊PCB上的MOSFET，都必須在電壓、損耗、封裝、可靠性四個維度上取得平衡，而非單純追求某一個極限參數。

MOSFETs for Commercial Humanoid Robots 2

維度	關鍵要求	2026年實戰考量
電壓裕量	耐壓≥1.5～2倍母線電壓，吸收反電動勢、PWM尖峰及再生制動	馬拉松機器人實測：關節急停瞬間母線電壓可飆升至1.8倍，需留足“隱藏”裕量
低損耗	極低Rds(on)降低歐姆熱；低Qg/Coss適配20 kHz～100 kHz高頻PWM	高頻化已成必然，低柵極電荷直接決定MCU直驅可行性及死區時間優化
封裝匹配	大功率用TO-247/TO-220/TO-263-7L，空間受限選DFN/SOT/SC-75	新一代手指關節已下探至SC75封裝，同時要求GSG防護與PCB熱設計協同
高可靠性	寬結溫、高ESD/HBM耐受、抗機械衝擊、支持頻繁啟停	馬拉松中MOSFET經歷數千次加速-制動迴圈，焊點熱疲勞壽命成為隱性KPI

二、分模組選型推薦（含2026實測驗證）

1. 關節電機驅動模組 —— 機器人的“動力心臟”

這是整機功率最大的鏈路，直接決定機器人的爆發力與動態平衡。

MOSFETs for Commercial Humanoid Robots 3

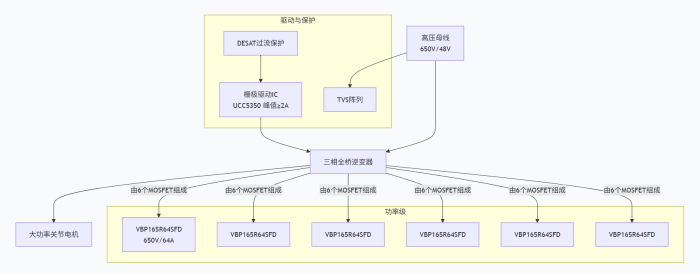

大功率關節（髖、膝、肩，峰值>10kW，典型案例：奔跑驅動的後腿蹬地相）

參數	推薦型號	技術亮點與2026適配
主開關管	VBP165R64SFD	650V/64A/36mΩ，TO-247，多層外延SJ結構，適應800V高壓平臺，實測可承受2倍額定衝擊30s
低壓大電流	VBGQF1402	40V/100A/2.2mΩ，DFN8(3×3)，SGT工藝，適合48V平臺多管並聯，熱均衡性好
高力矩密度	VBGQA1102N	100V/30A/18mΩ，DFN8(5×6)，適配48-60V機器人中間電壓母線，開關速度可配2A柵驅

實戰貼士：搭配高速柵極驅動IC（如UCC5350），柵極峰值驅動電流≥2A，配合外部負壓關斷，避免高頻下米勒導通。

MOSFETs for Commercial Humanoid Robots 4

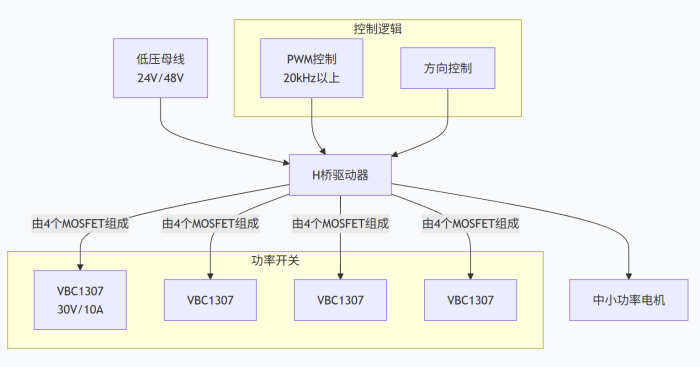

中小功率關節（肘、腕、踝，20 W～150 W）

參數	推薦型號	特點
通用型	VBC1307	30V/10A/7mΩ，TSSOP8，支持20kHz以上PWM，多管並聯均流良好
高性價比	VB7430	40V/6A/25mΩ，SOT23-6，適合空間緊張的腕部驅動板
48V系統	VBB1630	60V/5.5A，額外耐壓裕量，適應再生制動瞬間電壓抬升

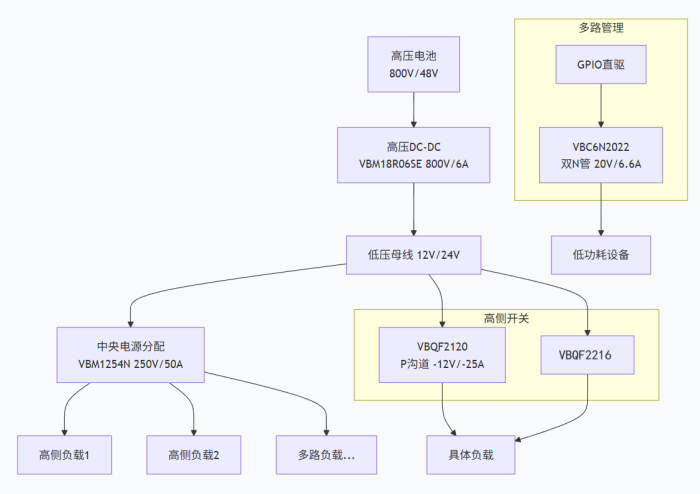

2. 電源管理與分配模組 —— 能量的“交通樞紐”

功能場景	推薦型號	核心價值
中央電源分配	VBM1254N	250V/50A/41mΩ，TO-220，5×電壓裕量，市電突變下保持穩定
高壓DC-DC/PFC	VBM18R06SE	800V/6A，TO-220，超級結技術，適配全球AC輸入範圍的機器人充電樁
高側電源開關	VBQF2216	-20V/-15A/16mΩ，DFN8，P溝道，簡化自舉電路
多路負載管理	VBC6N2022	20V/6.6A，TSSOP8，雙N管集成，支持1.8V GPIO直驅，適合MCU直接配電

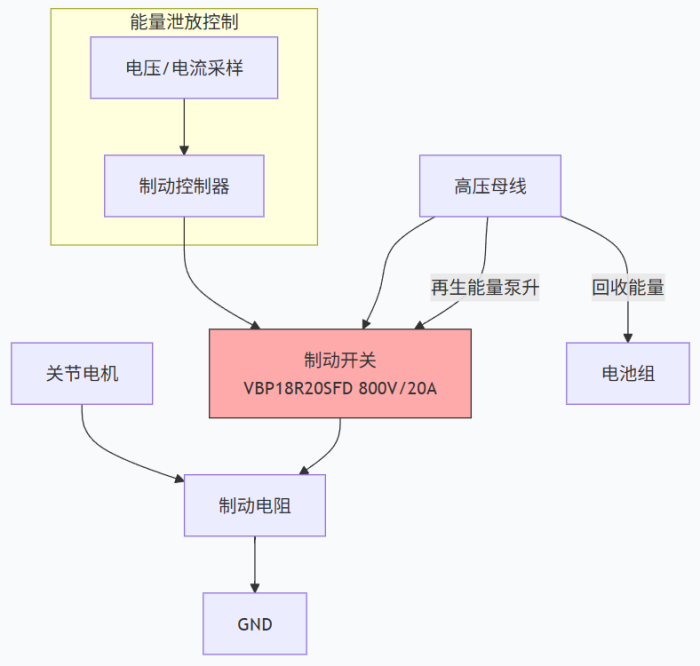

3. 動態制動與能量回收 —— 競賽與工業場景的“安全底線”

參數

推薦型號

場景與實測表現

制動斬波開關

VBP18R20SFD

800V/20A/205mΩ，TO-247，可鉗位800V平臺再生尖峰，保障直流母線不超壓

能量泄放支路

VBMB17R07SE

700V/7A，多脈衝雪崩耐量優異，無懼頻繁制動工況

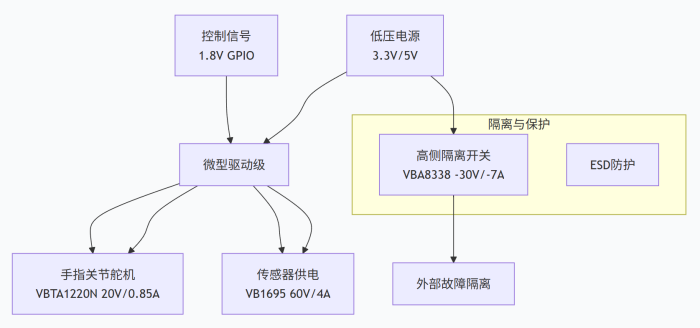

4. 感測器與執行器驅動 —— 遍佈全身的“神經末梢”

應用	推薦型號	極致微型化方案
微型舵機/手指關節	VBTA1220N	20V/0.85A，SC75-3，1.8V GPIO直驅，已在仿生靈巧手中大批量使用
感測器供電管理	VB1695	60V/4A，精細電源軌控制
高側隔離開關	VBA8338	-30V/-7A/18mΩ，MSOP8，做到感測器故障時的毫秒級隔離

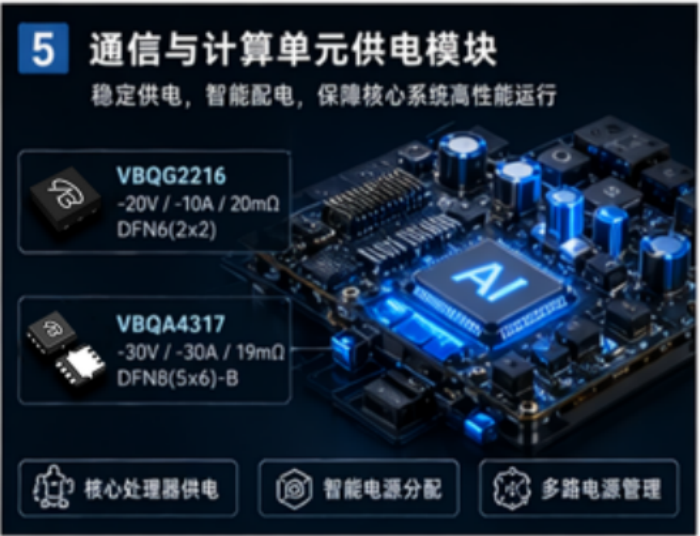

5. 通信與計算單元供電

MOSFETs for Commercial Humanoid Robots 8

核心處理器動態供電：VBQF2216 （高效P-channel動態電源路徑）

智能配電：VBQA4317 （-30V/-30A/19mΩ，DFN8 5×6-B，低熱阻）

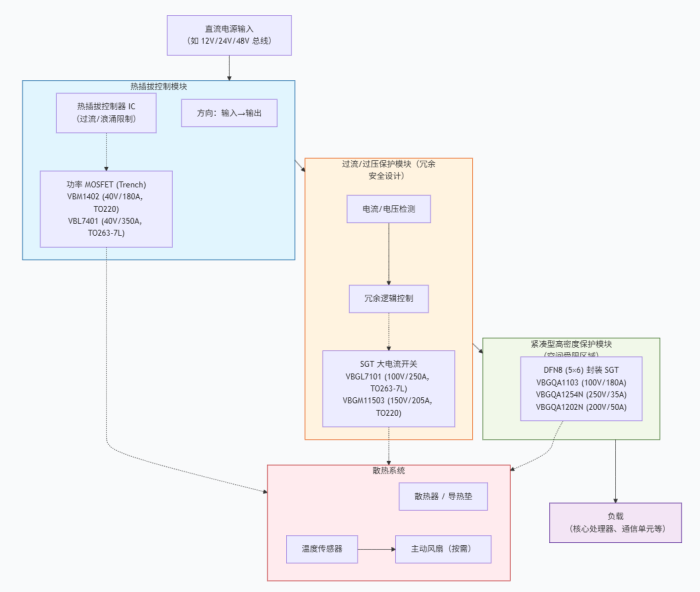

6. 散熱與保護系統 —— 冗餘安全的“最後一道牆”

2026年機器人進入工廠後，熱插拔、過流保護和冗餘設計成為強制性要求。

功能	推薦型號	關鍵參數與封裝
大電流熱插拔保護	VBM1402	40V/180A，Rds(on) 2mΩ，TO-220
極高電流冗餘開關	VBL7401	40V/350A，Rds(on) 0.9mΩ，TO263-7L
100V SGT大電流保護	VBGL7101	100V/250A，Rds(on) 1.2mΩ，TO263-7L
150V 高壓側過流/過壓	VBGM11503	150V/205A，Rds(on) 3.1mΩ，TO220
緊湊型100V保護	VBGQA1103	100V/180A，3.45mΩ，DFN8(5×6)
緊湊型250V高壓保護	VBGQA1254N	250V/35A，42mΩ，DFN8(5×6)
緊湊型200V中壓保護	VBGQA1202N	200V/50A，18mΩ，DFN8(5×6)

以上器件均基於溝槽（Trench）或遮罩柵（SGT）工藝，在EMI、雪崩能力與熱插拔浪湧中形成均衡，適合構建機器人“永不掉電”的安全冗餘系統。

三、系統集成設計三支柱：熱、驅、靠

1. 熱管理——把熱量數字說出來

大功率器件（VBP165R64SFD）：液冷板+即時殼溫監控，結溫預警閾設定135℃。

中等功率（VBM1254N）：厚銅PCB（≥2oz）+風道導向，熱仿真驗證。

微型封裝（VBTA1220N）：依賴自然對流，但需在FPC上佈局熱擴散銅皮，避免指尖熱點。

2. 驅動電路——讓柵極動如脫兔

關節驅動：峰值驅動≥2A，關斷時提供5V負壓，有效抑制橋臂串擾。

保護機制：柵極串聯電阻22Ω附近微調，TVS管並接柵源，DESAT或Vds檢測實現逐週期保護。

EMC抑制：功率地與信號地單點匯接，關鍵開關節點並聯RC吸收，兼顧效率與輻射。

3. 可靠性——學會與餘量共存

電壓電流降額≥30%；母線配置壓敏電阻+TVS陣列。

關鍵節點埋設熱敏電阻，監控熱迴圈次數，實現“預測性維護”，與工廠MES交互。

四、選型速查總表（按功率鏈路）

功能模組	功率等級	首選型號	封裝	決勝參數
主關節驅動	>10kW	VBP165R64SFD	TO-247	650V/64A/36mΩ
主關節驅動	500W-2kW	VBGQF1402	DFN8(3×3)	40V/100A/2.2mΩ
輔助關節	20W-150W	VBC1307	TSSOP8	30V/10A/7mΩ
手指/微型	＜10W	VBTA1220N	SC75-3	20V/0.85A
電源分配	中等功率	VBM1254N	TO-220	250V/50A/41mΩ
制動能量回收	安全關鍵	VBP18R20SFD	TO-247	800V/20A/205mΩ
感測器管理	低功耗	VBC6N2022	TSSOP8	20V/6.6A雙N管
高側電源路徑	系統供電	VBQF2216	DFN8(3×3)	-20V/-15A/16mΩ
熱插拔/冗餘保護	40V平臺	VBM1402	TO220	Rds(on)=2mΩ
高壓側保護	150V平臺	VBGM11503	TO220	Rds(on)=3.1mΩ
