IGLD65R140D2與VBQE165A20S參數對比報告

Number of views:9999
Back to previous page

N溝道(增強型)GaN功率電晶體參數對比分析報告: IGLD65R140D2與VBQE165A20S

一、產品概述


IGLD65R140D2:Infineon CoolGaN™ G5 系列 650 V 增強型 GaN 電晶體,採用 200 mm 晶圓工藝,超快開關速度,無反向恢復電荷,低柵極和輸出電荷,優異的換向魯棒性。封裝:PG-LSON-8(帶開爾文源極)。適用於工業、電信、數據中心 SMPS、圖騰柱 PFC、高頻 LLC 及充電器適配器。


VBQE165A20S:VBsemi 650 V 增強型 GaN 電晶體,超低柵極電荷,超高開關頻率,無反向恢復電荷,內置 ESD 保護。封裝:DFN8×8。適用於伺服器與電信電源、開關電源、PFC、快速電池充電。


二、絕對最大額定值對比



參數



符號



IGLD65R140D2



VBQE165A20S



單位



漏-源電壓(連續)



VDS,max



650



650



V



漏-源電壓(瞬態)



VDS,trans



900



800



V



漏-源電壓(脈衝)



VDS,pulse



750 (Tc=25°C) / 650 (Tc=125°C)



750



V



柵-源電壓(連續)



VGS



-10 ~ 未提供



-1.4 ~ +7



V



柵-源電壓(脈衝)



VGS,pulse



-25 ~ 未提供



未提供



V



連續漏極電流 (Tc=25°C)



ID



12



20



A



連續漏極電流 (Tc=125°C)



ID



未提供



10



A



脈衝漏極電流



IDM



23



30



A



最大功率耗散 (Tc=25°C)



PD



42



119



W



結溫



TJ



-55 ~ 150



-55 ~ 150



°C



存儲溫度範圍



Tstg



-55 ~ 150



-55 ~ 150



°C



雪崩能量(單脈衝)



EAS



未提供



未提供



mJ



漏-源電壓斜率



dv/dt



200



200



V/ns


分析:兩款器件耐壓均為 650 V,VBQE165A20S 提供更高的連續電流(20 A vs 12 A)和功率耗散(119 W vs 42 W),適合更高功率需求。IGLD65R140D2 的瞬態電壓能力更強(900 V vs 800 V),且柵極電壓範圍較寬(負壓可達 -10 V)。

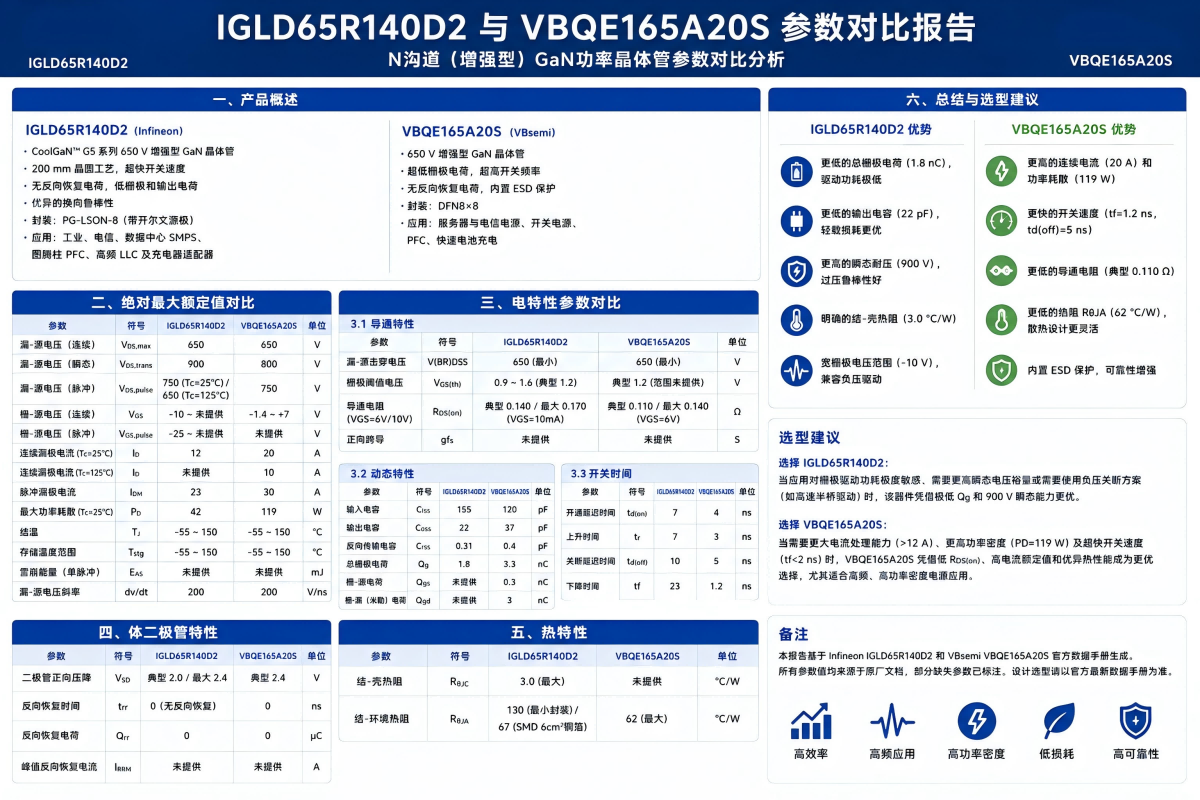

IGLD65R140D2 与 VBQE165A20S 参数对比图

三、電特性參數對比

3.1 導通特性



參數



符號



IGLD65R140D2



VBQE165A20S



單位



漏-源擊穿電壓



V(BR)DSS



650 (最小)



650 (最小)



V



柵極閾值電壓



VGS(th)



0.9 ~ 1.6 (典型 1.2)



典型 1.2 (範圍未提供)



V



導通電阻 (VGS=6V / 10V)



RDS(on)



典型 0.140 / 最大 0.170 (VGS=10mA)



典型 0.110 / 最大 0.140 (VGS=6V)



Ω



正向跨導



gfs



未提供



未提供



S


分析:VBQE165A20S 的導通電阻更低(典型 0.110 Ω vs 0.140 Ω),有助於減少導通損耗。IGLD65R140D2 閾值電壓範圍明確,利於驅動設計。



3.2 動態特性



參數



符號



IGLD65R140D2



VBQE165A20S



單位



輸入電容



Ciss



155



120



pF



輸出電容



Coss



22



37



pF



反向傳輸電容



Crss



0.31



0.4



pF



總柵極電荷



Qg



1.8



3.3



nC



柵-源電荷



Qgs



未提供



0.3



nC



柵-漏(米勒)電荷



Qgd



未提供



3



nC


分析:IGLD65R140D2 的總柵極電荷極低(1.8 nC),顯著降低驅動功耗。VBQE165A20S 的輸入電容略小(120 pF vs 155 pF),但輸出電容較大(37 pF vs 22 pF)。Crss 均極小,適合高頻開關。



3.3 開關時間



參數



符號



IGLD65R140D2



VBQE165A20S



單位



開通延遲時間



td(on)



7



4



ns



上升時間



tr



7



3



ns



關斷延遲時間



td(off)



10



5



ns



下降時間



tf



23



1.2



ns


分析:VBQE165A20S 開關速度顯著更快,尤其下降時間僅 1.2 ns,遠優於 IGLD65R140D2 的 23 ns,在高頻應用中可大幅降低開關損耗。



四、體二極體特性



參數



符號



IGLD65R140D2



VBQE165A20S



單位



二極體正向壓降



VSD



典型 2.0 / 最大 2.4



典型 2.4



V



反向恢復時間



trr



0(無反向恢復)



0



ns



反向恢復電荷



Qrr



0



0



μC



峰值反向恢復電流



IRRM



未提供



未提供



A


分析:兩款器件均為 GaN,無反向恢復電荷(Qrr=0),在橋式拓撲中可消除二極體反向恢復損耗,提升效率。



五、熱特性



參數



符號



IGLD65R140D2



VBQE165A20S



單位



結-殼熱阻



RθJC



3.0 (最大)



1.05(典型)



°C/W



結-環境熱阻



RθJA



130 (最小封裝) / 67 (SMD 6cm²銅箔)



62 (最大)



°C/W


分析:VBQE165A20S 具有更低的結-環境熱阻(62 °C/W),且功率耗散更高(119 W),配合良好散熱可實現更大輸出功率。能承受更高功率耗散(119W vs 51W)的關鍵。在散熱設計良好的條件下,VBQE165A20S 可實現更高的功率密度。



六、總結與選型建議



IGLD65R140D2 優勢



VBQE165A20S 優勢



◆ 更低的總柵極電荷(1.8 nC),驅動功耗極低



◆ 更高的連續電流(20 A)和功率耗散(119 W)



◆ 更低的輸出電容(22 pF),輕載損耗更優



◆ 更快的開關速度(tf=1.2 ns,td(off)=5 ns)



◆ 更高的瞬態耐壓(900 V),過壓魯棒性好



◆ 更低的導通電阻(典型 0.110 Ω)



◆ 明確的結-殼熱阻(3.0 °C/W)



◆ 更低的熱阻 RθJA(62 °C/W),散熱設計更靈活



◆ 寬柵極電壓範圍(-10 V),相容負壓驅動



◆ 內置 ESD 保護,可靠性增強

選型建議


選擇 IGLD65R140D2:當應用對柵極驅動功耗極度敏感、需要更高瞬態電壓裕量或需要使用負壓關斷方案(如高速半橋驅動)時,該器件憑藉極低 Qg 和 900 V 瞬態能力更優。



選擇 VBQE165A20S:當需要更大電流處理能力(>12 A)、更高功率密度(PD=119 W)及超快開關速度(tf<2 ns)時,VBQE165A20S 憑藉低 RDS(on)、高電流額定值和優異熱性能成為更優選擇,尤其適合高頻、高功率密度電源應用。


備註: 本報告基於 Infineon IGLD65R140D2 和 VBsemi VBQE165A20S 官方數據手冊生成。所有參數值均來源於原廠文檔,部分缺失參數已標注。設計選型請以官方最新數據手冊為准。
