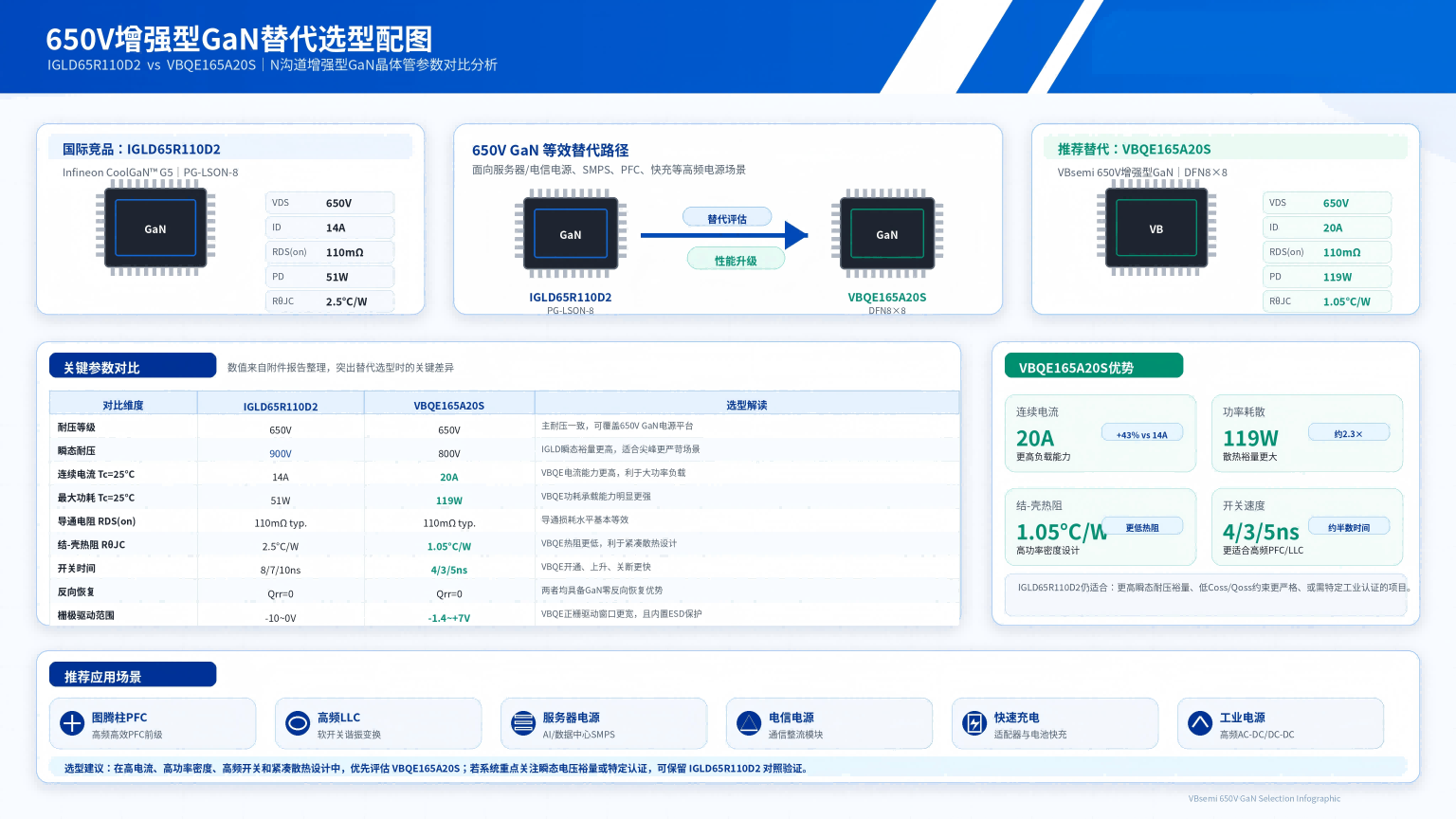

IGLD65R110D2與VBQE165A20S參數對比報告

N溝道增強型GaN電晶體參數對比分析報告: IGLD65R110D2與VBQE165A20S

一、產品概述

IGLD65R110D2：Infineon CoolGaN™ G5 650V增強型氮化鎵（GaN）電晶體，採用200mm晶圓技術，超快開關速度，無反向恢復電荷，低柵極電荷和輸出電荷，滿足工業級可靠性。封裝：PG-LSON-8。適用於工業、電信、數據中心SMPS、半橋硬/軟開關拓撲（如圖騰柱PFC、高頻LLC）、充電器適配器。

VBQE165A20S：VBsemi 650V增強型氮化鎵（GaN）電晶體，超低柵極電荷，超高開關頻率，無反向恢復電荷，內置ESD保護。封裝：DFN8*8。適用於伺服器和電信電源、開關電源（SMPS）、PFC電源、快速電池充電。

二、絕對最大額定值對比

分析：VBQE165A20S 具有更高的連續電流能力（20A vs 14A）和顯著更高的功率耗散（119W vs 51W），同時封裝熱阻更優。IGLD65R110D2 的瞬態耐壓更高（900V vs 800V），且允許更寬的負柵極偏壓，但在正柵極驅動範圍上 VBQE165A20S 更寬（+7V vs 0V 最大）。

三、電特性參數對比

3.1 導通特性

分析：兩款器件的導通電阻幾乎相同（0.11Ω典型）。閾值電壓範圍相近（典型1.2V），VBQE165A20S 的閾值電壓最小值較低（約0.5V），可能對低驅動電壓更敏感，但需確認實際驅動條件。

3.2 動態特性

分析：IGLD65R110D2 具有更低的輸入電容（170pF vs 120pF? 注意IGLD65R110D2的Ciss為170pF，VBQE165A20S為120pF，實際VBQE165A20S更低）和顯著更低的輸出電容（29pF vs 37pF），但反向傳輸電容幾乎相同。總柵極電荷IGLD65R110D2更低（2.4nC @3V vs 3.3nC @6V），但在同等驅動電壓下差異可能縮小。VBQE165A20S 的輸出電荷較高（33.5nC vs 18nC），對應更高的Coss儲能。

3.3 開關時間

分析：VBQE165A20S 在開關速度上優勢明顯，開通延遲、上升時間、關斷延遲均大幅領先（約一半）。IGLD65R110D2 提供了下降時間數據（20ns），而VBQE165A20S 未給出，但根據其較高開關頻率特性，預計下降時間同樣出色。

四、體二極體特性（反向導通特性）

分析：兩款器件均為零反向恢復電荷，這是GaN技術的重要優勢。正向壓降相近（約2.0~2.4V），適用於高頻整流和同步整流應用。

五、熱特性

分析：VBQE165A20S 具有極低的熱阻（結-殼1.05°C/W），遠優於IGLD65R110D2（2.5°C/W），這也是其能承受更高功率耗散（119W vs 51W）的關鍵。在散熱設計良好的條件下，VBQE165A20S 可實現更高的功率密度。

六、總結與選型建議

選型建議

選擇 IGLD65R110D2：當應用需要更高的瞬態電壓裕量（900V）、或需要更低的輸出電容以減小開關損耗，或對工業級可靠性認證有明確要求，且系統散熱能力較強（可承受較高熱阻）時。

選擇 VBQE165A20S：當應用需要更高的連續電流（20A）、更高的功率密度、更快的開關速度（尤其高頻應用如圖騰柱PFC或LLC）、或對熱管理要求更寬鬆時。其極低的熱阻和更大的功率耗散能力使其在緊湊設計中更具優勢。

備註: 本報告基於 IGLD65R110D2（Infineon Technologies）和 VBQE165A20S（VBsemi）官方數據手冊自動生成。所有參數值均來源於原廠數據手冊，設計選型請以官方文檔為准。部分參數（如閾值電壓最小值）因文檔表述不清已標注，建議查閱原廠最新規格書確認。
