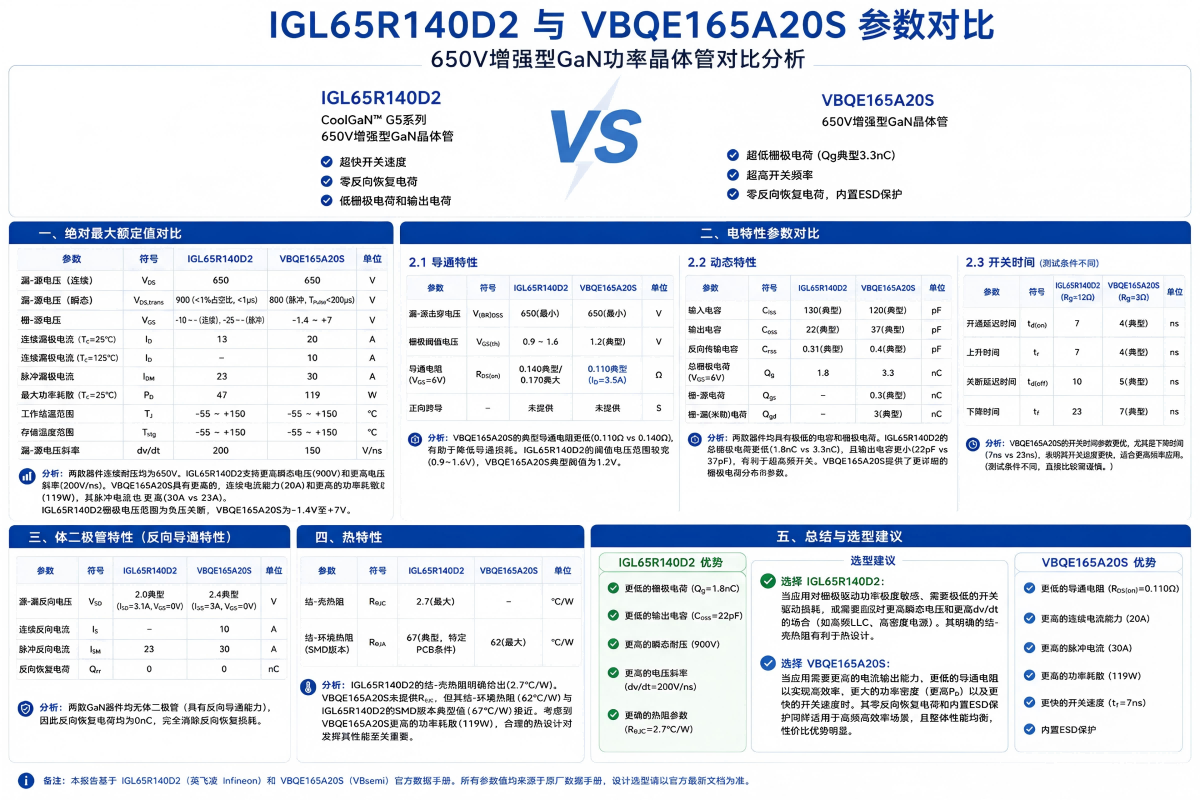

650V增強型GaN功率電晶體參數對比分析報告: IGL65R140D2與VBQE165A20S
一、產品概述
IGL65R140D2:英飛淩(Infineon)CoolGaN™ G5系列650V增強型GaN電晶體,採用200mm晶圓技術,超快開關速度,零反向恢復電荷,低柵極電荷和輸出電荷。封裝:PG-TSON-8。適用於工業、電信、數據中心SMPS(半橋硬/軟開關拓撲,如圖騰柱PFC、高頻LLC)以及充電器和適配器。
VBQE165A20S:VBsemi 650V增強型GaN電晶體,超低柵極電荷(Qg典型3.3nC),超高開關頻率,零反向恢復電荷,內置ESD保護。封裝:DFN8*8。適用於伺服器和電信電源、開關電源(SMPS)、功率因數校正(PFC)、快速電池充電等應用。
二、絕對最大額定值對比
參數 |
符號 |
IGL65R140D2 |
VBQE165A20S |
單位 |
漏-源電壓(連續) |
VDS |
650 |
650 |
V |
漏-源電壓(瞬態) |
VDS,trans |
900 ( <1%占空比,<1μs ) |
800 (脈衝,TPulse<200μs ) |
V |
柵-源電壓 |
VGS |
-10 ~ - (連續);-25 ~ - (脈衝) |
-1.4 ~ +7 |
V |
連續漏極電流 (Tc=25°C) |
ID |
13 |
20 |
A |
連續漏極電流 (Tc=125°C) |
ID |
- |
10 |
A |
脈衝漏極電流 |
IDM |
23 |
30 |
A |
最大功率耗散 (Tc=25°C) |
PD |
47 |
119 |
W |
工作結溫範圍 |
TJ |
-55 ~ +150 |
-55 ~ +150 |
°C |
存儲溫度範圍 |
Tstg |
-55 ~ +150 |
-55 ~ +150 |
°C |
漏-源電壓斜率 |
dv/dt |
200 |
150 |
V/ns |
分析:兩款器件連續耐壓均為650V。IGL65R140D2支持更高的瞬態電壓(900V)和更高的電壓斜率(200V/ns)。VBQE165A20S具有更高的連續電流能力(20A vs 13A)和更高的功率耗散(119W vs 47W),其脈衝電流也更高(30A vs 23A)。IGL65R140D2的柵極電壓範圍為負壓關斷,而VBQE165A20S為-1.4V至+7V。

三、電特性參數對比
3.1 導通特性
參數 |
符號 |
IGL65R140D2 |
VBQE165A20S |
單位 |
漏-源擊穿電壓 |
V(BR)DSS |
650 (最小) |
650 (最小) |
V |
柵極閾值電壓 |
VGS(th) |
0.9 ~ 1.6 |
1.2 (典型) |
V |
導通電阻 (VGS=6V) |
RDS(on) |
0.140典型/ 0.170最大 |
0.110典型 (VGS=6V, ID=3.5A) |
Ω |
正向跨導 |
- |
未提供 |
未提供 |
S |
分析:VBQE165A20S的典型導通電阻更低(0.110Ω vs 0.140Ω),有助於降低導通損耗。IGL65R140D2的閾值電壓範圍較寬(0.9~1.6V),VBQE165A20S典型閾值為1.2V。
3.2 動態特性
參數 |
符號 |
IGL65R140D2 |
VBQE165A20S |
單位 |
輸入電容 |
Ciss |
130 (典型) |
120 (典型) |
pF |
輸出電容 |
Coss |
22 (典型) |
37 (典型) |
pF |
反向傳輸電容 |
Crss |
0.31 (典型) |
0.4 (典型) |
pF |
總柵極電荷 (VGS=6V) |
Qg |
1.8 |
3.3 |
nC |
柵-源電荷 |
Qgs |
未提供 |
0.3 (典型) |
nC |
柵-漏(米勒)電荷 |
Qgd |
未提供 |
3 (典型) |
nC |
分析:兩款器件均具有極低的電容和柵極電荷,這是GaN技術的優勢。IGL65R140D2的總柵極電荷更低(1.8nC vs 3.3nC),且輸出電容更小(22pF vs 37pF),有利於超高頻開關。VBQE165A20S提供了更詳細的柵極電荷分佈參數。
3.3 開關時間
參數 |
符號 |
IGL65R140D2 |
VBQE165A20S |
單位 |
開通延遲時間 |
td(on) |
7 |
4 (典型) |
ns |
上升時間 |
tr |
7 |
4 (典型) |
ns |
關斷延遲時間 |
td(off) |
10 |
5 (典型) |
ns |
下降時間 |
tf |
23 |
7 (典型) |
ns |
分析:VBQE165A20S的開關時間參數更優,尤其是下降時間(7ns vs 23ns),表明其開關速度更快,適合更高頻率的應用。IGL65R140D2的開關時間也極快,但測試條件(Rg=12Ω)與VBQE165A20S(Rg=3Ω)不同,直接比較需謹慎。
四、體二極體特性(反向導通特性)
參數 |
符號 |
IGL65R140D2 |
VBQE165A20S |
單位 |
源-漏反向電壓 |
VSD |
2.0典型 (ISD=3.1A, VGS=0V) |
2.4典型 (IS=3A, VGS=0V) |
V |
連續反向電流 |
IS |
未提供 |
10 |
A |
脈衝反向電流 |
ISM |
23 |
30 |
A |
反向恢復電荷 |
Qrr |
0 |
0 |
nC |
分析:兩款GaN器件均無體二極體(具有反向導通能力),因此反向恢復電荷均為0nC,這是GaN相比Si器件的顯著優勢,完全消除反向恢復損耗。
五、熱特性
參數 |
符號 |
IGL65R140D2 |
VBQE165A20S |
單位 |
結-殼熱阻 |
RθJC |
2.7 (最大) |
1.05(典型) |
°C/W |
結-環境熱阻 (SMD版本) |
RθJA |
67 (典型,特定PCB條件) |
62 (最大) |
°C/W |
分析:VBQE165A20S 具有更低的結-環境熱阻(62 °C/W),且功率耗散更高(119 W),配合良好散熱可實現更大輸出功率。能承受更高功率耗散(119W vs 51W)的關鍵。在散熱設計良好的條件下,VBQE165A20S 可實現更高的功率密度。
六、總結與選型建議
IGL65R140D2 優勢 |
VBQE165A20S 優勢 |
◆ 更低的柵極電荷(Qg=1.8nC) ◆ 更低的輸出電容(Coss=22pF) ◆ 更高的瞬態耐壓(900V) ◆ 更高的電壓斜率(dv/dt=200V/ns) ◆ 明確的熱阻參數(RθJC=2.7°C/W) |
◆ 更低的導通電阻(RDS(on)=0.110Ω) ◆ 更高的連續電流能力(20A) ◆ 更高的脈衝電流(30A) ◆ 更高的功率耗散(119W) ◆ 更快的開關速度(tf=7ns) ◆ 內置ESD保護 |
選型建議
選擇 IGL65R140D2:當應用對柵極驅動功率極度敏感、需要極低的開關驅動損耗、或需要應對更高瞬態電壓和更高dv/dt的場合(如高頻LLC、高密度電源)。其明確的結-殼熱阻有利於熱設計。
選擇 VBQE165A20S:當應用需要更高的電流輸出能力、更低的導通電阻以實現高效率、更大的功率密度(更高PD)以及更快的開關速度時。其零反向恢復電荷和內置ESD保護同樣適用於高頻高效率場景,且整體性能均衡,性價比優勢明顯。
備註: 本報告基於 IGL65R140D2(英飛淩 Infineon)和 VBQE165A20S(VBsemi)官方數據手冊自動生成。所有參數值均來源於原廠數據手冊,設計選型請以官方最新文檔為准。
