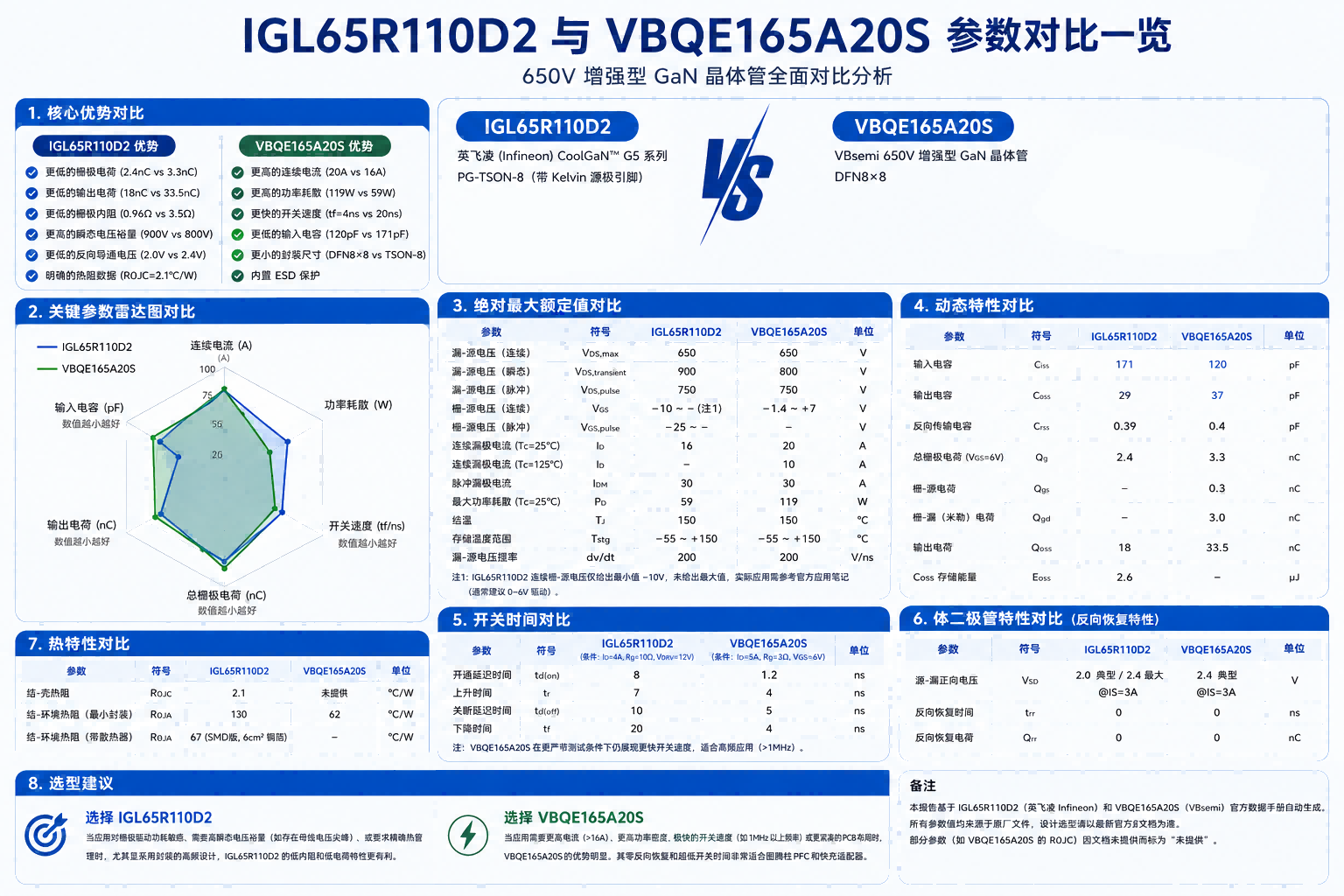

IGL65R110D2與VBQE165A20S參數對比報告

Number of views:9999
Back to previous page

N溝道增強型GaN電晶體參數對比分析報告: IGL65R110D2與VBQE165A20S

一、產品概述


IGL65R110D2:英飛淩(Infineon)CoolGaN™ G5系列650V增強型GaN電晶體,採用200mm晶圓工藝,超快開關速度、零反向恢復電荷、低柵極電荷和輸出電荷,適用於高頻半橋硬開關和軟開關拓撲(如圖騰柱PFC、高頻LLC等)。封裝:PG-TSON-8(帶Kelvin源極引腳)。


VBQE165A20S:VBsemi 650V增強型GaN電晶體,具有超低柵極電荷、超高頻開關能力、零反向恢復電荷,內置ESD保護。封裝:DFN8×8。適用於伺服器電源、開關電源、PFC、快速充電等應用。


二、絕對最大額定值對比



參數



符號



IGL65R110D2



VBQE165A20S



單位



漏-源電壓(連續)



VDS,max



650



650



V



漏-源電壓(瞬態)



VDS,transient



900



800



V



漏-源電壓(脈衝)



VDS,pulse



750



750



V



柵-源電壓(連續)



VGS



−10 ~ − (注1)



−1.4 ~ +7



V



柵-源電壓(脈衝)



VGS,pulse



−25 ~ −



−



V



連續漏極電流 (Tc=25°C)



ID



16



20



A



連續漏極電流 (Tc=125°C)



ID



−



10



A



脈衝漏極電流



IDM



30



30



A



最大功率耗散 (Tc=25°C)



PD



59



119



W



結溫



TJ



150



150



°C



存儲溫度範圍



Tstg



−55 ~ +150



−55 ~ +150



°C



漏-源電壓擺率



dv/dt



200



200



V/ns


分析:

- VBQE165A20S 具有更高的連續電流(20A vs 16A)和顯著更高的功率耗散(119W vs 59W),在相同封裝尺寸下表現出更強的電流和熱承載能力。

- IGL65R110D2 的瞬態漏-源電壓更高(900V vs 800V),且柵極電壓負向範圍更寬(−10V vs −1.4V),提供更大的安全裕量。

- 兩者脈衝電流相等(30A),且擺率規格相同。

注1:IGL65R110D2 數據手冊中連續柵-源電壓僅給出最小值−10V,未給出最大值,實際應用需參考官方應用筆記(通常建議0~6V驅動)。




三、電特性參數對比

3.1 導通特性



參數



符號



IGL65R110D2



VBQE165A20S



單位



漏-源擊穿電壓



V(BR)DSS



650(最小)



650(最小)



V



柵極閾值電壓



VGS(th)



0.9 ~ 1.6



典型1.2(注2)



V



導通電阻 (VGS=6V, ID=4A / 3.5A)



RDS(on)



0.110典型 / 0.140最大



0.110典型 / 0.140最大



Ω



導通電阻溫度係數



ΔRDS(on)/T



−



0.60(V/°C)



—



柵極電阻



Rg



0.96(典型)



3.5(典型)



Ω


分析:

- 兩款器件的導通電阻完全相同(0.11Ω典型,0.14Ω最大),表現出同等級別的導通損耗。

- IGL65R110D2 的閾值電壓範圍更寬,而 VBQE165A20S 的典型閾值電壓略低(1.2V vs 1.2V 近似),兩者均適合低壓邏輯驅動。

- IGL65R110D2 的柵極內阻遠低於 VBQE165A20S(0.96Ω vs 3.5Ω),有利於更快的柵極充放電。

注2:VBQE165A20S 數據手冊中閾值電壓典型值為1.2V,但未提供最小/最大值(表格中標注“2.5 - 1.2”疑為排版問題,此處以典型值1.2V為准)。


3.2 動態特性



參數



符號



IGL65R110D2



VBQE165A20S



單位



輸入電容



Ciss



171



120



pF



輸出電容



Coss



29



37



pF



反向傳輸電容



Crss



0.39



0.4



pF



總柵極電荷 (VGS=6V / VGS=6V)



Qg



2.4



3.3



nC



柵-源電荷



Qgs



−



0.3



nC



柵-漏(米勒)電荷



Qgd



−



3.0



nC



輸出電荷



Qoss



18



33.5



nC



Coss存儲能量



Eoss



2.6



−



μJ


分析:

- IGL65R110D2 的輸入電容(Ciss)稍高(171pF vs 120pF),但輸出電容更低(29pF vs 37pF),反傳電容幾乎相同。

- IGL65R110D2 的總柵極電荷更低(2.4nC vs 3.3nC),且具有更小的輸出電荷(18nC vs 33.5nC),有助於降低驅動損耗和開關損耗。

- VBQE165A20S 提供了詳細的柵極電荷分解,方便設計者估算米勒平臺。


3.3 開關時間



參數



符號



IGL65R110D2



VBQE165A20S



單位



開通延遲時間



td(on)



8



1.2



ns



上升時間



tr



7



4



ns



關斷延遲時間



td(off)



10



5



ns



下降時間



tf



20



4



ns


分析:

- VBQE165A20S 展現出顯著更快的開關性能,所有開關時間均大幅優於 IGL65R110D2(例如下降時間 4ns vs 20ns),這得益於其更低的柵極內阻和優化的內部設計。

- 注意兩者測試條件不同:IGL65R110D2 測試條件為 ID=4A, Rg=10Ω, VDRV=12V;VBQE165A20S 測試條件為 ID=5A, Rg=3Ω, VGS=6V。儘管如此,VBQE165A20S 在更嚴苛的測試條件下仍保持更快速度,表明其高頻性能更強。


四、體二極體特性



參數



符號



IGL65R110D2



VBQE165A20S



單位



源-漏正向電壓



VSD



2.0典型 / 2.4最大 @ IS=4A



2.4典型 @ IS=3A



V



反向恢復時間



trr



0



0



ns



反向恢復電荷



Qrr



0



0



nC


分析:

- 兩款器件均為 GaN 電晶體,無傳統 PN 結體二極體,因此反向恢復電荷均為零,消除了同步整流和硬開關應用中的恢復損耗,這是 GaN 相對於 Si MOSFET 的核心優勢。

- IGL65R110D2 的正向壓降略低(2.0V vs 2.4V),在反向導通時損耗略小。


五、熱特性



參數



符號



IGL65R110D2



VBQE165A20S



單位



結-殼熱阻



RθJC



2.1



1.05(典型)



°C/W



結-環境熱阻(最小封裝)



RθJA



130



62



°C/W



結-環境熱阻(帶散熱器)



RθJA



67(SMD版,6cm²銅箔)



−



°C/W


分析:VBQE165A20S 具有更低的結-環境熱阻(62 °C/W),且功率耗散更高(119 W),配合良好散熱可實現更大輸出功率。能承受更高功率耗散(119W vs 51W)的關鍵。在散熱設計良好的條件下,VBQE165A20S 可實現更高的功率密度。



六、總結與選型建議



IGL65R110D2 優勢



VBQE165A20S 優勢



◆ 更低的柵極電荷(2.4nC vs 3.3nC)


◆ 更低的輸出電荷(18nC vs 33.5nC)


◆ 更低的柵極內阻(0.96Ω vs 3.5Ω)


◆ 更高的瞬態電壓裕量(900V vs 800V)


◆ 更低的反向導通電壓(2.0V vs 2.4V)


◆ 明確的熱阻數據(RθJC=2.1°C/W)



◆ 更高的連續電流(20A vs 16A)


◆ 更高的功率耗散(119W vs 59W)


◆ 更快的開關速度(tf=4ns vs 20ns)


◆ 更低的輸入電容(120pF vs 171pF)


◆ 更小的封裝尺寸(DFN8×8 vs TSON-8)


◆ 內置ESD保護

選型建議


選擇 IGL65R110D2:當應用對柵極驅動功耗敏感、需要高瞬態電壓裕量(如存在母線電壓尖峰)、或要求精確熱管理時,尤其是採用 Kelvin 源極封裝的高頻設計,IGL65R110D2 的低內阻和低電荷特性更有利。


選擇 VBQE165A20S:當應用需要更高電流(>16A)、更高功率密度、極快的開關速度(如 1MHz 以上頻率)或更緊湊的 PCB 佈局時,VBQE165A20S 的優勢明顯。其零反向恢復和超低開關時間非常適合圖騰柱 PFC 和快充適配器。



備註: 本報告基於 IGL65R110D2(英飛淩 Infineon)和 VBQE165A20S(VBsemi)官方數據手冊自動生成。所有參數值均來源於原廠檔,設計選型請以最新官方文檔為准。部分參數(如 VBQE165A20S 的 RθJC)因文檔未提供而標為“未提供”。
