3D印表機功率器件需求升級

進入2026年，3D印表機正在從傳統桌面級設備，逐步向高速列印、大尺寸成型、多噴頭控制、工業級連續運行和智能化控制方向發展。整機系統中，熱床加熱、噴頭加熱、風扇散熱、電源輸入保護、MCU週邊負載控制等模組，都離不開高可靠、高效率的功率MOSFET器件。

在3D印表機控制板中，MOSFET不僅承擔簡單的開關功能，還直接影響整機的加熱速度、溫控精度、PCB溫升、電源安全性和長期運行穩定性。尤其是在熱床大電流、噴頭快速加熱、多路風扇控制和電源防反接保護等場景中，MOSFET的導通電阻、耐壓、電流能力、封裝散熱能力和驅動相容性，都會影響整機方案表現。

VBsemi圍繞3D印表機核心功率鏈路，提供覆蓋熱床主MOS、工業熱床MOS、噴頭加熱MOS、風扇驅動MOS、防反接MOS、MCU負載開關、小功率週邊開關和中功率電源保護的完整型號組合，幫助客戶實現更低損耗、更高集成度和更可靠的控制板設計。

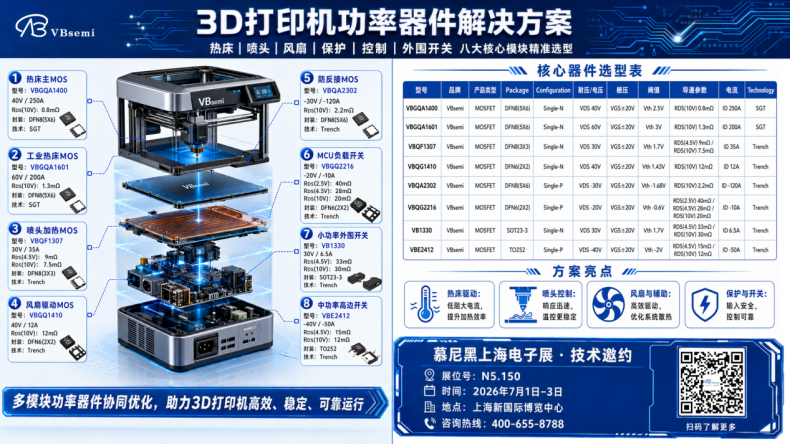

3D印表機功率系統核心模組分析

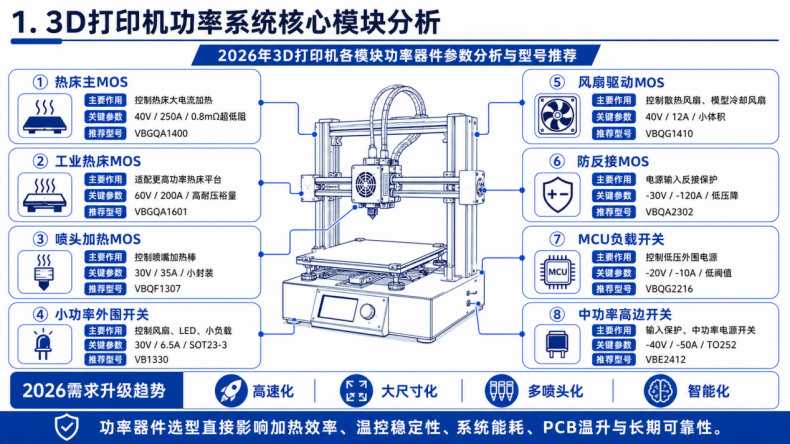

3D印表機的功率器件主要分佈在以下幾個關鍵位置：

各模組型號推薦與參數分析

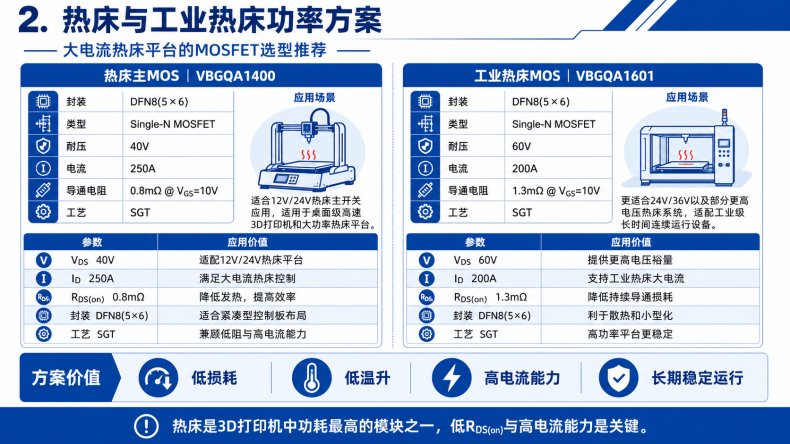

1. 熱床主MOS

推薦型號：VBGQA1400
封裝：DFN8(5×6) ； 類型：Single-N MOSFET ； 耐壓：40V ； 電流：250A
導通電阻：0.8mΩ @ VGS=10V
工藝：SGT

熱床是3D印表機中功耗最高的模組之一，尤其在大尺寸平臺、快速升溫平臺和高溫材料列印場景下，熱床MOS需要長期承受較大的持續電流。VBGQA1400採用DFN8(5×6)封裝，具備40V耐壓、250A電流能力和0.8mΩ超低導通電阻，非常適合12V、24V熱床主開關應用。

0.8mΩ的低RDS(on)能夠顯著降低導通損耗，減少MOSFET發熱，提升熱床控制板長期運行穩定性。對於高電流熱床控制板，該型號可以有效降低PCB銅箔和器件本體溫升，適合桌面級高速3D印表機和大功率熱床平臺。

應用優勢：

推薦應用：熱床主開關、大功率加熱平臺、桌面級高速3D印表機熱床控制板。

2. 工業熱床MOS

推薦型號：VBGQA1601
封裝：DFN8(5×6) ； 類型：Single-N MOSFET ； 耐壓：60V ； 電流：200A
導通電阻：1.3mΩ @ VGS=10V
工藝：SGT

工業級3D印表機通常採用更高功率熱床、更長線纜和更複雜的供電系統，對MOSFET耐壓裕量和熱穩定性要求更高。VBGQA1601具備60V耐壓和200A電流能力，相比40V器件擁有更高的電壓安全裕量，更適合24V、36V以及部分更高電壓熱床系統。

1.3mΩ的低導通電阻能夠保證在高功率熱床場景下依然保持較低損耗，DFN8(5×6)封裝也有助於提升散熱效率和PCB空間利用率。對於工業級長時間連續運行設備，VBGQA1601能夠在耐壓、導通損耗和封裝體積之間取得良好平衡。

應用優勢：

推薦應用：工業3D印表機熱床、大尺寸熱床、高功率加熱平臺、24V/36V熱床系統。

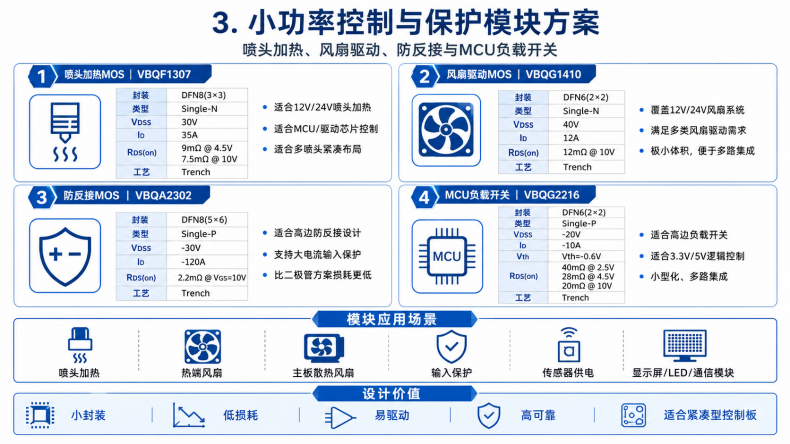

3. 噴頭加熱MOS

推薦型號：VBQF1307
封裝：DFN8(3×3) ； 類型：Single-N MOSFET ； 耐壓：30V ； 電流：35A
導通電阻：9mΩ @ VGS=4.5V，7.5mΩ @ VGS=10V
工藝：Trench

噴頭加熱模組通常用於控制加熱棒，實現噴嘴溫度快速回應和穩定控制。相比熱床模組，噴頭加熱功率較小，但對控制精度、開關回應和板級空間要求更高。

VBQF1307採用DFN8(3×3)小型封裝，適合緊湊型噴頭控制板和多噴頭系統。其30V耐壓適合常見12V/24V噴頭加熱平臺，35A電流能力為加熱棒控制提供充足裕量。該型號在4.5V驅動下導通電阻僅9mΩ，說明其能夠較好適配MCU或驅動晶片輸出控制，降低低壓驅動場景下的損耗。

應用優勢：

推薦應用：噴頭加熱、加熱棒控制、多噴頭溫控模組、小型加熱執行單元。

4. 風扇驅動MOS

推薦型號：VBQG1410
封裝：DFN6(2×2) ；類型：Single-N MOSFET ； 耐壓：40V ； 電流：12A
導通電阻：12mΩ @ VGS=10V
工藝：Trench

3D印表機中通常包含熱端風扇、模型冷卻風扇、主板散熱風扇、腔體循環風扇等多個風扇負載。風扇驅動MOS需要具備小體積、低導通損耗和良好的開關可靠性。

VBQG1410採用DFN6(2×2)小型封裝，非常適合多路風扇控制板佈局。40V耐壓可覆蓋12V/24V風扇系統，並提供一定電壓裕量。12A電流能力對於常見風扇負載已經具備較大餘量，有利於提升可靠性。12mΩ導通電阻能夠有效降低小功率驅動模組的發熱。

應用優勢：

推薦應用：模型冷卻風扇、熱端風扇、主板散熱風扇、腔體循環風扇。

5. 防反接MOS

推薦型號：VBQA2302
封裝：DFN8(5×6) ； 類型：Single-P MOSFET ； 耐壓：-30V ；電流：-120A
導通電阻：2.2mΩ @ VGS=10V
工藝：Trench

3D印表機電源輸入端常見12V/24V供電，如果用戶接線錯誤，可能造成主板損壞、熱床異常發熱或控制系統燒毀。因此，輸入端防反接保護非常重要。

VBQA2302為P溝道MOSFET，適合用於電源輸入防反接方案。與傳統二極體防反接相比，MOSFET方案導通壓降低、損耗更小，尤其適合大電流熱床和主控板輸入保護。其-120A電流能力和2.2mΩ低導通電阻能夠在大電流輸入場景下保持較低溫升，提高整機安全性。

應用優勢：

推薦應用：電源輸入防反接、主板輸入保護、熱床供電保護、24V平臺電源保護。

6. MCU負載開關

推薦型號：VBQG2216
封裝：DFN6(2×2) ；類型：Single-P MOSFET ；耐壓：-20V ；電流：-10A
導通電阻：40mΩ @ VGS=2.5V，28mΩ @ VGS=4.5V，20mΩ @ VGS=10V
工藝：Trench

MCU負載開關主要用於控制感測器、電源支路、顯示幕、通信模組、LED燈帶或低壓週邊電路。該模組通常電流較小，但對低壓驅動、低功耗和小封裝要求較高。

VBQG2216採用P溝道結構，適合高邊負載開關應用。其閾值電壓為-0.6V，低壓驅動能力較好，可適配3.3V/5V邏輯控制系統。DFN6(2×2)封裝體積小，適合控制板多路負載開關集成。該型號在2.5V柵壓下即可實現40mΩ導通電阻，適合低壓MCU控制場景。

應用優勢：

推薦應用：MCU週邊負載開關、感測器供電控制、顯示幕電源控制、LED支路控制、通信模組電源開關。

7. 小功率週邊開關

推薦型號：VB1330
品牌：VBsemi
產品類型：MOSFET ；封裝：SOT23-3 ； 結構：Single-N
VDS：30V ；VGS：±20V ；Vth：1.7V
RDS(on)：33mΩ @ VGS=4.5V，30mΩ @ VGS=10V ；ID：6.5A
工藝：Trench

VB1330是一款小封裝N溝道MOSFET，適合用於3D印表機中的小功率開關控制支路。相比熱床和噴頭加熱模組，小功率週邊負載通常電流較小，但數量較多，對器件封裝尺寸、成本和邏輯驅動相容性要求較高。

它採用SOT23-3封裝，結構簡單、體積小，適合高密度控制板佈局。30V耐壓可以覆蓋常見12V/24V低壓支路，6.5A電流能力適合風扇、LED、蜂鳴器、感測器供電、小型電磁負載等控制場景。其在4.5V驅動下RDS(on)為33mΩ，能夠滿足常見MCU控制或低壓驅動場景。

因SOT23-3封裝散熱能力有限，不建議用於熱床主MOS或大功率噴頭加熱MOS，更適合作為週邊小功率控制器件使用。

應用價值：

推薦應用：小型風扇驅動、LED燈帶控制、蜂鳴器控制、感測器供電開關、小型負載開關、輔助電源支路控制。

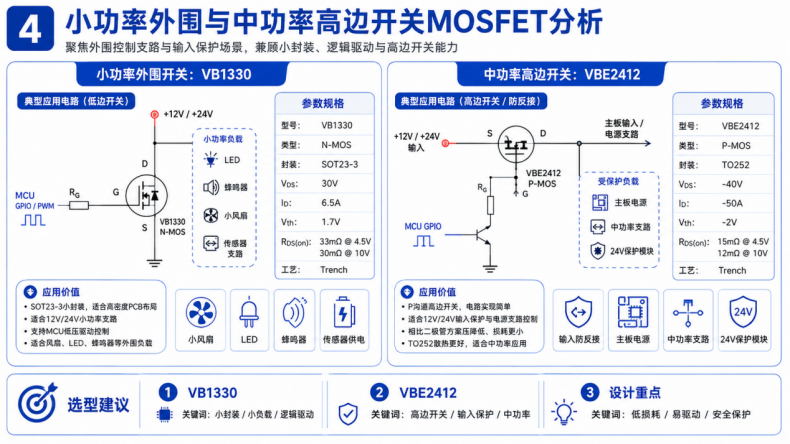

8. 中功率高邊開關與輸入保護

推薦型號：VBE2412
品牌：VBsemi
產品類型：MOSFET ；封裝：TO252 ；結構：Single-P
VDS：-40V ；VGS：±20V ；Vth：-2V
RDS(on)：15mΩ @ VGS=4.5V，12mΩ @ VGS=10V ；ID：-50A
工藝：Trench

VBE2412是一款P溝道MOSFET，採用TO252封裝，適合3D印表機中的中功率高邊開關、電源輸入保護和部分電源支路控制。對於12V/24V平臺，-40V耐壓能夠提供較好的電壓裕量，TO252封裝也具備比小型貼片封裝更好的散熱能力。

在3D印表機應用中，VBE2412可用於電源輸入端防反接保護、主板電源開關、中功率負載支路開關等位置。作為P-MOS器件，它適合高邊開關設計，電路實現相對簡單，不需要複雜的高邊驅動結構。相比傳統二極體防反接方案，P-MOS方案可以降低導通壓降和功率損耗。

不過，VBE2412的RDS(on)為12mΩ，相比VBQA2302的2.2mΩ更高。因此，在熱床主回路這類大電流路徑中，如果長期承載較大電流，發熱會明顯增加。它更推薦用於中功率輸入保護和電源支路開關，而不是大功率熱床主MOS。

應用價值：

推薦應用：電源輸入防反接、主板電源高邊開關、中功率電源支路控制、24V輸入保護模組。

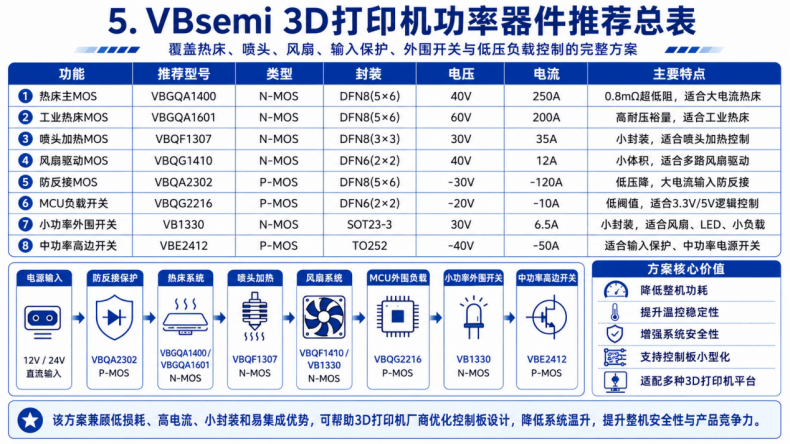

VBsemi 3D印表機功率器件推薦總表

VBsemi 3D印表機功率器件方案以“低損耗、小型化、高可靠、易集成”為核心，覆蓋從主電源入口到加熱系統、散熱系統、週邊負載和MCU控制支路的完整功率鏈路。

1. 降低整機功耗

VBGQA1400、VBGQA1601等低RDS(on)器件可顯著降低熱床大電流路徑損耗，減少控制板溫升，提高電源利用效率。

2. 提升溫控穩定性

VBQF1307適合噴頭加熱控制，有助於實現快速回應和穩定溫控，提升列印品質和材料適配能力。

3. 增強系統安全性

VBQA2302、VBE2412可用於電源輸入防反接和高邊電源保護，降低接線錯誤帶來的損壞風險。

4. 支持控制板小型化

DFN8(5×6)、DFN8(3×3)、DFN6(2×2)、SOT23-3等封裝組合，有利於多模組、高密度控制板設計。

5. 覆蓋桌面級到工業級應用

從VB1330這類小功率週邊開關，到VBGQA1400、VBGQA1601這類大電流熱床MOS，VBsemi可覆蓋桌面級、專業級、工業級3D印表機的不同功率需求。

面向2026年3D印表機高速化、智能化和工業化趨勢，功率器件的合理選型將直接影響整機效率、熱穩定性、電源安全性和長期可靠性。VBsemi通過VBGQA1400、VBGQA1601、VBQF1307、VBQG1410、VBQA2302、VBQG2216、VB1330、VBE2412等多款MOSFET產品，為3D印表機熱床、噴頭、風扇、防反接、MCU負載開關和週邊小功率控制提供完整的功率器件解決方案。

該方案兼顧低損耗、高電流、小封裝和易集成優勢，可幫助3D印表機廠商優化控制板設計，降低系統溫升，提升整機安全性與產品競爭力。
