IO 控制与 NMOS 控制PMOS开关电路有什么区别？

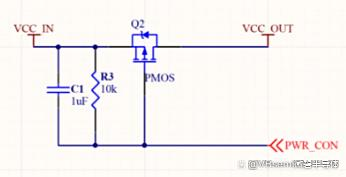

PMOS 可用于电路中某一模块的上电通断控制，电路设计需注意：VCC_IN 与控制端 PWR_CON 的电平标准需一致（例如：VCC_IN=3.3V 时，PWR_CON 高电平也应为 3.3V）

当控制端为高电平时，PMOS 断开，VCC_OUT 无电压输出；

当控制端为低电平时，PMOS 导通，VCC_OUT 有电压输出，且VCC_IN ≈ VCC_OUT

对于 PMOS ，当 Vgs = Vg - Vs < 0 时，PMOS 导通；当 Vgs = Vg - Vs > 0 时，PMOS 断开。

因为 MOS 管的导通压降是非常小的，所以导通时 Rds（漏源电阻）的能量损耗可忽略。

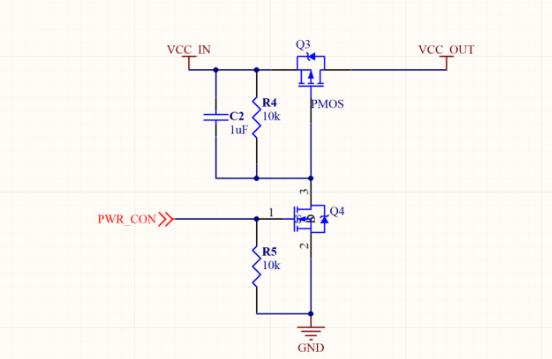

进一步地，上图的电路可以扩展为下图，可通过 NMOS 间接控制 PMOS。

拓展为此电路，针对 VCC_IN 与 PWR_CON 电压就没有强制的要求了。当 PWR_CON 为高电平的时候，NMOS 导通，PMOS 的栅极被拉低到低电平，PMOS 导通，VCC_OUT 有电压输出；

反之，当 PWR_CON 为低电平时，NMOS 关断，从而使 PMOS 也断开，这样就完成了 VCC_IN 输出电压到 VCC_OUT 的控制。
