三極管與射頻MOS管的恒流電路如何實現恒流？

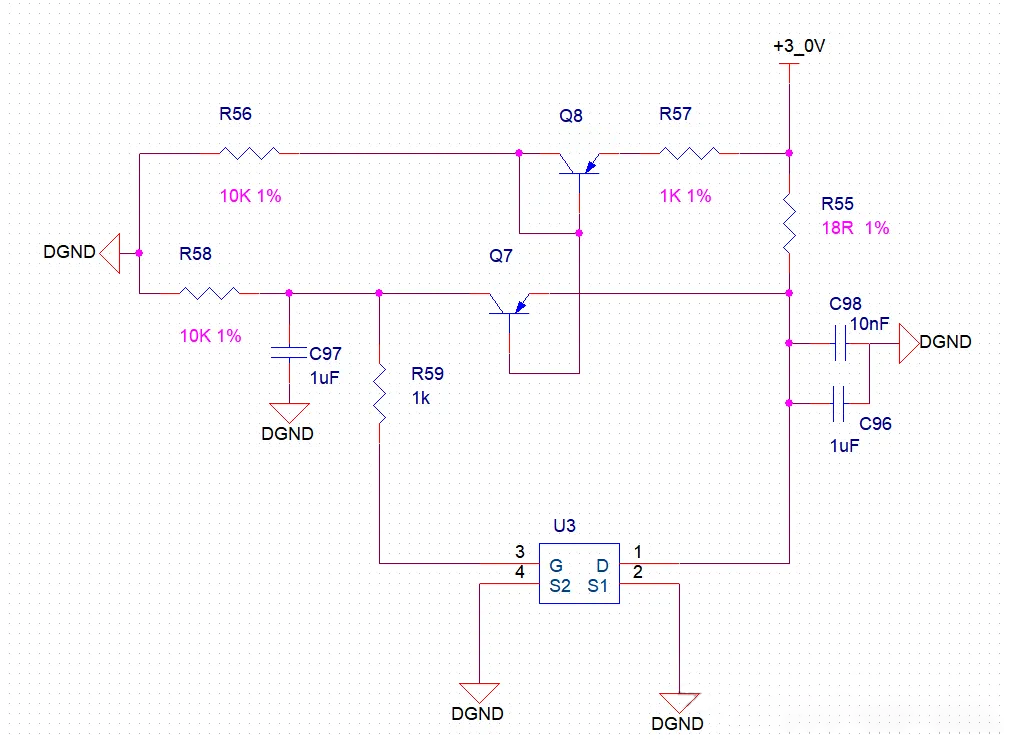

這個恒流電路由兩個 PNP 三極管、四個電阻（R55、R56、R57、R58）組成，還有三個電容（C96、C97、C98）用於射頻去耦，電阻 R59 起限流作用，U3 是增強型射頻 MOS 管。

 先看 Q8、R57、R56 組成的回路，假設三極管 BE 極壓降 0.8V，且Q7 基極電流可忽略，能得到公式 10000i + 0.8 = 3 - 1000i，算出 Q8 射極電流 i 為 0.0002A，Q8 基極電壓 2V。

再看 Q7、R55、U3、R59、R58 組成的回路，已知 Q7 基極電壓 2V，BE 極壓降 0.8V，所以 Q7 射極電壓 2.8V，流經 R55 的電流是 0.0111A。

由於 R58 是大電阻，流經 R55 的電流大部分流向 U3 漏極，就算Q7集電極電壓等於射極電壓，流經 Q7 的最大電流也只有 0.00028A。

電路能恒流，主要是 Q8、R57、R56 組成的回路把 Q7 基極電壓鉗位穩定了。

U3 柵極經 R59 接 Q7 集電極，取 R58 兩端電壓；其值由 R55、Q7、R58、U3 回路的電流分配平衡決定，隨 MOS 管不同在 0~2.8V 間變化。
