不同功率怎麼設計MOS管驅動電路？

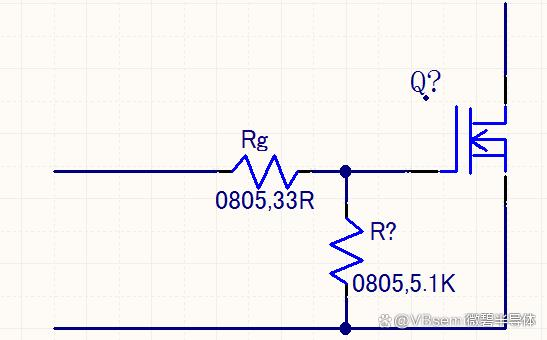

對於小功率電源 (50W 以內) MOS 管的驅動電路，通常只需一個驅動電阻 Rg 即可完成驅動，且此時驅動開通電阻和關斷電阻阻值一致。

 若對中小型功率電源(50W到500W)且有一定的效率設計要求則需把開通電阻Rg(on)和關斷電阻Rg(off)分開，一般採用以下兩種方式設計。

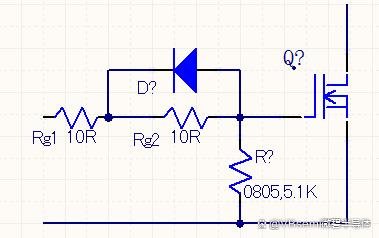

第一種設計方式Rg(on)=Rg1+Rg2，Rg(off)=Rg1。

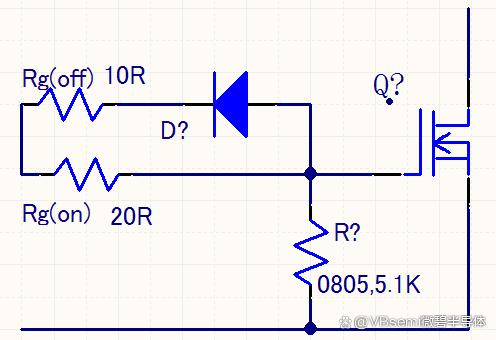

 第二種設計方式將Rg(on)和Rg(off)分開便於調整。

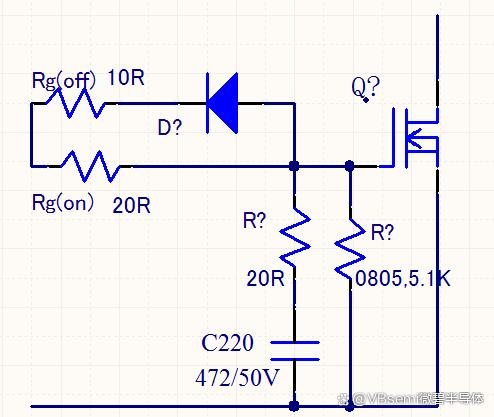

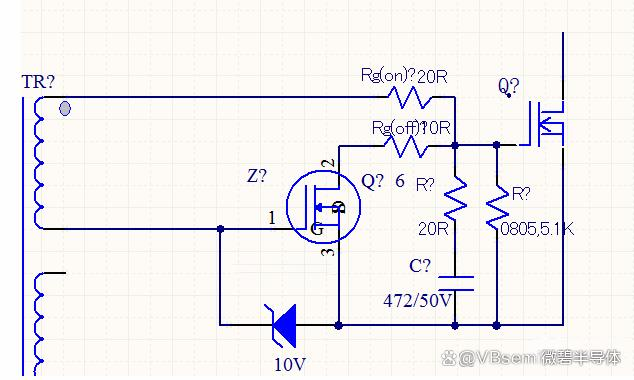

 對於中等功率的電源(300W到1500K)不僅需要開通電阻和關斷電阻分開，還需要對驅動米勒平臺進行處理。一般在MOS管的GS之間增加一組RC電路，通過調整RC參數來調整MOS管米勒平臺內振盪的問題。具體參數需根據電路和 MOS 管選型調試確定

 對於中等偏上功率乃至大功率的電源(1200W到5KW甚至到10KW)驅動設計與 MOS 管選型、寄生參數、功率走線等多方面密切相關。

在 MOS 管驅動設計上主要有幾種思路：

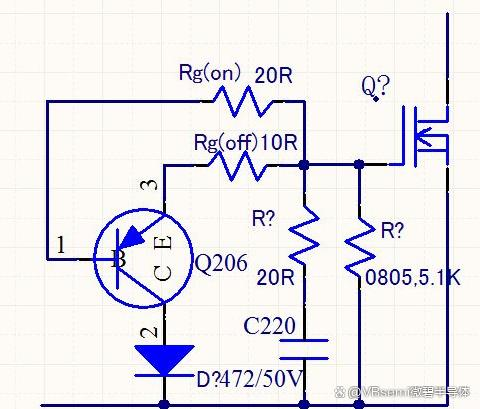

一是利用三極管在驅動關斷時直接將 G 級拉到 S 級以減小驅動關斷回路、增強抗干擾能力

 二是利用 NMOS 在驅動關斷時直接將 G 級拉到 S 級實現同樣效果；

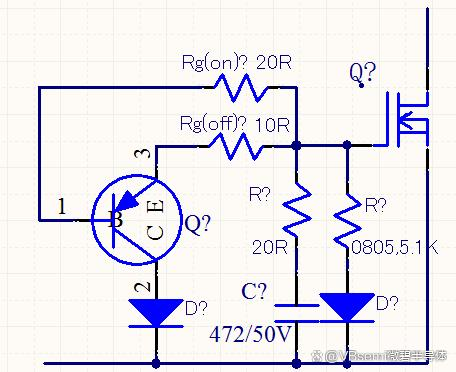

 三是利用三極管在驅動關斷時將 G 級拉到 S 級的同時在 GS 電阻上串聯二極體，進一步增強驅動線路抗干擾能力。

 在驅動器設計上，必須減小或避免功率回路干擾，同時在驅動器驅動信號輸入源頭進行信號處理以避免干擾信號耦合到真實信號中。

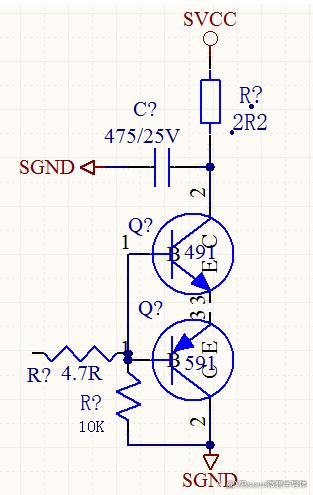

 具體可採用圖騰柱方式作為驅動器。（成本低，適合中小功率和對成本要求苛刻的產品）

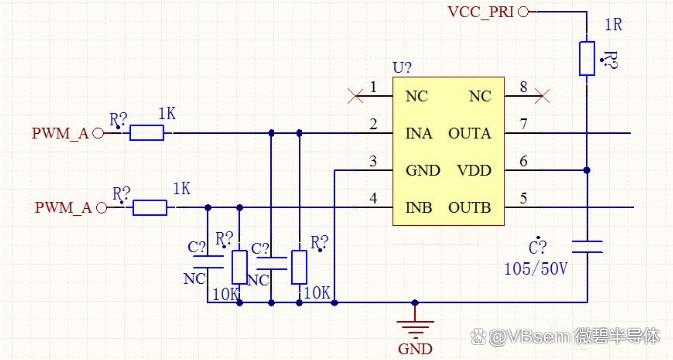

 或採用驅動 IC 作為驅動器來驅動 MOS 或驅動變壓器（適合功率較大且驅動線路較長的設計），並在信號輸入端增加下拉電阻和 RC 濾波以保證信號乾淨、增強抗干擾能力。

在電源調試過程中，驅動信號調試至關重要，直接影響電源的可靠性、效率、設計溫升和 EMC 特性。因此，設計驅動回路是電源設計的重要指標，驅動參數的合理性對電源各方面性能有直接影響。
