一分鐘快速瞭解dcdc-buck電路工作原理

Number of views:9999
Back to previous page




BUCK電路的基本拓撲

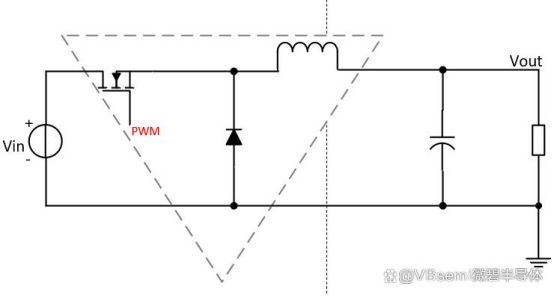

BUCK 電路通過開關管導通(電感儲能)、關斷(電感續流)及自由輪振盪階段的迴圈,利用 PWM 控制器調節占空比實現輸出電壓穩定調節。


S1閉合

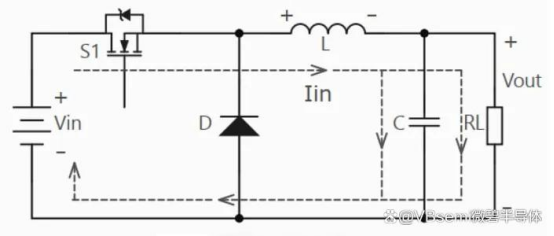

當開關管S1閉合時,電感L被充磁儲能,流經電感的電流線性增加,同時給電容C充電,給負載RL提供能量,此時Vout電壓緩慢上升,若S1一直閉合則最終Vout會近似等於Vin電壓(S1有耗損壓降);


S1斷開

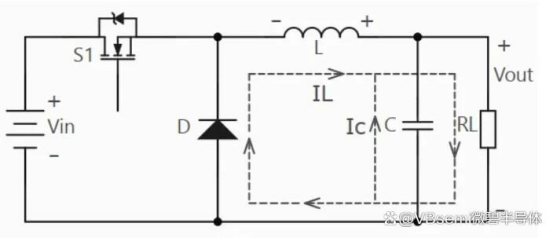

當開關管S1關斷時,儲能電感L通過續流二極體D放電,電感電流IL線性減少,輸出電壓Vout靠輸出電容C放電Ic以及減小的電感電流IL維持緩慢下降,若S1一直保持關斷,則Vout會最終降至0V;

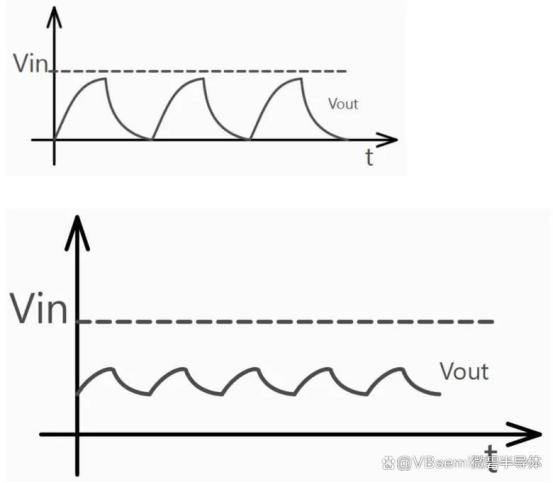

按上述描述,Buck輸出電壓Vout曲線近似如下圖1所示:


由此可知,通過控制開關管S1開啟關斷的占空比,可以控制輸出電壓Vout的大小。

一般DCDC 集成晶片通過分壓電阻採樣輸出電壓至回饋端,與基準電壓經運放比較後生成 PWM 信號驅動功率管,實現電壓閉環控制。
