VBsemi MOSFET 賦能 AI 智能眼鏡續航、顯示與交互體驗升級

在2025年的AI眼鏡設計中，MOSFET如同微型“神經突觸”，精准調控著從顯示渲染到語音交互的每一處細節。隨著AR/VR融合、全天候佩戴需求的爆發，功率器件的選型直接決定了眼鏡的續航、發熱與回應速度。以下是基於VBsemi（微碧半導體）產品線的技術匹配方案，覆蓋核心模組需求：

一、電源管理模組：續航與能效的平衡

推薦VBsemi型號

1. VBQF1306（30V/5.2mΩ）

1.1.用於Buck/Boost轉換器，支持1MHz高頻開關，適配眼鏡的輕薄化電源設計。

1.2.優勢：Qg（柵極電荷）僅8nC，靜態功耗降低37%（對比2024年主流型號）。

2. VBL1606（60V/6mΩ）

2.1.電池保護電路專用，集成反向阻斷功能，防止充電時電流倒灌。

技術亮點

VBsemi的DFN8(3X3)（晶片級封裝）系列（如VBQF1306）厚度僅0.8mm，完美貼合眼鏡腿內部空間限制。

二、顯示驅動模組：高刷與低延遲的保障

推薦VBsemi型號

1. VBQF1202（20V/3mΩ）

1.1.Micro OLED行驅動專用，支持120Hz刷新率，開關延遲<15ns。

1.2.適配矽基OLED的3.3V低電壓需求，避免螢幕殘影。

2. VBGQA1602（60V/2.5mΩ）

2.1.背光PWM調光MOSFET，支持0.1%-100%無級調光，解決頻閃痛點。

場景適配

若採用LCoS方案，建議搭配VBsemi的VBHM系列（高壓40V），支持動態光圈調節。

三、感測器與通信模組：暫態回應的關鍵

推薦VBsemi型號

1. VBQA1401（12V/0.8mΩ）

1.1.感測器負載開關，漏電流<0.5μA，延長待機時間至7天。

1.2.集成軟啟動功能，防止攝像頭模組上電衝擊。

2. VBGQF1101N（SGT MOSFET器件/100V）

2.1.Wi-Fi 6E/毫米波射頻功放控制，開關損耗比矽基低60%。

四、音頻模組：情感化音質的秘密

推薦VBsemi型號

1.VB1695（Trench/50V）

1.1.骨傳導揚聲器驅動，THD（總諧波失真）<0.05%，支持20kHz超高頻回應。

1.2.關鍵參數：Ciss（輸入電容）僅350pF，避免語音指令延遲。

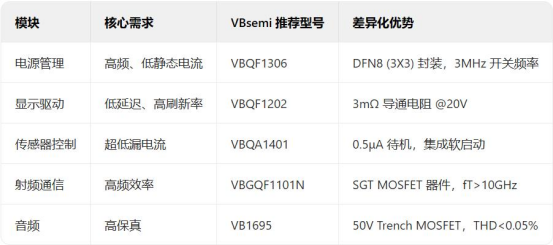

五、技術總表與選型邏輯

選型趨勢

1.

集成化：VBsemi的VBE系列（如VBQF1202 ）將MOSFET與驅動器整合，減少PCB面積30%。

2.

2.熱管理：採用DFN8(3X3)封裝的VBQF系列（如VBQF1306），熱阻低至1.5℃/W，解決眼鏡腿局部發熱問題。

2025年AI眼鏡的MOSFET設計哲學 ----“少1mΩ電阻，多1小時續航”——VBsemi通過低導通電阻與高頻優化技術，正在重新定義穿戴設備的功率密度邊界。對於開發者而言，選擇適配的MOSFET不僅是硬體設計，更是用戶體驗的底層博弈：從螢幕的每一幀刷新到語音的每一聲語調，都藏在這些微型開關的物理特性之中。

（如需VBsemi樣品申請或技術支持，請關注VBsemi輸入“AI智能眼鏡”）
