MOSFET在小型移動電源的應用

在移動電源追求高效快充與小型化的趨勢下，VBsemi 的 VBQA1401憑藉超低導通電阻、高電流承載能力和緊湊封裝，成為提升移動電源性能的關鍵器件。

一、移動電源核心架構

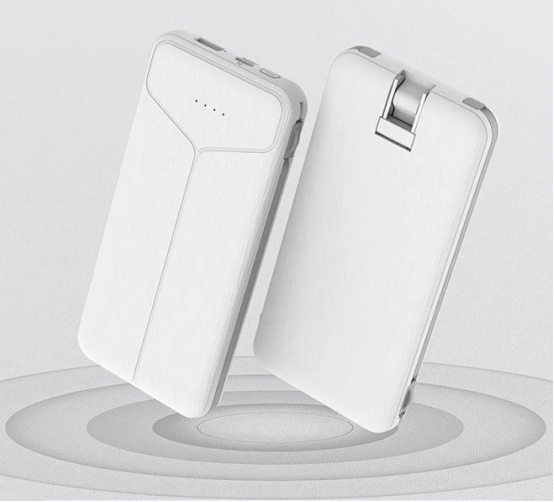

移動電源由電芯、電源管理晶片、充放電模組及保護電路組成。工作時，外部電源通過充電模組存儲至電芯，電芯再經放電模組升壓為設備供電。MOS管作為充放電回路的開關元件，直接影響移動電源的效率與可靠性。

二、VBQA1401 的關鍵應用

（一）高效充電控制

VBQA1401 的超低導通電阻（1mΩ）大幅降低充電損耗，提升效率。其 100A 電流承載能力支持快速充電，減少發熱，例如在 20W 快充中可縮短充電時間 5-10 分鐘。

（二）同步整流升壓

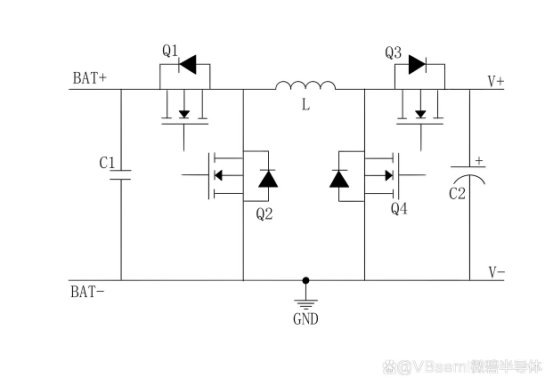

在放電升壓電路中，VBQA1401 的快速開關特性與 40V 耐壓值，實現 3.7V 到 5V/9V 的高效轉換，升壓效率超 95%，延長移動電源使用時長。

（三）多重安全保護

VBQA1401 內置體二極體抑制反向電壓，過流時快速回應保護電路。±20V 柵極電壓範圍確保異常波動下穩定工作。

三、選型優勢

（一）電氣性能適配

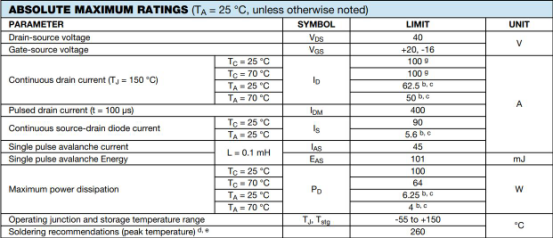

VBQA1401 的 40V 耐壓值可滿足大多數移動電源的電壓需求，同時 100A 的電流承載能力為未來更高功率的快充技術預留空間。3V 的閾值電壓與主流 PMIC 的驅動信號完美匹配，確保可靠導通與截止。

（二）封裝與散熱優化

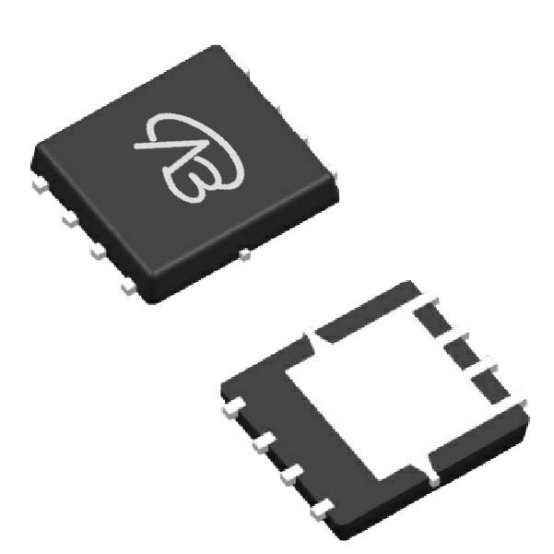

DFN8 (5X6) 封裝的 VBQA1401 尺寸緊湊，僅為 5mm×6mm，高度適配移動電源內部的狹小空間。其底部散熱設計通過大面積焊盤與 PCB 連接，有效將熱量傳導出去，降低結溫，保證在高負載下穩定工作。

（三）可靠性保障

Trench 技術不僅提升了開關速度，還增強了器件的抗雪崩能力，使 VBQA1401 在頻繁的充放電迴圈中保持性能穩定。其額定參數在 - 55℃至 175℃溫度範圍內保持一致，適應不同環境條件下的使用需求。

四、應用展望

隨著移動電源向更高功率（如 100W GaN 快充）、多設備同時供電方向發展，VBQA1401 這類高性能 MOS 管將發揮更大作用。其超低導通電阻和高電流能力可有效應對大電流快充帶來的發熱問題，而緊湊封裝則為移動電源內部的高密度集成設計提供可能。未來，VBsemi 將繼續優化 MOS 管技術，助力移動電源行業向更高效、更便攜的方向發展。
