單片機電路中反相器信號異常，mos管莫名損壞？

為保護單片機並優化控制，通常會用反相器隔離單片機和受控元件。反相器既能翻轉信號，還能提升控制信號幅值，以便更好驅動後級 MOS 管。

 但是，實際生產中，使用反相器控制 mos 管的電路會出現部分板子正常，部分板子上三極管和 mos 管卻莫名損壞的情況。

為什麼會出現這種情況呢？

經研究我們可以發現，問題出在反相器。

理想狀態下，反相器理論上能完美輸出 0V - 5V 邏輯信號對輸入信號反相，但實際工作中，可能輸出 1V - Vdd或 2V - Vdd 等非理想信號。

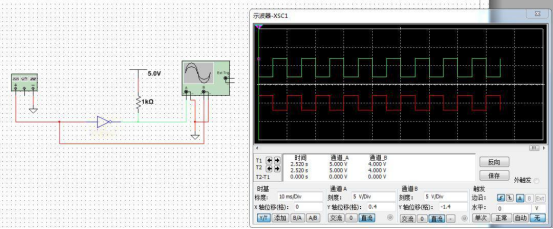

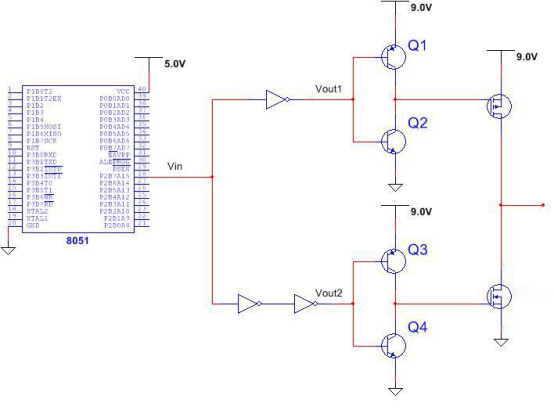

在原理圖1中進行分析，若反相器真的輸出了一個2V-Vdd的信號，其中的推挽電路（Q1、Q2和Q3、Q4）和mos管會很容易發生串通現象。

這是因為，當反相器的電源Vdd=9V，其輸入信號（即單片機的輸出信號）Vin=9V時，根據反相器的內部原理，上管Pmos會被完全關閉，下管Nmos完全導通，此時反相器的輸出端Vout=Vss，一切正常。然而，一旦Vin由9V下降為5V，上管無法完全被關閉，會導致反相器的輸出端Vout>Vss，同時又Vout<Vdd。即可能出現 2V - Vdd 的輸出信號，這就極易引發後級的串通問題。

因此，當反相器的輸入信號的幅值小於反相器的供電電壓時，存在一定的風險，所以當電路中的mos管或者三極管出現異常時，可以通過實驗檢測是否是反相器的問題。當然，大部分的反相器其內部都有做內部處理，所以這種情況只有在一部分的反相器中存在。但如果真出現該問題了，可以通過以下方法解決。

1、將控制信號的幅值與反相器的供電電壓設置為相同電壓；

2、在反相器的輸出端通過下拉電阻，將不夠低的信號強制拉低即可。
