PMOS 高邊開關為什麼會電路短路？

小編今天看到這樣一個我們可能在實際應用中遇到的問題： 當 PMOS 用作高邊開關時，在大電流關斷的情況下會出現損壞故障。

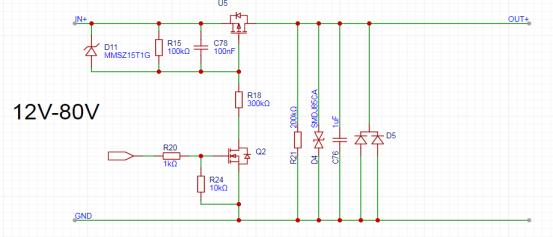

此電路輸入側是 15KW 整流模組，輸出側接 8 Ω固定負載電阻。整流模組可調節輸出電壓與電流。

測試發現，整流模組輸出為 40V/5A、48V/6A、56V/7A ，空載分別為 100V/0A、48V/0A、56V/0A 時，PMOS 開關正常。但設置為 64V/8A（空載 64V/0A ）時，PMOS 能導通，關斷卻短路。更換 PMOS 後，設置為 80V/10A ，關斷仍短路。

為什麼會出現這樣的故障呢？

這種短路故障可能是由PMOS的過流或過壓導致的。高負載下，PMOS 需承受較大電流與電壓，超出額定值就易開關失效。PMOS 作為高邊開關，關斷時若不能快速切斷電流，也可能再次導通致短路。同時，驅動電路若無法提供足夠電流和電壓驅動 PMOS，也會使其開關異常。

那怎麼解決這個問題呢？可以換用更高功率和電流額定值的 PMOS，增強其負載承受力。也可以在控制電路中增加過流、過壓保護電路，給 PMOS 加上一層 “保護罩”。另外，一定要保證驅動電路和 PMOS 的參數是匹配的，這樣 PMOS 才能正常工作。
