三種常見的 MOS管門極驅動電路

在電子電路裏，MOS 管作為常用功率開關元件，其門極驅動電路設計對性能影響重大。今天我們來介紹以下三種常見的 MOS 管門極驅動電路。

1.直接驅動：直接驅動電路是一種較為簡單直接的 MOS 管門極驅動方式，（通過電阻、二極體等元件直接驅動 MOS 管）。電阻 R1 用於限流與抑制寄生振盪，阻值通常在 10Ω 到 100Ω。電阻 R2 為 MOS 管關斷提供放電回路，確保其快速關斷；穩壓二極體 D1 和 D4 保護 MOS 管的門極與源極，防止過壓損壞。二極體 D3 加速 MOS 管關斷，提升電路開關效率。

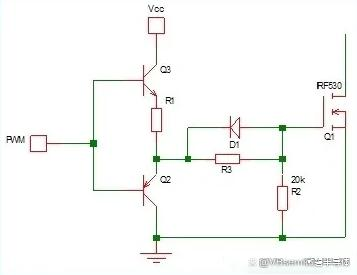

2.互補三極管驅動：當 MOS 管用於高功率場景，PWM 晶片輸出信號驅動能力不足時，需採用互補三極管驅動電路。PWM 為高電平時，三極管 Q3 導通驅動 MOS 管導通；PWM 為低電平時，三極管 Q2 導通加速 MOS 管關斷。電阻 R1 和 R3 限流並抑制寄生振盪（阻值 10Ω - 100Ω ），R2 提供關斷放電回路，二極體 D1 加速 MOS 管關斷。

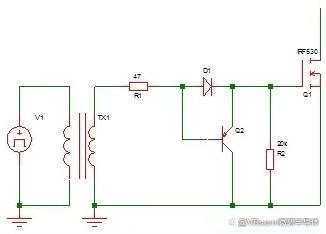

3.耦合驅動（利用驅動變壓器耦合驅動）：在 Buck 變換器或雙管正激變換器等特殊電路拓撲中，若驅動信號和功率 MOS 管不共地，或 MOS 管源極浮地的情況，耦合驅動電路是理想選擇。它利用驅動變壓器的電磁感應原理傳輸驅動信號，實現電氣隔離，避免地電位干擾，確保 MOS 管正常工作。

不同的 MOS 管門極驅動電路適用於不同場景。直接驅動簡單低成本，適用於小功率、性能要求不高的場合；互補三極管驅動適用於大功率需求；耦合驅動則針對不共地或源極浮地的特殊情況。實際設計時，需依具體需求綜合考量成本、性能等因素，合理選擇驅動電路，確保 MOS 管穩定高效運行。
