MOS管的特性是什麼？怎麼利用特性設計防反接電路？

在電源防反接電路設計中，二極體雖可利用單向導通特性防止電源反接損壞電路，但管壓降問題導致較大損耗。而 MOS 管具有導通壓降低的優良特性，那麼如何運用MOS管這一優良特性設計防反接電路？

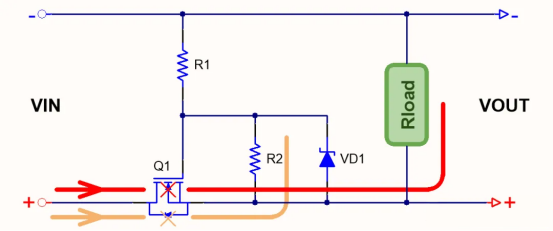

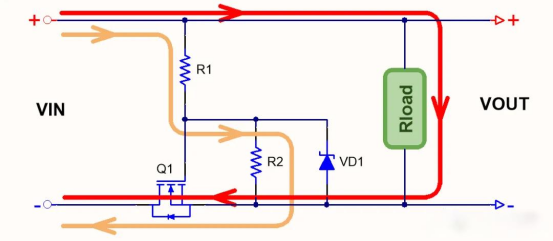

以NMOS為例，當電源輸入上正下負時，如下圖黃色線條所示電流路徑，經過R1、R2以及 MOS 寄生二極體後到地。此時，R1 與 R2 分壓使得 GS 極電壓大於 MOS 導通電壓 Vgs，從而使 MOS 管導通，紅色線條所示的整個電路回路接通，電路正常工作。

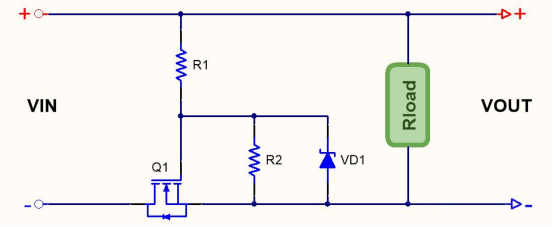

當輸入上負下正時，黃色線條所示電流路徑因 MOS 寄生二極體反向截止，且 MOS 管的 GS 極無電壓而截止，整個電路回路斷開，系統電路得到有效保護。

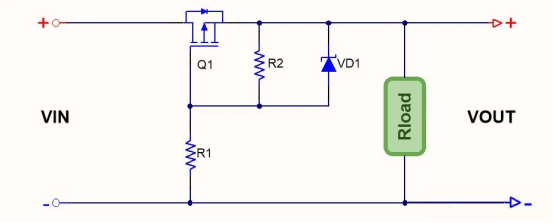

對於 PMOS 防反接電路，其防反接原理與 NMOS 相似

但要注意的是，通常電路系統是共地的就用PMOS防反接，共源就用NMOS防反接。
