MOSFET在醫療電子設備的應用

醫療電子設備是融合電子、電腦、通信等技術與醫學原理的儀器設備，涵蓋診斷類（如 X 射線、超聲、CT 等成像設備用於疾病檢測，心電、血壓、血氧飽和度等監護設備用於生命體征監測）、治療類（高頻電刀、低頻電刺激治療儀等電療設備，直線加速器、鈷 - 60 治療機等放療設備，以及鐳射治療設備）以及康復類（康復訓練機器人、理療儀等物理康復設備和助聽器、人工耳蝸等功能輔助設備），在醫療全流程中作用關鍵，推動醫療技術進步，助力提升醫療服務與患者健康水準。

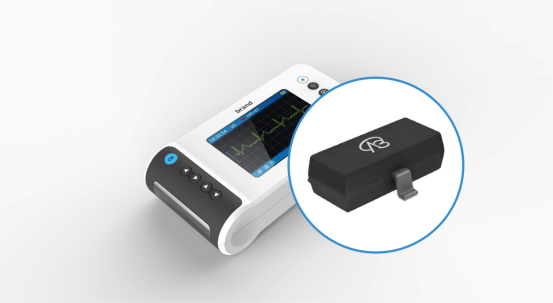

 MOS管在穿戴式心電信號監測設備中的應用

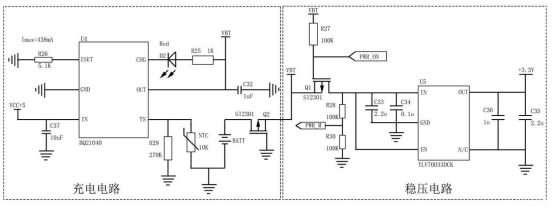

電源充電模組採用電池電源管理晶片BQ21040，穩壓電路採用的是TLV70033DCK穩壓器。而控制BQ21040和TLV70033DCK的工作電路採用MOS管開關電路。

此系統選擇PMOS管SI2301DS-T1-GE3作為開關電路中的開關器件，Vds=-20V，Id=5A，導通電阻小，Rdson=43mΩ。

1.信號處理與放大：在診斷設備裏，如心電監護儀，MOSFET 以高阻抗低噪特性放大微弱心電信號（毫伏微伏級），減少衰減與雜訊，為後續處理供優質信號，助醫生準確判斷。

2.電源管理與控制

電壓轉換與分配：醫療設備各模組電壓需求不同，MOSFET 在開關電源中，可將市電轉成不同直流電壓（如 220V 轉 5V、3.3V 等）供各模組，可攜式設備中還能優化電池續航。

電路通斷控制：在成像（如 X 光機曝光控制）與超聲設備（探頭收發切換）中，MOSFET 像開關，依指令通斷電路，且影響成像品質幀率等，待機喚醒時也能降功耗、快速回應。

3.功能切換與模式選擇：像多功能電療設備的多種刺激模式切換，及超聲診斷設備的成像模式切換，MOSFET 參與控制，依需求選模式、調參數，輔助診斷治療。

醫療電子設備中 MOS 管的選型

醫療電子設備中 MOS 管選型綜合多因素。

1.電氣參數

耐壓值（VDS）：依應用場景而定，高壓應用選高耐壓值，低電壓應用選適配值。

電流承載能力（ID）：據電路最大電流確定，大功率電路選大電流承載能力，小信號電路選小電流值。

導通電阻（RDS (on)）：電源管理電路選低導通電阻提高效率，非敏感電路可放寬要求。

閾值電壓（Vth）：低電壓低功耗電路（如 3.3V 或 1.8V 供電的微處理器週邊電路），選低閾值電壓且適配工作電壓的，保低電壓下可靠導通，降設計複雜度與功耗。

2.性能特性

開關速度：高頻開關應用選高速開關 MOS 管，低頻電路要求低。

雜訊特性：處理微弱信號或高精度測量選低雜訊 MOS 管，非敏感電路可降低要求。

輸入阻抗：微弱信號放大電路選高輸入阻抗，其他電路非關鍵因素。

3.可靠性與安全性

溫度特性：醫療設備發熱（X 光機等），MOSFET 需寬溫工作（如 - 40℃至 125℃甚至更寬）且高溫下電氣參數漂移小，保穩定運行。

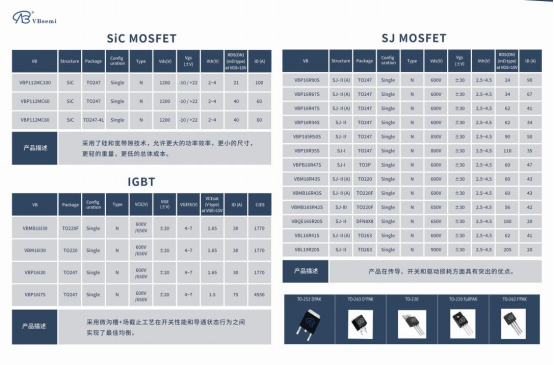

VBsemi 的中低壓 MOS 管可憑藉其能高效滿足單相離線式不間斷電源電路設計要求、實現高效能量轉換與穩定輸出電流且具有多樣參數特性有效提升系統效率與可靠性等優勢，成為醫療電子設備中 MOS 管的理想選擇之一，其不同產品可依據醫療設備具體應用場景（如成像設備的高壓電路、監護設備的信號處理電路等）對應不同電氣參數與性能特性需求進行適配選用，助力醫療電子設備穩定精准運行。
