PMOS怎麼應用於電子開關的？

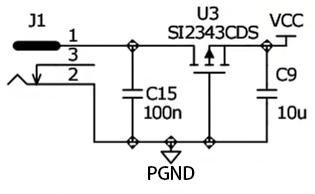

如圖1，當1接高電平，2接低電平時，柵極G為低電平，源極S為VCC高電平，PMOS導通；當1接低電平，2接高電平時，柵極G和源極S都為高電平，PMOS不導通，且體二極體方向為漏極D指向源極S，為截止狀態。

如圖2，當Control端接低電平，三極管Q1不導通。此時，源極S和柵極G相連都為高電平，PMOS不導通；當Control端接高電平時，三極管導通，，柵極 G 通過 Q1 接地，變為低電平，而源極 S 仍為高電平，PMOS（Q2）導通。
