H橋電路中的續流二極體有什麼用？

“續流二極體”在電路中一般用來保護元件不被感應電壓擊穿或燒壞

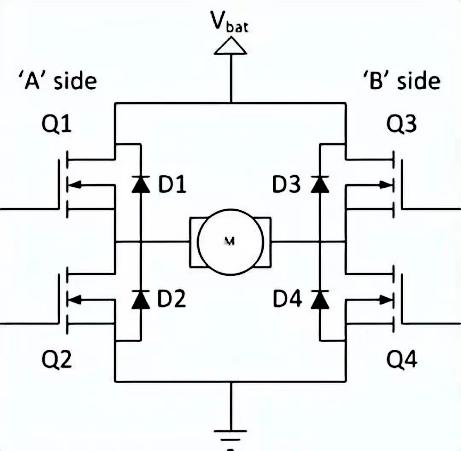

在H橋電路中，它與每個MOS管開關並聯，連接在電感（負載）的兩端。

那它在H橋電路中的作用是什麼？

（一）防止電流突變

當電路中的功率開關器件進行切換時，根據楞次定律，電機繞組會產生反向電動勢來維持原電流方向。

當 Q1 和 Q4 關斷時，電機繞組產生的反向電動勢會使電流繼續從 Q1 和 Q4 方向流動的趨勢。此時，D2 和 D3 這兩個續流二極體就會導通。

D2 和 D3 為電機繞組中的電流提供了一條回路，使電流能夠繼續流動，避免了電流的急劇變化。如果沒有這兩個續流二極體，電機繞組產生的反向電動勢可能會在 Q1 和 Q4 兩端產生極高的電壓尖峰，導致 Q1 和 Q4 被擊穿損壞。

（二）提供回路

在 H 橋電路的工作週期中，當兩個對角的開關同時導通或斷開時，例如 Q1 和 Q4 同時導通（電機正轉），電流從電源Vbat 經過 Q1、電機M和 Q4 形成回路。

當 Q1 和 Q4 同時關斷時，電機繞組中的電流需要一個回路來維持連續性。此時，D2 和 D3 導通，為電流提供了回路。

這種回路對於保持電感（電機繞組）中的電流連續性至關重要，特別是在需要輸出平滑直流電壓的應用中。

綜合來說，續流二極體在H橋電路中的作用是防止電流突變，提供回路，以確保電感中的電流平滑變化，從而實現有效的電源控制和電機驅動。
