遇到MOS管誤導通怎麼辦？

遇到MOS管誤導通怎麼辦？

通常引起誤導通會有兩種情況，一種是米勒效應，還有一種是由電感引起的。

米勒效應

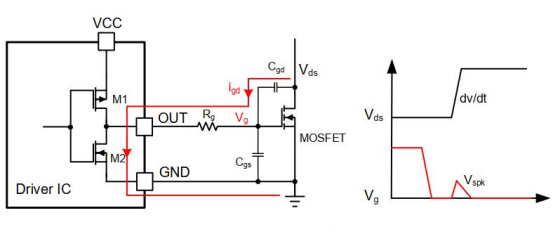

當上管開通，下管關斷，快速開通產生的高dv/dt會在下管的米勒電容上形成電流，並流過下管驅動阻抗在柵極電阻中產生電壓降，提高了柵極電壓，產生了較大的電壓尖峰。

 寄生電感

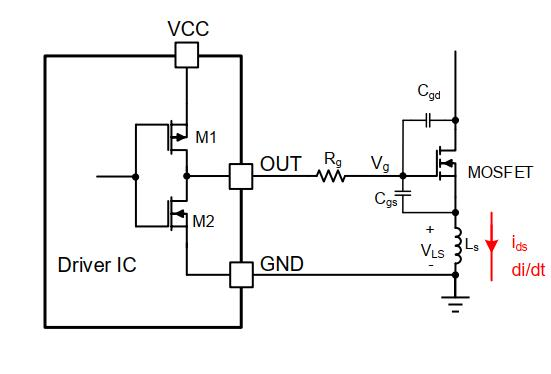

當下管源極的寄生電感較大時，在MOS管快速關斷過程中，隨著電流的降低，寄生電感會形成一個上負下正的電壓，導致誤導通。

在半橋電路應用中，當上管的MOSFET導通，為避免出現直通或者過流的情況，下管的MOSFET就必須關斷。

誤導通會發生什麼？

可能會出現上管和下管同時導通的情況，導致MOS管的損壞。此外，當柵極的尖峰電壓超過柵源之間允許的最大電壓時，會擊穿MOS管的柵極氧化層並損壞。

避免誤導通的措施如下：

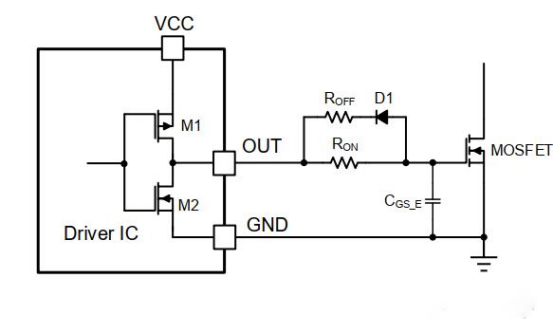

1.增加柵極驅動電阻或者在門極增加一個GS電容，都能降低MOSFET開關速度。缺點：會導致損耗變大。

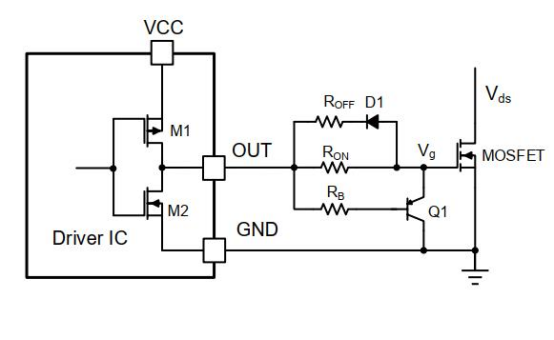

 2.當下管關斷時，為米勒電容的電流提供一個低阻抗路徑，避免上管開通時高dv/dt帶來的干擾。

3.降低關斷時柵極的電壓，也就是實現負壓驅動，讓柵極電壓抬升時不會超過Vgs-th。負壓驅動有兩種方式：1.利用穩壓管 2.利用隔直電容產生負壓

MOSFET選型上也能避免誤導通，那要如何選取？

為避免寄生導通，UGS/UDS比，必須儘量的小，相反，UDS/UGS比，必須儘量的大，CGS/CGD比，也必須儘量的大，大於15（或者最小大於10）。
